长条多孔钣金冲压成型零件结构

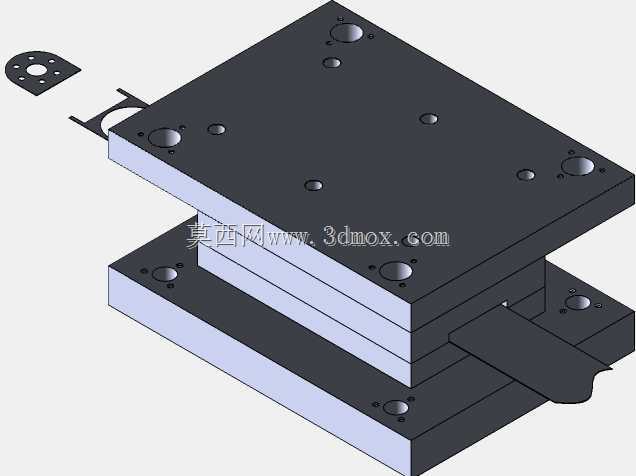

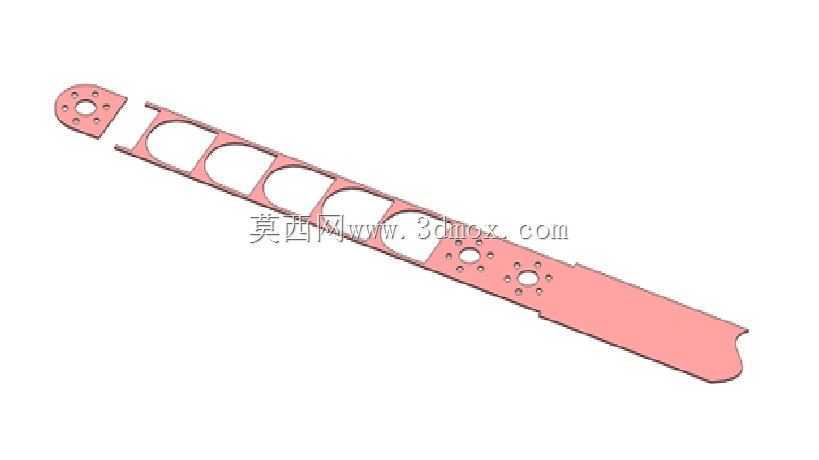

　　这类长条型多孔钣金构件，常见于需要轻量化承载、多点位安装固定的设备连接场景，在自动化生产线的工位间距调节、输送线侧边导向定位、电子设备内部元器件排布支撑等工况中都有广泛应用。从结构设计来看，整体采用等厚薄板冲压成型，主体沿长度方向排布多个连续的大尺寸镂空圆孔，这一设计并非单纯减重，而是在保证构件纵向抗弯刚度的前提下，尽可能降低整体重量，同时预留出管线穿过、相邻部件避让的空间，避免装配时与其他运动构件发生干涉。构件一端设计为带单安装孔的圆弧收头，另一端则是带缺口的圆弧收尾，中间段分布两组多螺栓安装孔位，每组孔位采用中心孔加周边小孔的排布方式，能够在安装时实现多点位锁紧，抵消构件受载时产生的扭转应力，防止长期使用后连接松动。

　　设计过程中需要重点考量安装边界的匹配度，首先要确认构件总长度与设备安装位的跨距匹配，两端安装孔的中心距要严格对应安装基座的螺纹孔位公差，中间段的镂空孔边缘要做去毛刺处理，避免划伤穿过的线缆或者操作人员。冲压成型阶段要控制折弯处的回弹量，由于构件整体长度较长，冲压时要合理排布压料力，避免长条件成型后出现翘曲、侧弯的变形问题，保证安装后构件的平面度符合装配要求。这类钣金件在实际使用中，主要承担侧向支撑、间距定位、线缆规整的作用，不需要承受大载荷的冲击，因此材料选型多选用常规冷轧薄板，表面做喷塑或者氧化处理提升防锈能力，安装时通过螺栓穿过预留孔位固定在基座上，中间的镂空区域既可以走气路管线、电路线束，

　　也能作为观察窗口查看下方部件的运行状态，部分工况下还可以在镂空孔位加装小型导向轮或者卡扣，拓展其辅助固定的功能。设计时还要注意安装孔的沉头处理，保证螺栓锁紧后头部不高出构件表面，避免与周边运动部件产生刮擦，构件边缘的圆角处理要符合钣金加工的工艺要求，避免应力集中导致的开裂问题。
