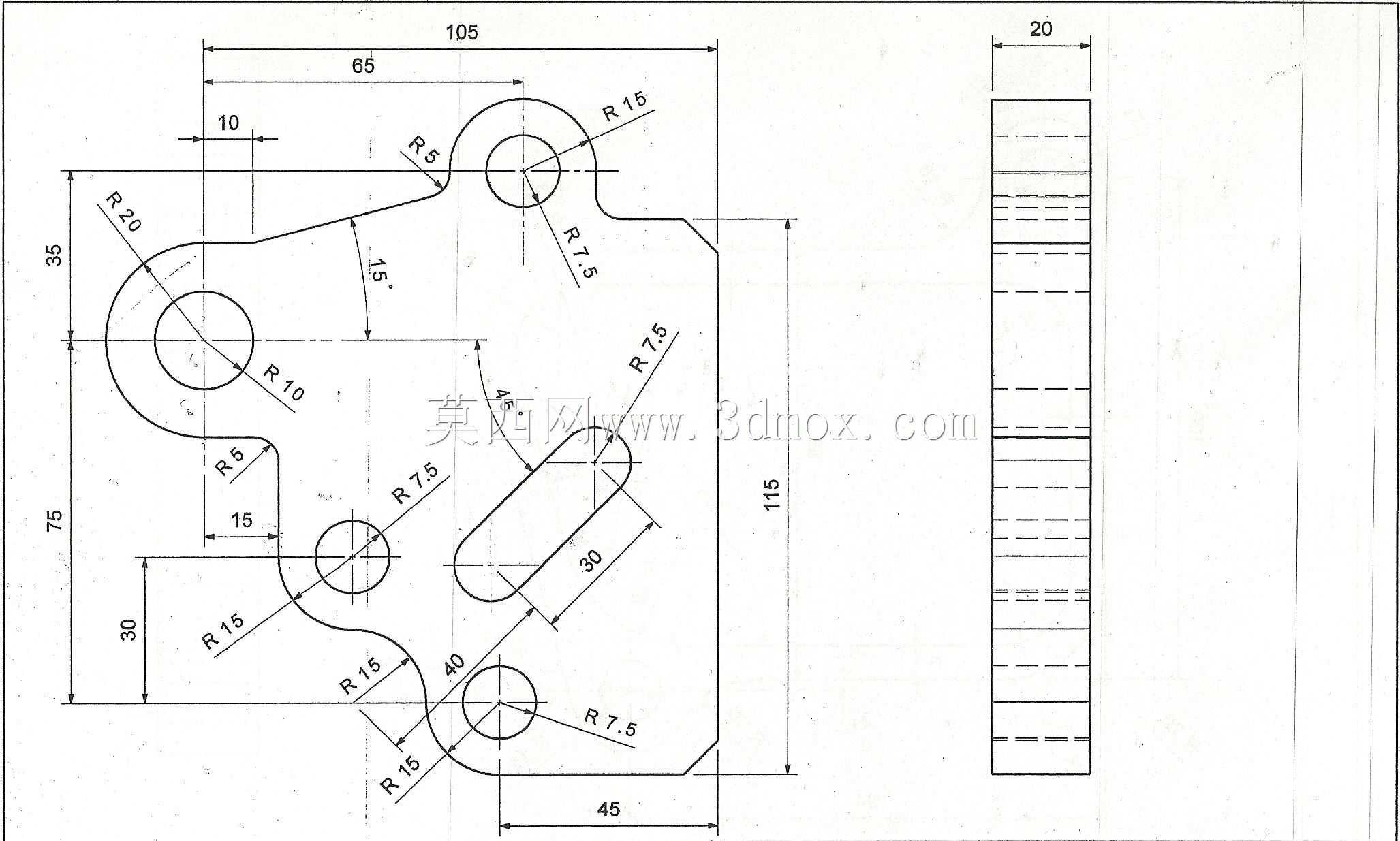

带多圆弧特征的异形安装定位板结构

　　这类带多段圆弧衔接特征的异形安装定位板，常应用在非标自动化设备的工位定位模组、小型工装夹具的承载基板场景中，作为执行元件、检测传感器的安装载体，同时承担工位间的工件定位基准作用，板件厚度20mm的设计，能在单侧承载3kg以内的小型气动元件、光电检测组件时，避免长期受力产生的形变偏移，保证定位精度长期稳定在0.05mm公差范围内。从结构设计逻辑来看，板件外轮廓采用多段R5、R7.5、R10、R15、R20圆弧与直线段平滑衔接，并非单纯的造型设计，一方面是为了避让设备内部相邻的走线槽、传动连杆的运动路径，避免设备运行过程中板件边缘与运动部件产生剐蹭干涉，另一方面圆弧过渡的结构能消除直角处的应力集中问题，在板件承受安装件的交变载荷时，

　　减少边角处开裂的风险，提升零件的长期使用寿命。板件上分布的多个圆形安装孔，分别对应不同规格的元件安装需求，其中大直径孔位用于穿设定位销，作为板件自身与设备机架安装的定位基准，小直径孔位用于螺丝锁紧固定，长圆形的调节孔位则预留了30mm的调节行程，方便安装时微调元件的位置，补偿加工与装配过程中产生的累积误差，降低装配调试的难度。整体外轮廓的长宽边界为105mm×115mm，左侧突出的R20圆弧结构，是为了适配机架上圆形的立柱安装位，让板件可以贴合立柱侧面安装，节省设备内部的横向安装空间，右上角的R15圆弧凸台，用于安装小型的缓冲挡块，对输送线上流转的小型工件进行硬限位。在建模过程中，这类零件需要先绘制主视方向的封闭轮廓，

　　通过拉伸凸台生成基体，再对所有孔位进行拉伸切除，最后对轮廓边缘做0.5mm的倒角处理，去除加工产生的毛刺，避免装配时划伤操作人员或线缆。实际加工时这类板件多采用45号钢铣削成型，表面做发黑处理提升防锈能力，也可根据使用场景选用6061铝合金加工，降低整体重量，适配需要快速移动的工位模组需求。板件上标注的15°倾斜角度特征，对应倾斜安装的检测传感器安装位，让传感器的检测角度可以匹配工件的检测面，无需额外加装角度调节支架，进一步压缩整体结构的占用空间。
