带圆弧顶与侧孔的U型安装支座结构

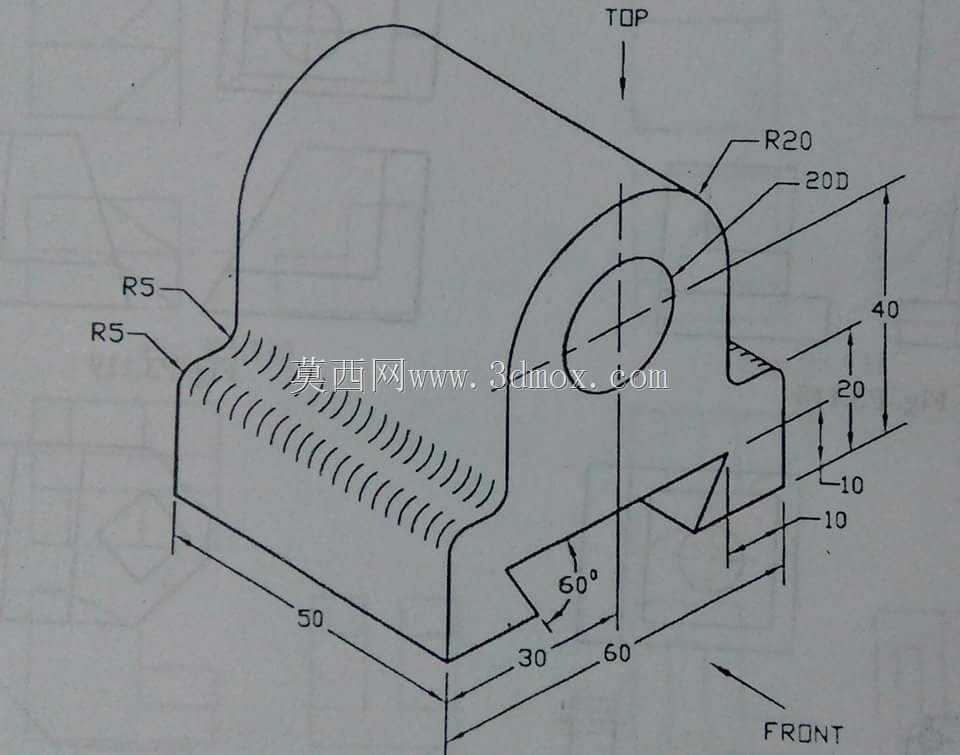

　　这类带圆弧过渡顶、侧部带通孔的U型支撑构件，在轻工输送线侧边定位、小型工装夹具的限位模块、非标设备的辅助支撑座场景中应用十分普遍，日常做设备改型、工装搭构时经常会遇到同类型的结构需求。从结构设计逻辑来看，顶部做R20的大圆弧过渡，一方面是消除直角棱边的应力集中点，避免设备长期运行受交变载荷时出现棱边开裂的问题，另一方面圆弧面也能避免安装调试过程中剐蹭操作人员的防护手套或是相邻的管线外层，减少现场运维的安全隐患。侧部设置的20mm直径通孔，是核心的装配定位位，既可以穿装销轴实现与相邻连杆部件的铰接配合，也可以穿装螺栓完成与侧边安装板的锁紧固定，孔位周边做的小圆弧过渡，能减少孔口的应力集中，提升孔位的长期承载能力。

　　底部的安装基面总长度为60mm，其中左侧延伸段长度30mm，右侧带60度斜角让位的结构段长度30mm，总宽度方向尺寸为50mm，这个尺寸边界刚好适配常用的40系列、50系列工业铝型材的安装面，不需要额外做转接板就能直接固定在型材框架上，能大幅减少现场装配的加工工作量。底部右侧设置的60度斜角让位，是为了避开安装面上的凸起焊缝或是相邻构件的直角棱边，避免安装时出现基面贴合不严的问题，保证支座固定后的垂直度与稳定性。构件左侧两处R5的圆角过渡，分别对应侧边棱与安装基面的衔接位置，既去除了加工后的锐边毛刺，也能在构件受侧向冲击力时分散应力，避免棱边位置出现崩缺。高度方向总尺寸为40mm，其中底部安装边的厚度为10mm，

　　侧孔中心距离安装基面的高度为20mm，这个高度参数刚好匹配多数小型气动元件、检测传感器的安装高度要求，不需要额外加装垫高块就能让配套元件达到预设的工作高度。整个结构没有复杂的曲面特征，所有的圆角、斜角、孔位都是常规机加工就能实现的特征，不管是采用铝型材铣削加工，还是采用钢板折弯后焊接成型，都能快速完成加工制作，加工成本低，适配批量工装制作的成本控制要求。在实际建模过程中，这类结构需要重点关注安装基面的平面度要求，以及侧孔与安装基面的平行度公差，避免装配后出现销轴卡滞、安装偏斜的问题，同时所有的外棱边都要做倒钝处理，符合机械加工的通用安全规范。
