带多道环槽的空心轴套结构设计

　　这类带多道环槽的空心轴套，在流体输送管路、液压系统回路以及中低速传动轴系中应用十分广泛，日常设备运维和新设备开发过程中，这类零件的设计合理性直接影响整套机构的运行稳定性。从结构功能来看，零件外圆分布的四道等距环槽，主要用于安装密封圈、挡圈或者定位隔套，既可以实现轴段与安装座孔之间的静密封，防止介质沿配合面泄漏，也能对轴上配套的齿轮、带轮等回转零件做轴向限位，避免传动过程中零件出现轴向窜动。内孔为直通式空心结构，一方面可以减轻零件自身重量，降低回转过程中的转动惯量，减少动力输入的无用损耗，另一方面也可供流体介质、穿装杆件或者润滑通道从中穿过，适配多场景的集成化设计需求。

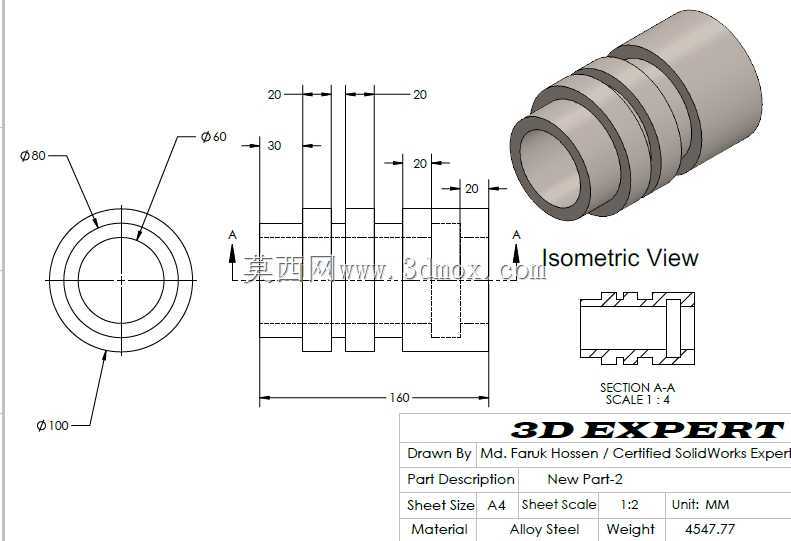

　　从尺寸边界来看，零件总长度控制在160mm，外圆最大直径为100mm，内孔直径60mm，左端外圆直径80mm，各段轴肩的长度分别为30mm、20mm、20mm、20mm，环槽宽度统一为20mm，所有尺寸均以毫米为单位设计，配合公差可根据实际使用场景调整，若用于高压密封场景，环槽的槽宽、槽深需要匹配对应规格的O型圈或者斯特封尺寸，若仅做轴向定位使用，环槽的侧面粗糙度需要达到Ra1.6以上，保证挡圈安装后不会出现偏斜。设计过程中需要重点考虑同轴度要求，内孔与外圆的同轴度公差建议控制在0.02mm以内，避免安装后出现偏心，导致回转过程中产生振动、密封件偏磨等问题。

　　实际选型应用时，需要注意安装座孔的配合公差，若为静配合安装，外圆与座孔可选用H7/p6的过盈配合，若需要定期拆卸维护，可选用H7/h6的间隙配合，同时要保证环槽的棱边做倒钝处理，避免安装时割伤密封橡胶件。这类轴套的材质通常选用45号钢做调质处理，硬度达到HB220-250即可满足常规传动场景的强度要求，若用于腐蚀介质环境，可更换为304不锈钢或者做表面镀硬铬处理，提升零件的耐磨和耐腐蚀性能。在三维建模过程中，这类回转类零件优先采用旋转凸台命令生成基体，再通过拉伸切除或者旋转切除生成环槽结构，最后对所有锐边做C0.5的倒角处理，建模时需要注意各段尺寸的关联性，方便后续修改参数适配不同的安装空间。
