槽轮式间歇传动机构结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-04 ID:428500
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案
  • 槽轮式间歇传动机构结构设计方案

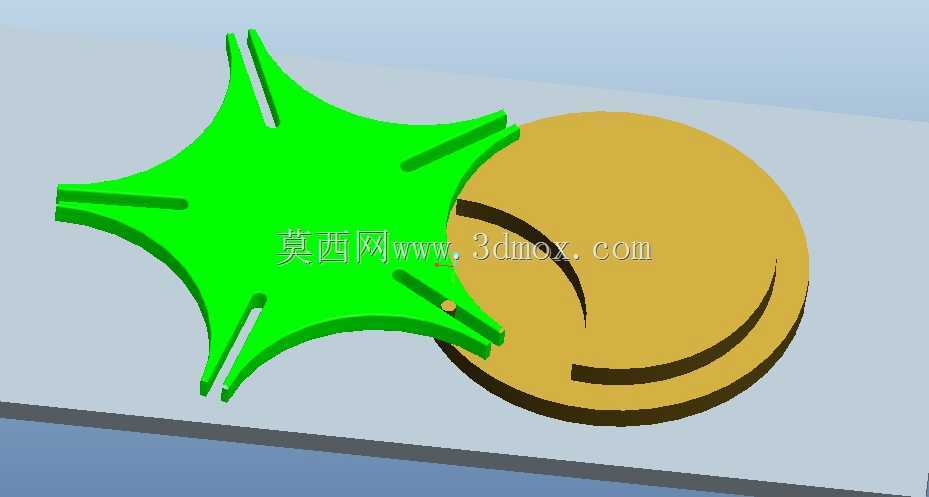

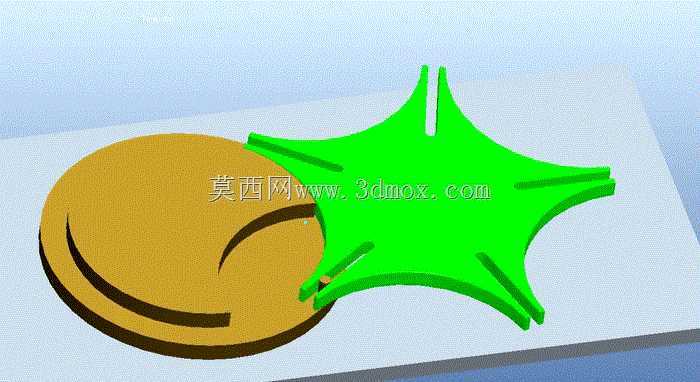

  这套间歇传动结构核心采用外槽轮配合主动拨盘的经典构型,主动拨盘上的圆柱销进入槽轮的径向导槽时,会带动槽轮完成固定角度的转位动作,当圆柱销脱离导槽后,槽轮上的内凹锁止弧会与拨盘上的外凸锁止弧贴合,实现转位后的精准定位,避免槽轮在停歇阶段出现位置偏移,整套机构不需要额外配置制动定位组件,就能实现稳定的间歇转位输出。在轻工包装、食品灌装、多工位装配设备的转位工位中,这类结构的应用占比很高,比如多工位转盘式灌装机的瓶座转位、小零件组装设备的工装盘换位、印刷设备的走纸间歇送进,都需要这类固定分度角的间歇传动来匹配各工位的作业节拍,相比棘轮传动,它的转位过程冲击更小,运行噪音更低,分度精度能满足多数中低速自动化设备的工位定位要求。

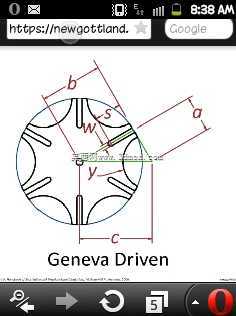

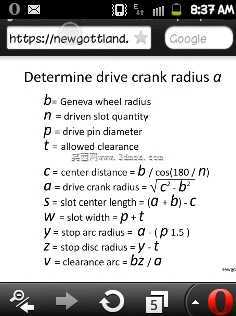

  设计这套结构时,首先要根据工位数量确定槽轮的槽数,常见的4槽、6槽构型分别对应90度、60度的分度转角,槽数越少,转位时的角加速度波动越大,冲击载荷也会相应提升,因此高速工况下通常会优先选择槽数更多的构型,同时要校核圆柱销进入导槽时的切入角度,保证圆柱销的运动方向与导槽中心线切线方向重合,避免切入瞬间出现刚性卡滞,加剧构件磨损。锁止弧的配合间隙需要控制在合理范围,间隙过大会导致停歇阶段槽轮出现窜动,影响工位定位精度,间隙过小则会在转位切换瞬间出现卡滞,增加驱动端的负载损耗。主动拨盘与槽轮的中心距需要严格按照设计公式计算确定,中心距偏差会直接导致圆柱销与导槽的配合精度下降,轻则出现传动卡顿,重则导致构件卡死无法运行。

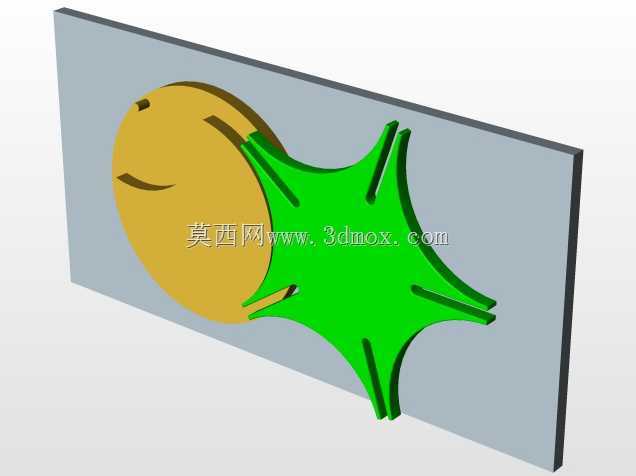

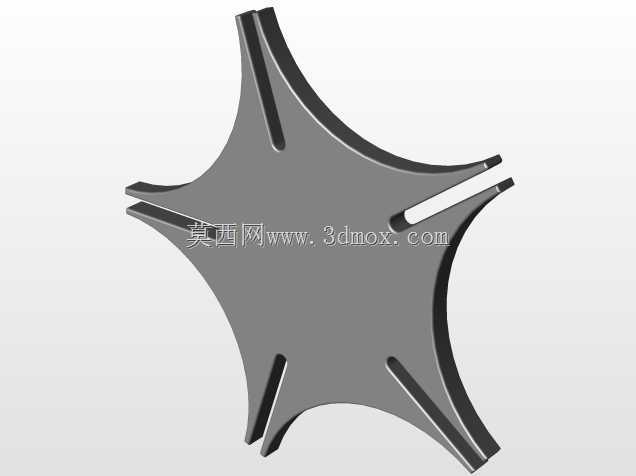

  槽轮的径向导槽深度需要匹配圆柱销的回转半径,保证圆柱销在整个转位行程中都能完全处于导槽内部,不会出现脱槽风险,同时导槽的侧壁需要做轻微的倒角处理,减少圆柱销切入切出时的接触应力。安装层面,主动拨盘与槽轮都需要通过平键与各自的传动轴固定,传动轴两端配置深沟球轴承做回转支撑,轴承座的安装基准面需要保证平行度公差,避免两轴出现偏斜导致传动卡滞,整套机构的安装边界需要预留出拨盘回转的完整空间,避免周边构件与回转的拨盘、槽轮发生运动干涉。这类结构的传动效率较高,维护成本低,不需要复杂的控制系统就能实现固定节拍的间歇传动,在中低速、固定分度需求的自动化设备中,是性价比极高的传动方案,建模过程中需要重点关注各运动构件的间隙配合参数,通过运动仿真验证转位过程中是否存在干涉,同时校核锁止弧的配合位置是否准确,保证停歇阶段的定位可靠性。
