带凸台凹槽结构的机械组合练习块

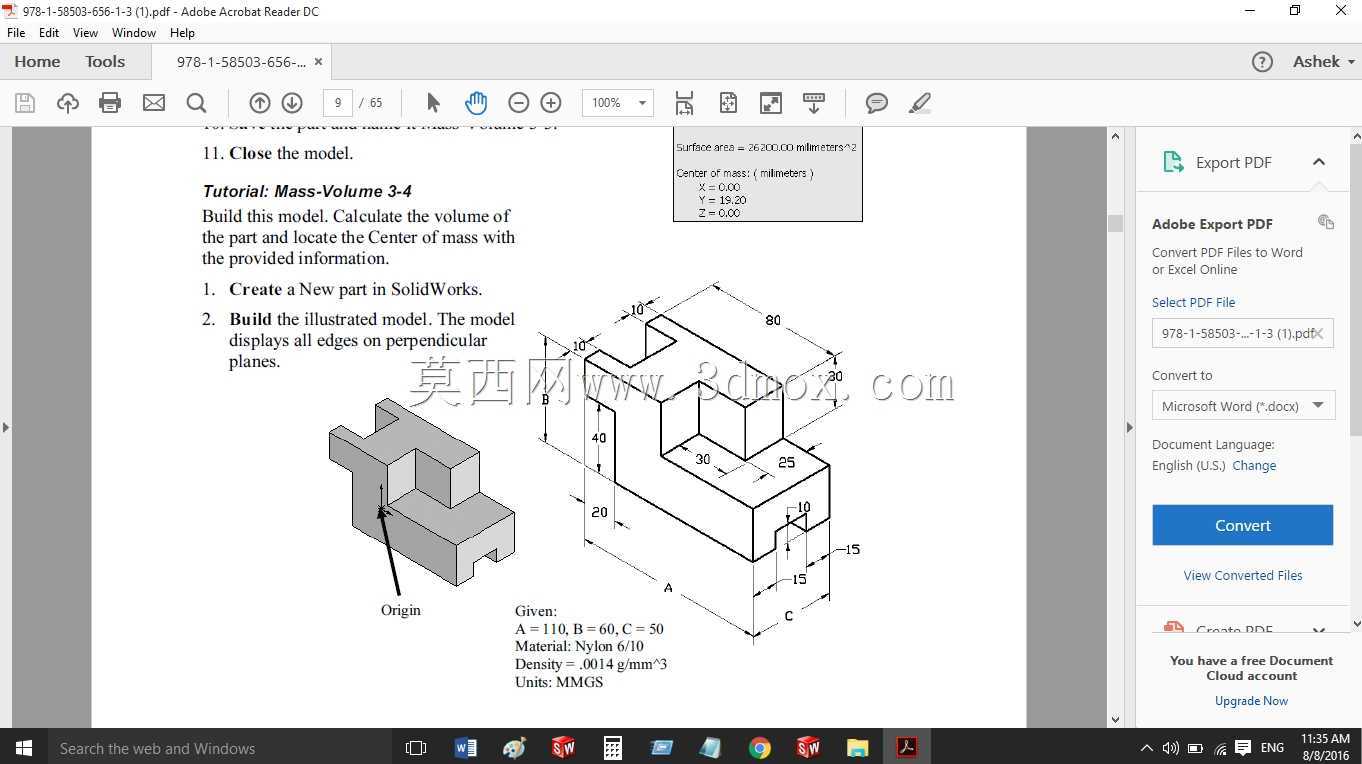

　　这类带凸台凹槽的组合块结构，常作为机械设计入门阶段的建模练习载体，也可作为小型工装定位块的原型参考，在工装夹具设计、非标设备定位组件开发场景中，这类凹凸配合结构是实现零件精准定位的核心基础结构。从结构功能来看，该组合块通过不同高度的凸台、不同深度的凹槽实现相邻零件的限位配合，垂直相交的棱边全部设计为直角结构，可适配垂直安装面的定位需求，避免装配过程中出现角度偏移。设计这类结构时，首先要明确各配合面的尺寸公差基准，以图示左下角原点为设计基准，所有凸台的高度、凹槽的深度、各边的定位尺寸都从该基准出发标注，避免累积误差影响装配精度。从尺寸边界来看，该结构整体长宽高方向的最大外轮廓尺寸分别对应给定的A、B、C参数，所有凸台的外伸长度、

　　凹槽的内缩深度都控制在整体轮廓边界内，不会出现超出安装空间的结构，安装时可直接以底面为基准面贴合设备安装板，无需额外预留避让空间。在实际工程应用中，这类结构经过尺寸调整和公差优化后，可直接用作自动化生产线的工件定位挡块，通过凸台卡入工件的预设凹槽内，限制工件的水平方向自由度，配合压紧机构即可实现工件的完全固定；也可作为模块化工装的基础拼接块，通过不同凹凸结构的组合，快速搭建适配不同尺寸工件的工装夹具，减少非标工装的设计加工周期。建模过程中需要注意各特征的先后顺序，优先绘制主体底座的轮廓，再依次添加凸台、切除凹槽特征，所有特征的草图都要完全定义，避免出现欠定义导致的尺寸漂移，同时要保证各垂直棱边的垂直度符合设计要求，

　　为后续的质量属性测算提供准确的模型基础，通过模型自带的质量属性工具，可直接计算出零件的体积、质心位置，为后续的零件配重、安装位置调整提供数据参考。这类结构虽然造型简单，但涵盖了三维建模最基础的拉伸凸台、拉伸切除、基准设定、质量属性测算等核心操作，是掌握机械三维建模逻辑的典型练习案例，吃透这类结构的设计思路，后续处理复杂箱体类、工装类零件的建模时，能更清晰地梳理特征层级，减少建模过程中的特征错误。
