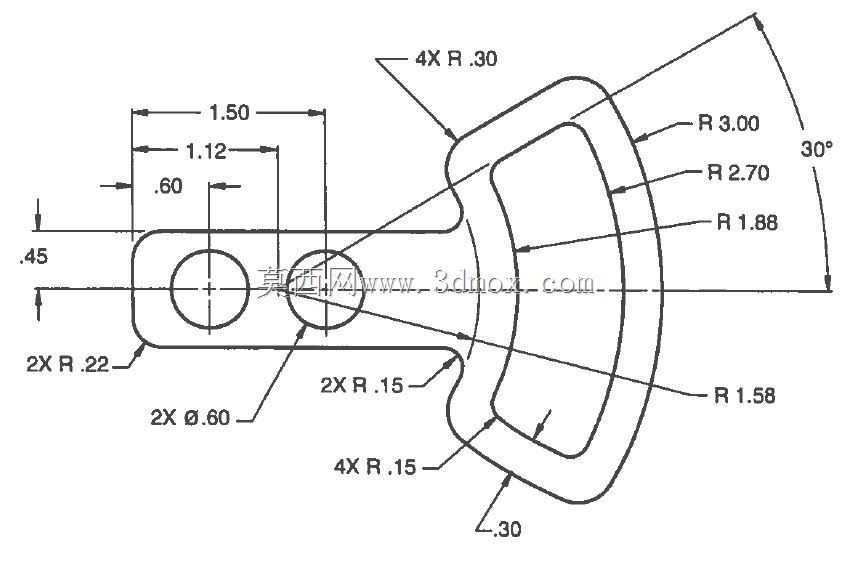

带双安装孔弧形限位连接片二维工程设计图

　　这类带双安装孔的弧形限位连接片，多应用在小型操纵机构、手动调节组件的行程限位场景中，比如小型设备的档位拨杆限位、舱门开合角度限制、手动夹具的行程阻挡位置，依靠自身弧形轮廓与配合件的接触，实现固定角度范围内的运动约束，避免部件超行程运动造成的结构磕碰、功能失效问题。从结构设计来看，整体采用长条形直段加弧形工作段的组合布局，直段部分设置两个直径0.60的同轴安装孔，孔位中心距1.12，直段总长度1.50，直段宽度0.60，两个安装孔分别承担定位与紧固的作用，装配时可通过两个孔位消除零件的转动自由度，保证安装后位置精度稳定，不会在长期受侧向接触力时出现偏转移位。直段与弧形段的过渡位置设置了多组R0.15的小圆角，避免应力集中在转角位置，

　　提升零件在反复受冲击载荷时的结构强度，直段两端的外轮廓采用R0.22的圆角处理，既可以去除加工毛刺，也能避免装配时锐边划伤操作人员或相邻部件。弧形工作段采用多层同心圆弧结构，从内到外分别为R1.58、R1.88、R2.70、R3.00的四段同心圆弧，整体弧形段的包角为30度，刚好匹配常见的小角度行程限位需求，弧形段的厚度为0.30，外轮廓的四个转角位置采用R0.30的圆角过渡，保证弧形段与被限位部件接触时为顺滑的面接触，不会出现锐点卡滞部件运动的问题。零件整体厚度统一为0.30，适合采用钣金冲压工艺批量加工，加工时可先通过冲孔工序完成两个安装孔的加工，再通过落料工序一次成型整体轮廓，无需额外的铣削、磨削工序，加工成本低，

　　量产一致性好。安装时需要注意，两个安装孔的配合面需要保持平整，紧固螺钉的预紧力需要控制在合理范围，避免薄型钣金件出现压溃变形，弧形工作段的接触面不需要额外做高精度加工，普通冲压表面即可满足常规的限位接触需求，若应用在频繁摩擦的场景，可对弧形接触面做表面淬火处理，提升耐磨性能，延长零件使用寿命。在三维建模过程中，可先绘制直段的中心线与两个安装孔的中心位置，确定安装基准后再绘制同心圆弧的工作段轮廓，通过约束保证各段圆弧的同心度，再添加各处过渡圆角，即可快速完成草图绘制，后续可根据实际使用需求调整板材厚度、圆弧半径、安装孔距等参数，适配不同的行程限位、连接固定场景。
