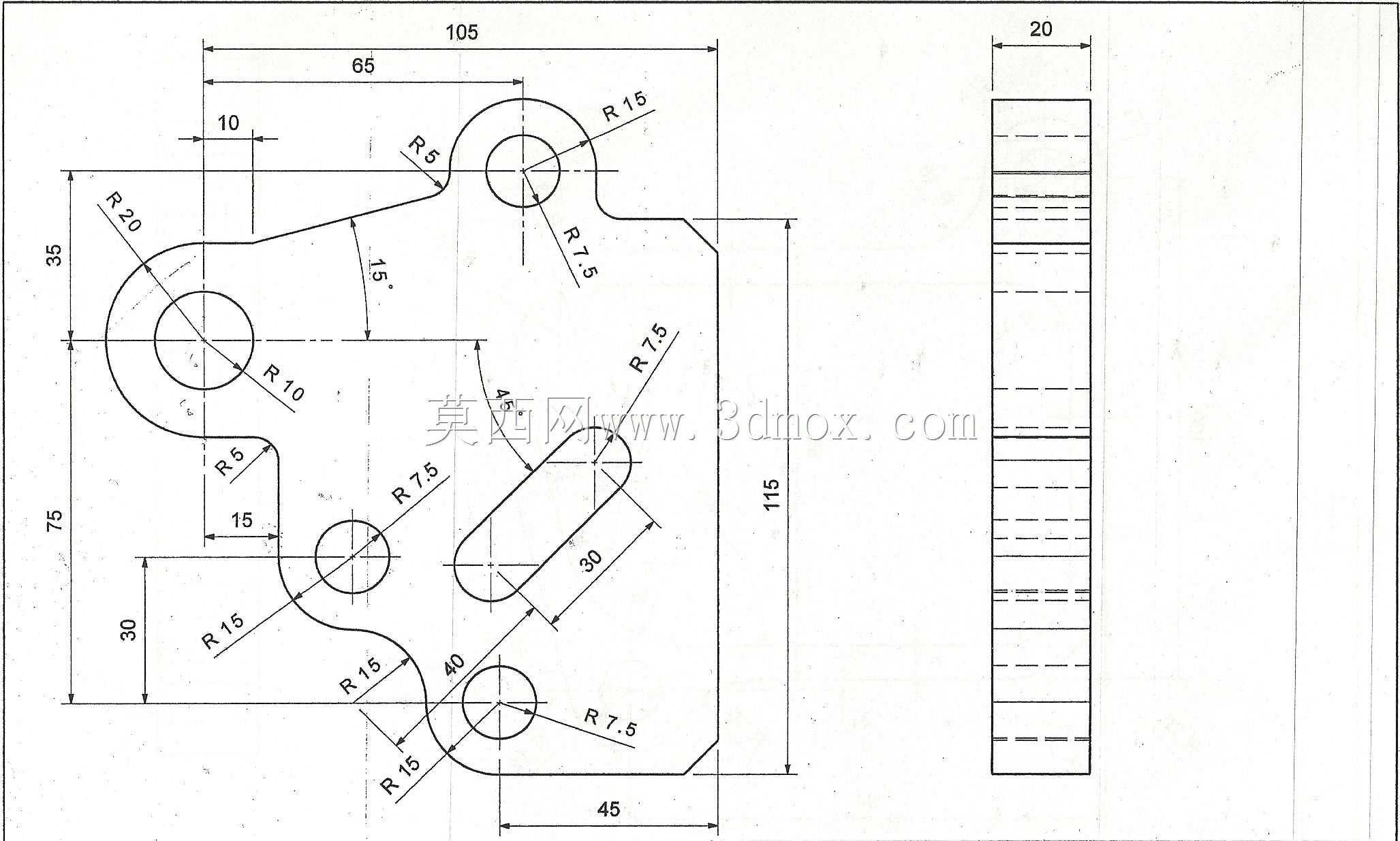

多圆弧连接异形安装板二维工程图

　　该零件属于设备安装类基础承载构件，日常多用于小型工装夹具的基板、非标自动化设备的侧装定位板，或是小型传动组件的安装依托件，在轻工装配设备、小型检测工位的结构中十分常见，主要作用是为上方安装的滚轮、导向轴、小型检测元件提供统一的定位基准与承载支撑，所有安装孔位的位置精度直接决定上部组件的运行同轴度与位置偏差。从设计逻辑来看，整体轮廓采用多段圆弧与直线相切过渡的结构，没有突兀的直角拐点，一方面是为了规避尖角应力集中，在设备长期运行受振动载荷时，避免轮廓拐点处出现疲劳裂纹，另一方面这种平滑过渡的外轮廓也能减少安装时与周边管线、相邻构件的干涉，适配紧凑的设备内部安装空间。整体外形的长宽边界控制在105mm×115mm，

　　厚度方向尺寸为20mm，属于小型安装板范畴，可直接嵌入宽度120mm以内的型材安装槽内使用，不需要额外裁切外部安装空间。板面上分布的多个圆形孔位分别承担不同功能：左上角R15圆弧中心的孔位为主定位孔，用于穿装定位销实现板件与设备机架的精准定位，其余几个带R7.5圆弧过渡的孔位分别对应不同规格的导向轴、滚轮组件的安装，长圆形的腰型孔则用于调整上部组件的安装位置，补偿装配时的累计误差，适配小范围的位置调节需求。轮廓上的各段圆弧半径从R5到R20不等，所有圆弧与相邻直线、圆弧之间均为相切约束，建模时需要严格保证相切关系，否则会出现轮廓不闭合、加工时刀具路径断差的问题。厚度方向的视图可以看到，所有孔位均为通孔设计，部分孔位带有沉头结构，

　　用于安装内六角螺钉时保证螺钉头不高出板面，避免与上部安装的运动部件发生刮碰。设计时所有尺寸均从基准边出发标注，定位尺寸公差可按IT7级控制，能够满足普通工装与小型设备的安装精度要求，板面不需要额外做表面处理，普通冷轧钢板加工后做发黑防锈处理即可满足常规车间使用需求，若用于潮湿工况可更换为不锈钢材质加工，轮廓与孔位参数不需要调整即可直接复用。
