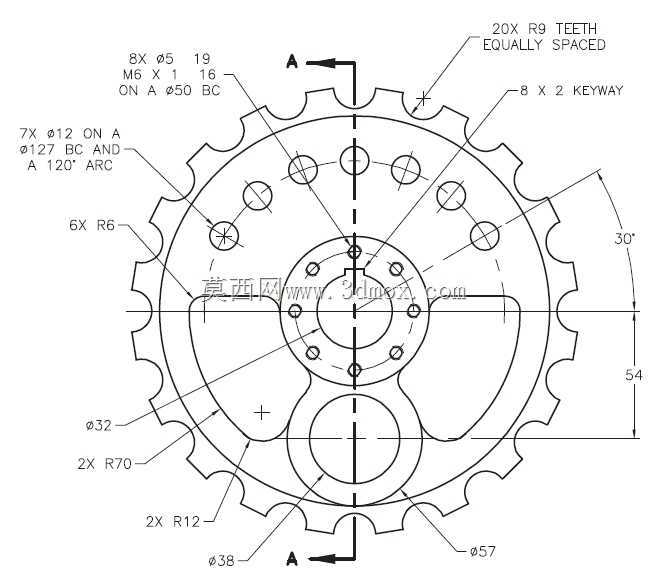

带键槽多安装孔链轮二维工程设计图

　　这类带键槽的多齿链轮，主要应用在中小载荷的链传动场景中，常见于轻工输送线、小型农机传动组、自动化分拣设备的动力传递环节，和配套滚子链啮合完成旋转动力的输送，相比带传动能保证更精准的传动比，不会出现打滑丢转的问题，适合对传动同步性有一定要求的工位。从结构设计来看，外轮廓均匀分布20个R9齿形，齿形圆弧参数完全匹配对应规格链条的滚子外径，啮合时能保证滚子顺畅进入齿槽，不会出现卡滞、跳齿的问题，齿间等距排布的设计也让每一个齿的受力更均匀，避免单齿过载断裂的风险。中心区域设计有8×2的平键键槽，和传动轴装配时通过平键传递扭矩，相比过盈配合装配，键连接的形式更方便后期拆装维护，也能承受更大的冲击载荷，不会出现轴和轮芯相对滑动的问题。

　　安装孔的设计做了分层排布，靠近中心的位置设置了8个M6螺纹孔，分布在φ50的圆周上，用来固定端盖或者相邻的传动附件；外侧120°圆弧区间内排布了7个φ12的通孔，用来和轮毂或者连接法兰做螺栓紧固，多组安装孔的搭配让这个链轮可以适配多种不同的安装接口，不用重新做连接结构的适配，能减少现场改装的工作量。尺寸边界上，轮体总径向尺寸控制在54单位，中心下方设置了φ57的定位凸台，和安装座的定位孔配合能保证装配同轴度，避免链轮旋转时出现偏摆，加剧链条和齿面的磨损。轮体上的多处圆弧过渡，比如6个R6的凹圆弧、2组R70和R12的过渡圆弧，都是为了减少应力集中，避免链轮在承受交变载荷时出现应力开裂的问题，同时也能减少轮体的整体重量，

　　降低旋转时的转动惯量，让传动启停更顺畅。中心φ32的轴孔尺寸和常用的传动轴径匹配，装配时不需要额外做轴的车削改型，能直接适配常规的传动安装需求，整个结构的设计完全围绕链传动的实际工况出发，没有冗余的结构，每一处尺寸标注都对应实际装配和受力的需求，不管是做三维建模复刻还是直接用于生产加工，都能直接参考标注的尺寸完成结构搭建，不需要额外做参数的换算和调整。
