带联动直臂的啮合直齿轮传动结构

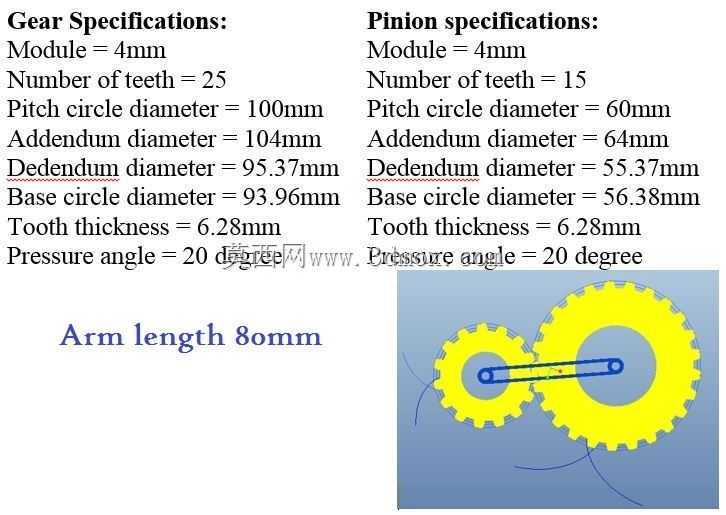

　　这套带臂直齿轮结构，常出现在轻工包装设备的间歇送料工位、小型纺织机械的摆臂驱动单元，以及部分非标自动化设备的定角度往复传动模块中，核心作用是把齿轮的连续旋转运动，通过直臂转化为指定行程的直线往复或是定角度摆动输出，相比单独的齿轮传动副，额外集成的直臂省去了额外加装连杆转接的安装步骤，能有效压缩传动单元的整体占用空间。从设计逻辑来看，这套结构采用两个模数、压力角完全一致的直齿圆柱齿轮做外啮合传动，保证传动比恒定，传动过程中不会出现轴向分力，对支撑轴承的轴向载荷要求更低，适配普通深沟球轴承即可满足支撑需求。两个齿轮的中心距严格按照两齿轮分度圆半径之和设定，啮合侧隙控制在0.02-0.05mm区间，既避免热胀冷缩出现卡齿，

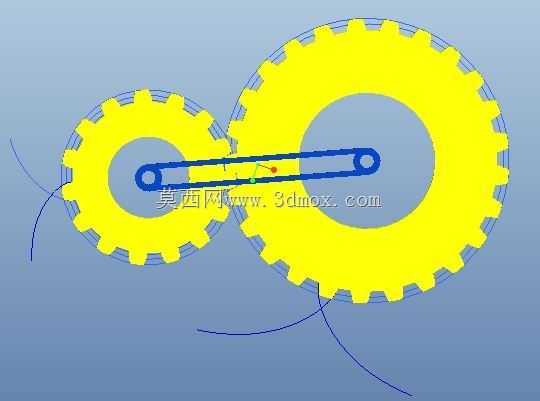

　　也不会因为侧隙过大导致传动回程误差超标。连接两齿轮的直臂采用等截面矩形结构，两端的铰接孔分别与两个齿轮端面的偏心凸台做间隙配合，铰接位置的偏心距根据实际需要的输出行程确定，当主动齿轮做整周旋转时，从动齿轮同步反向旋转，直臂会随着两个铰接点的位置变化做平面运动，带动末端执行件完成预设的动作轨迹。从安装边界来看，这套结构的轴向厚度仅为齿轮齿宽加直臂厚度，安装时需要保证两个齿轮的端面共面，直臂与齿轮端面之间预留0.1-0.2mm的间隙，避免运动过程中出现摩擦剐蹭；齿轮的内孔根据适配的轴径设计，可采用平键连接或是顶丝固定的方式与传动轴锁紧，直臂两端的铰接孔内可镶嵌铜套或是微型轴承，降低铰接位置的磨损，提升长期运行的稳定性。实际应用中，

　　这套结构的传动效率可达95%以上，适合中低速、轻载的传动场景，不需要复杂的润滑维护，定期在齿面涂抹润滑脂即可保证运行顺畅，设计时可根据实际负载大小调整齿轮的模数、齿宽以及直臂的截面厚度，匹配不同的输出力需求，同时直臂的长度、铰接点的偏心距都可以根据实际工位的行程要求做参数化调整，不需要改动齿轮的啮合参数，就能适配不同的动作行程需求，大幅降低同系列设备的改型设计成本。
