内齿圈配合双行星轮太阳轮传动结构

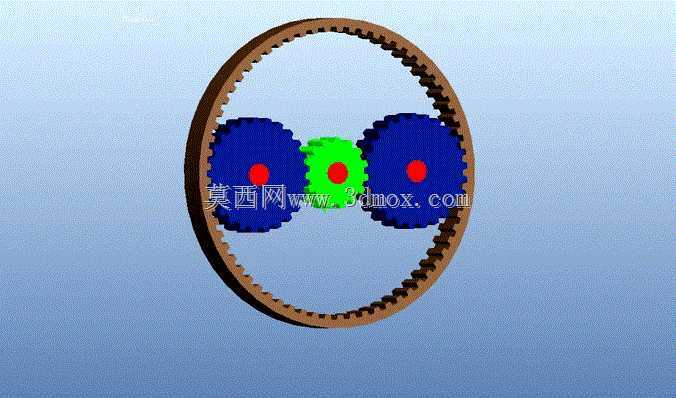

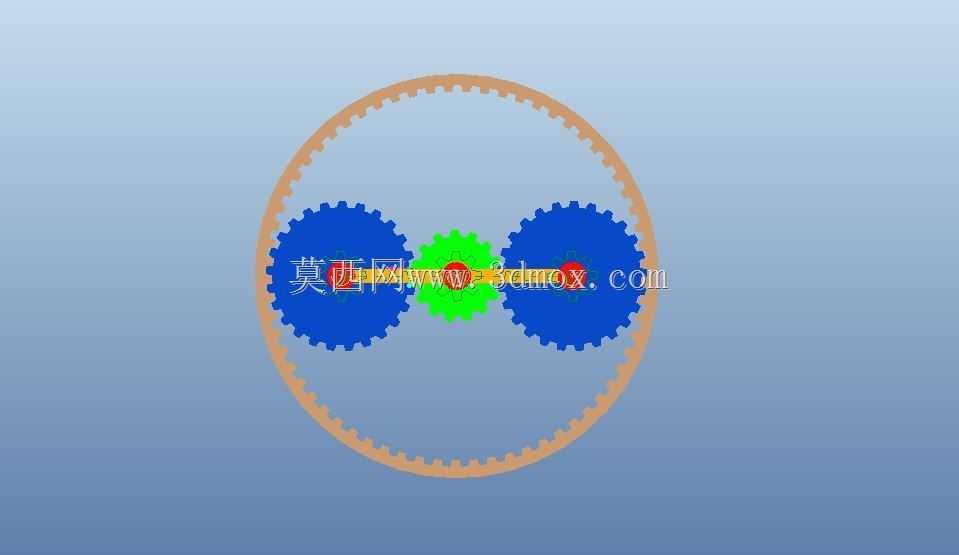

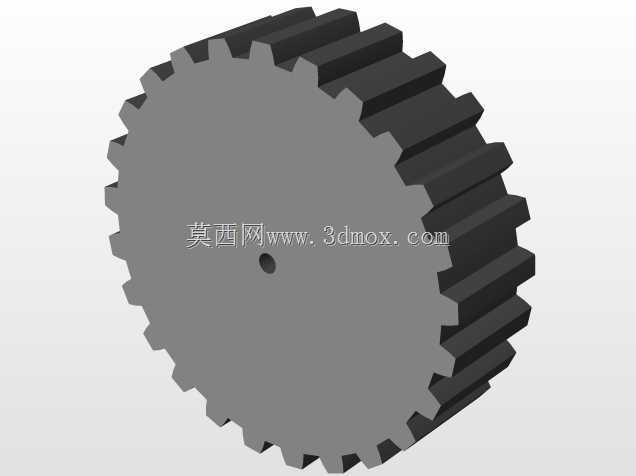

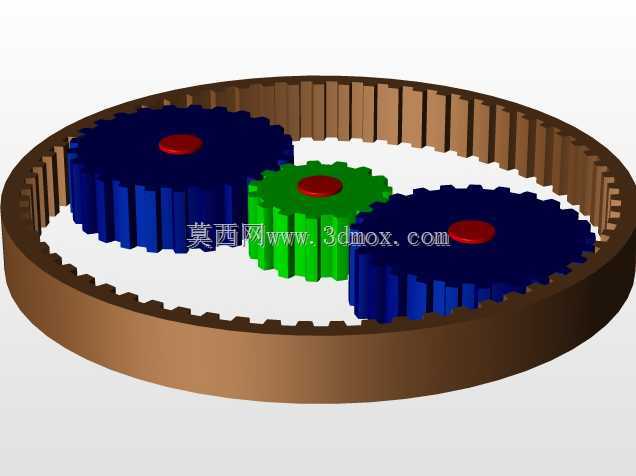

　　这套行星齿轮传动结构，核心由中心太阳轮、两侧对称布置的行星轮、外侧内齿圈共同组成啮合副，在常规减速传动场景中，这类结构常被集成进小型伺服减速单元、自动化设备的进给传动模组、轻工机械的转速匹配机构中，相比定轴轮系，同等减速比下它的轴向与径向安装尺寸能压缩近四成，适合安装空间局促、对传动回差有一定控制要求的工位。从结构设计逻辑来看，太阳轮作为动力输入件，采用浮动式布置思路，无需额外增加径向定位轴承，依靠两个行星轮的啮合约束自动找正中心，能抵消一部分加工带来的齿距累积误差，降低装配时的同轴度调整难度。两个行星轮的安装轴孔采用等节圆分布设计，中心距公差控制在IT7级精度区间，既保证啮合侧隙处于合理范围，避免负载下出现卡滞，

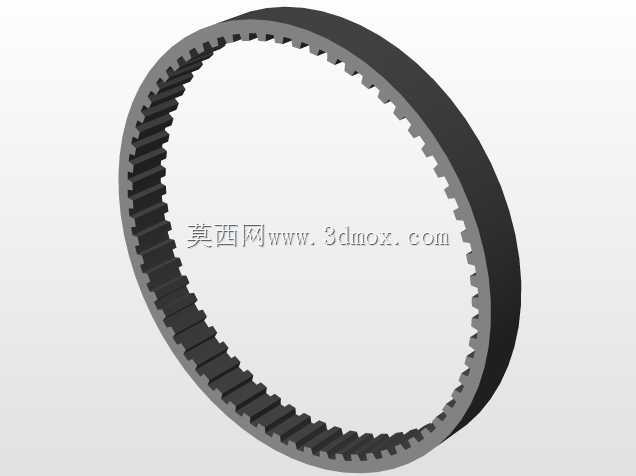

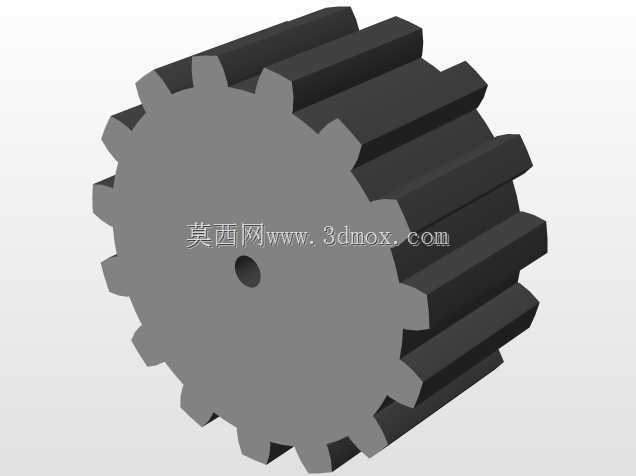

　　也能让两个行星轮均匀分担输入扭矩，减少单齿面的接触应力，延长整套传动件的使用寿命。外侧的内齿圈既可以作为固定件实现减速输出，也可以作为输出端配合太阳轮输入、行星架固定的传动方案，适配不同的转速扭矩输出需求，齿圈的外圆预留了台阶安装位，可直接压装入设备的壳体孔位，不需要额外设计复杂的定位法兰，能减少周边配套零件的加工量。建模过程中齿形采用渐开线标准齿廓，齿顶高系数、顶隙系数均按通用机械传动标准选取，啮合重合度大于1.2，保证传动过程中至少有一对轮齿处于啮合状态，降低传动冲击与噪音。行星轮的中心位置预留了轴承安装孔位，可适配标准深沟球轴承的安装尺寸，安装边界上，整套结构的最大外轮廓为内齿圈的外圆直径，

　　轴向宽度可根据实际负载需求调整齿宽参数，不需要改动中心距与啮合关系，能快速适配不同功率等级的传动需求。在实际设备应用中，这类不带额外行星架的简化行星结构，常被用在小型包装机械的送膜辊传动、3D打印设备的挤出机构传动、小型输送线的驱动端减速单元中，相比多级定轴齿轮减速，它的传动效率更高，空载启动扭矩更小，对驱动电机的功率余量要求更低。
