标准滑动门定向支撑脚轮结构设计

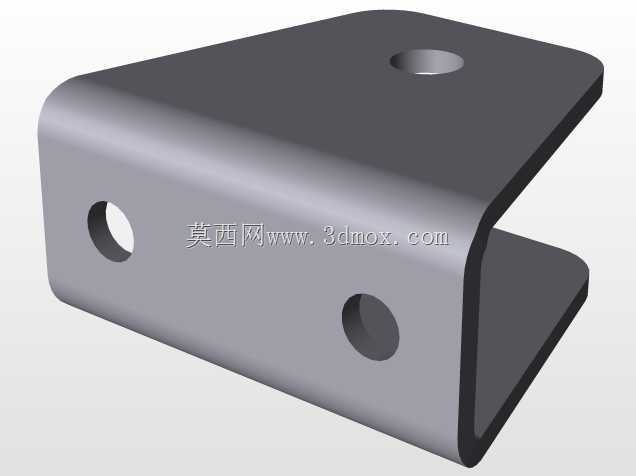

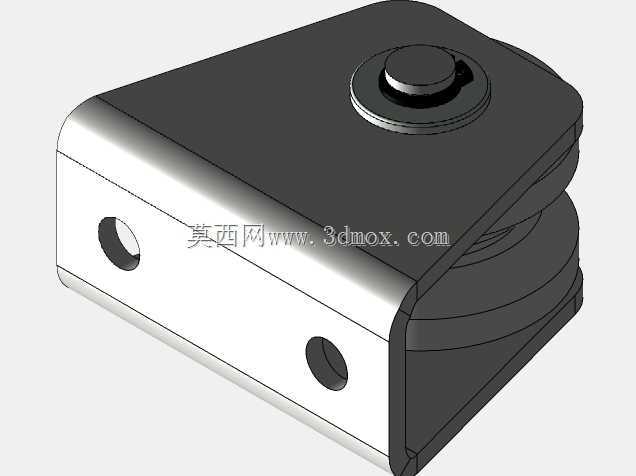

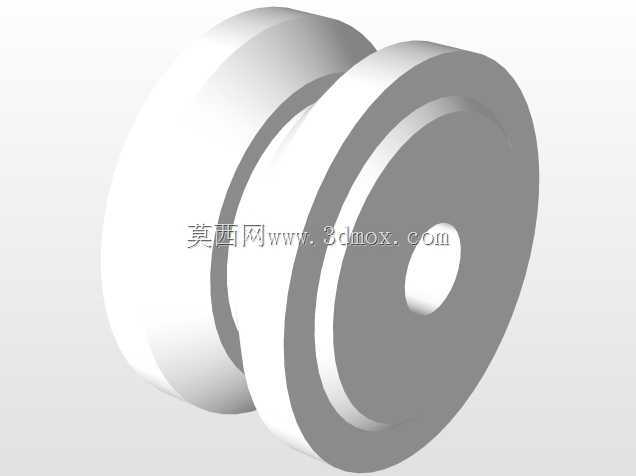

　　这款滑动门配套脚轮主要应用于商用平移门、工业设备防护滑动门、轻型仓储隔断推拉门的底部支撑场景，区别于普通万向脚轮，其采用定向滚动结构，可避免滑动门开合过程中出现横向偏移、卡滞问题，适配轨道内嵌式或外贴式的滑动安装需求。从结构设计来看，整体采用一体式冲压折弯支架作为承载主体，支架顶部预留两个沉头安装孔，安装时可直接通过螺栓将脚轮固定在滑动门的底部型材预留槽内，安装面与支架主体呈垂直布局，可将门扇的垂直载荷直接传递至滚轮轴心，避免支架长期受载出现形变。滚轮部分采用金属轮芯搭配硬质耐磨接触面的设计，轮面做圆弧过渡处理，可适配不同截面形状的滑动轨道，滚动过程中轮面与轨道的接触应力分布均匀，不会出现局部啃轨、磨损过快的问题。

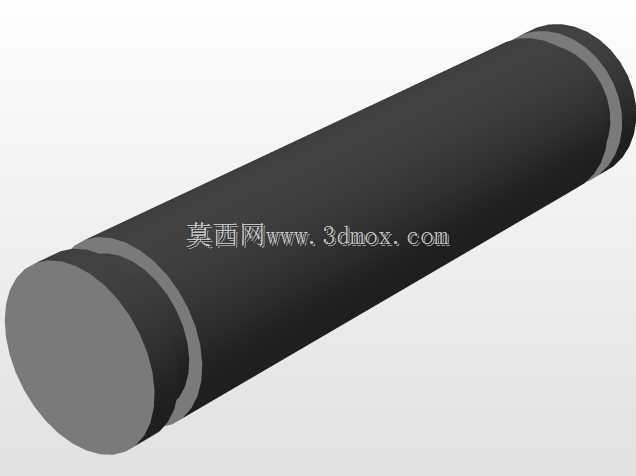

　　滚轮与支架之间采用销轴铆接固定，销轴端部做压铆收口处理，无需额外加装防松紧固件，长期往复滚动过程中不会出现销轴松脱、滚轮脱落的故障。支架侧面预留的注油孔可直接对接润滑脂加注嘴，定期维护时无需拆卸脚轮即可完成滚轮转轴部位的润滑，降低后期运维工作量。从安装边界来看，支架整体宽度适配常规40系列工业铝型材的槽宽尺寸，安装孔距匹配通用滑动门型材的预留孔位，无需对门扇型材做二次打孔加工即可完成装配，滚轮突出支架底面的高度可通过选配不同厚度的调整垫片进行微调，适配不同高度的轨道安装公差，避免门扇安装后出现倾斜、滑动阻力过大的问题。实际使用过程中，这款脚轮的定向结构可约束门扇的运动轨迹，配合门扇顶部的导向组件，

　　可保证大尺寸滑动门开合过程中运行平稳，不会出现门扇晃动、脱轨的问题，单轮承载能力可满足常规轻型商用、工业用滑动门的载荷需求，轮面的耐磨材质可适应车间内常见的粉尘、少量油污工况，不会因环境杂质导致滚动阻力骤增。设计过程中优先考虑了装配便捷性与长期使用的可靠性，所有棱角位置均做倒钝处理，避免安装过程中划伤施工人员，支架表面做防锈处理，可适应常规室内或半户外的使用环境，不会因潮湿环境出现锈蚀卡滞的问题。
