带滚花段六角头螺栓紧固件三维设计

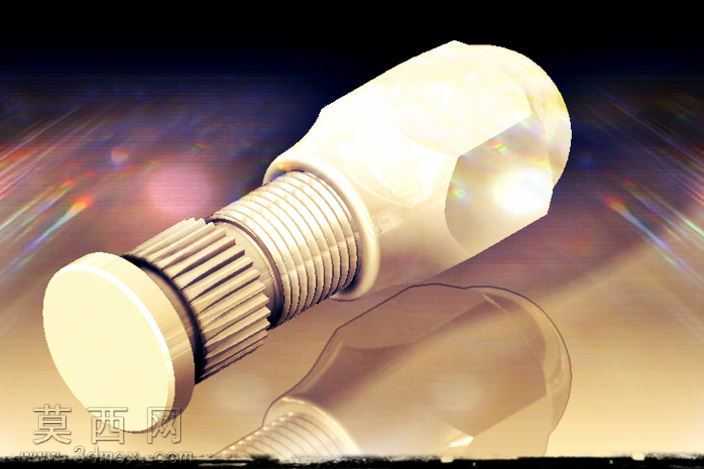

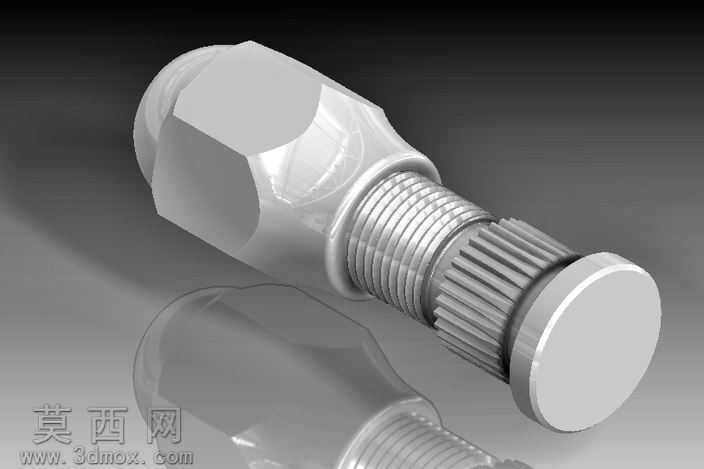

本作品为带滚花定位段的六角头螺栓三维建模成果，建模过程严格遵循机械紧固件的实际生产尺寸规范，首先在三维建模环境中绘制螺栓头部的六角截面草图，通过拉伸特征生成标准六角头结构，对六角棱边做符合工业标准的倒角处理，避免锐边带来的装配划伤风险。随后依次构建螺栓的光杆定位段、滚花段与外螺纹段：滚花段采用圆周阵列的直纹滚花结构建模，通过单条齿形草图沿轴向拉伸后圆周阵列，还原真实滚花的防滑、防转定位功能，可满足装配过程中与安装孔过盈配合的定位需求；外螺纹段采用螺旋扫描特征生成真实的螺纹牙型，严格匹配标准公制螺纹的牙距、牙型角参数，还原螺纹的啮合结构细节。模型材质采用高强度合金钢材质参数设置，渲染阶段添加金属镀铬的表面质感，通过环境光反射模拟金属件的高光与磨砂质感差异，对滚花段做细微的表面粗糙度调整，区分滚花防滑面与光滑杆段、螺纹面的视觉差异。整体建模过程采用参数化设计思路，各段长度、直径参数均可根据实际装配需求快速调整，结构上完整还原了该类特殊螺栓的功能分区：六角头用于扳手施加拧紧力矩，滚花段用于压入安装基体实现防转定位，螺纹段用于配合螺母实现轴向锁紧，各结构段的过渡圆角、退刀槽等细节均做了还原，避免应力集中问题，完全符合机械设计的工艺要求，可直接用于装配仿真、工程出图、3D打印样件验证等场景，能够直观展示该类紧固件的装配逻辑与结构特点，为机械结构设计中的紧固件选型、装配验证提供精准的三维模型支撑。
