1英寸华立化油器密封垫片结构设计

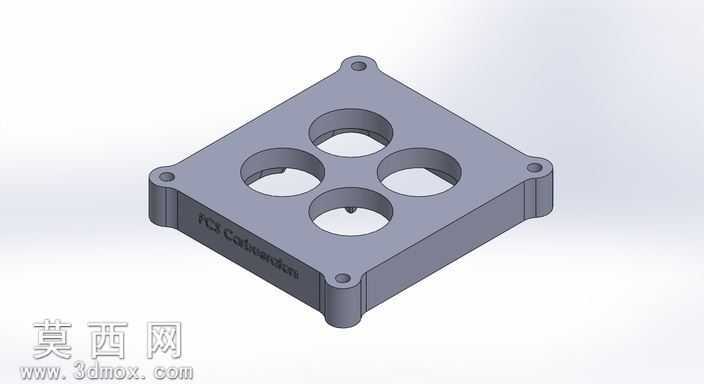

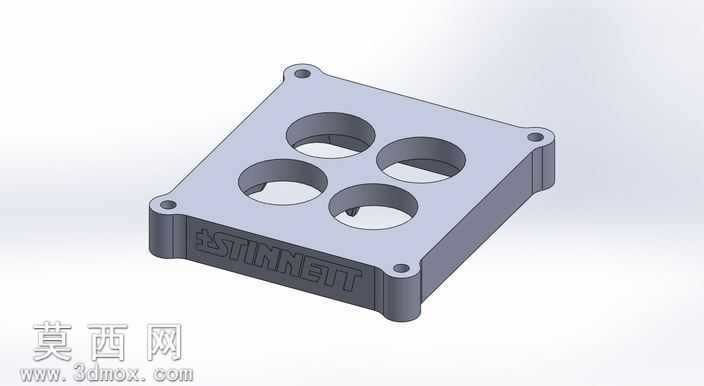

本模型为适配1英寸规格华立化油器的密封垫片，采用SolidWorks完成全参数化三维建模，建模过程严格遵循化油器与进气歧管的对接尺寸公差要求，首先通过草图绘制完成垫片的方形外轮廓基准，精准定位四个角部的安装孔位，确保孔位中心距与化油器、进气歧管的安装螺柱完全匹配，避免装配错位问题。主体结构上，垫片设置四个等径圆形通孔，对应化油器的四个进气通道，孔口边缘做了微小的倒角处理，既避免安装时刮伤配合面的密封层，也能减少进气气流的边缘阻力，提升进气顺畅度。垫片整体为带一定厚度的块状结构，侧壁做了均匀的拔模斜度处理，适配实际生产中的注塑或模压成型工艺需求，侧壁表面预留了品牌标识的雕刻区域，建模时通过包覆特征完成标识的凹凸效果制作，还原实物的标识细节。材质设定上，模拟常用的耐油密封橡胶材质，渲染时赋予模型哑光深灰的材质质感，添加细微的磨砂纹理表现橡胶材质的表面特性，安装孔位处做了局部的材质强化表现，对应实际产品中孔位内嵌金属衬圈的结构，提升安装时的抗挤压能力，避免长期使用后孔位变形导致密封失效。设计过程中重点考量垫片的密封适配性，整体厚度经过参数化校核，刚好填补化油器底部与进气歧管顶部的配合间隙，四个通孔的孔径与化油器气道口径完全对齐，无错位遮挡气道的问题，垫片的密封面做了平面度的参数约束，确保装配后两个配合面能够完全贴合，避免出现漏气、渗油的问题。模型完成后通过渲染模块添加柔和的环境光影，清晰展现垫片的整体轮廓、孔位布局与边角结构，直观呈现产品的装配适配特征，可直接用于化油器改装配件的结构验证、装配模拟以及生产加工的尺寸参考，能够有效缩短配件开发的前期设计验证周期，减少实物试装的成本投入。
