可爬楼传统轮式轮椅结构设计方案

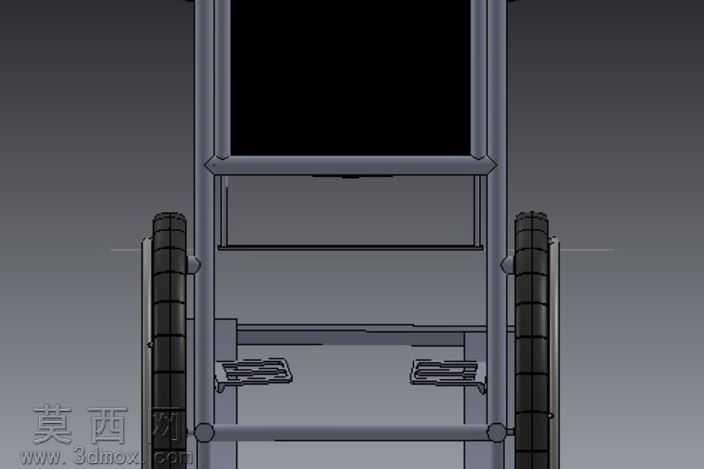

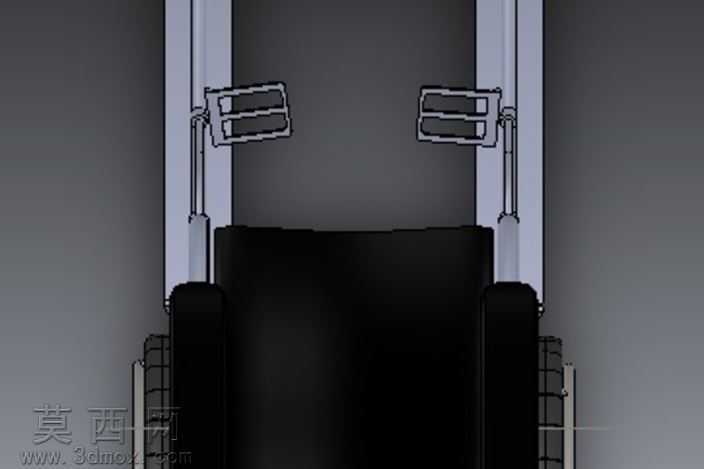

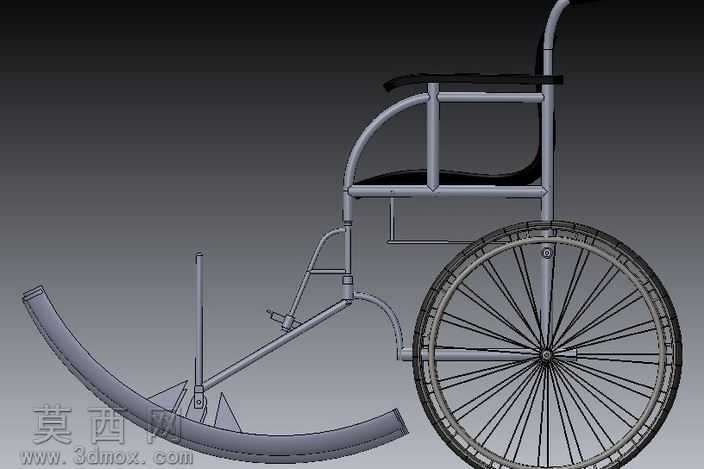

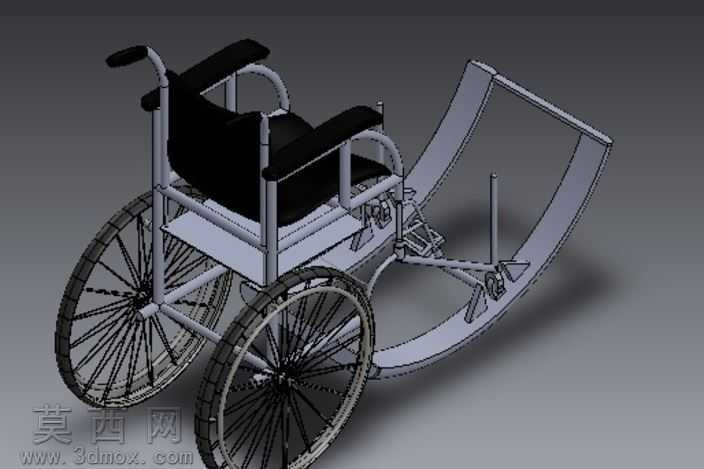

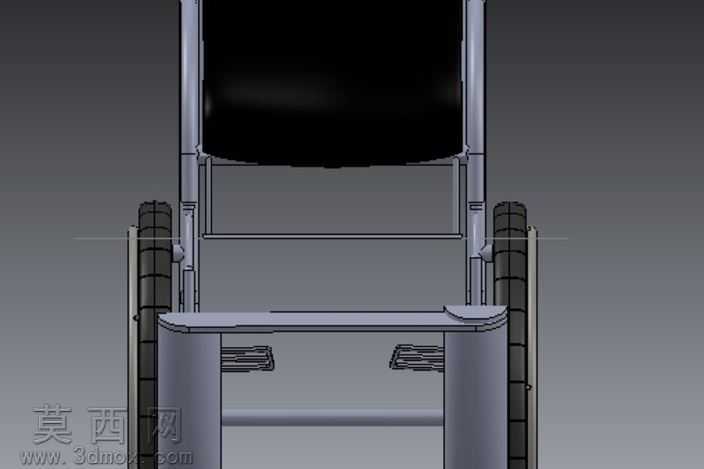

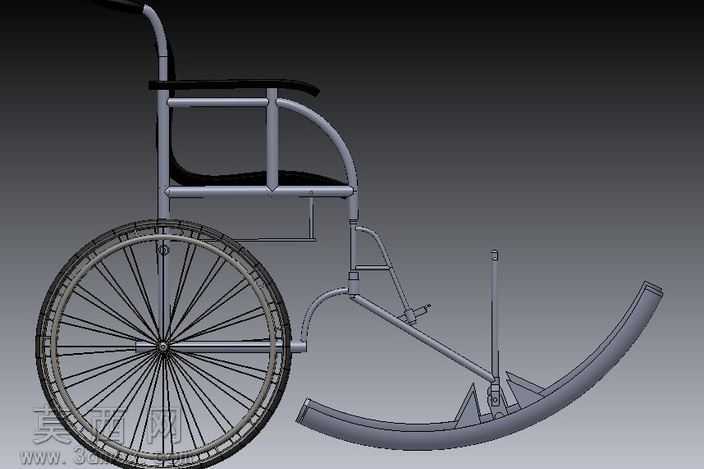

本作品为适配楼梯通行场景的传统轮式轮椅三维结构设计方案，建模阶段以常规手动轮椅的基础框架为基底，在三维软件中完成全零件参数化搭建，首先对轮椅的主承载车架进行1:1比例建模，采用金属管材的结构特征还原车架的弯折、焊接衔接位置，保证车架整体的受力结构符合日常使用的强度要求。针对爬楼功能的核心需求，对大尺寸驱动轮组进行了专项结构设计，轮体采用多段式防滑胎面结构建模，轮圈与辐条的衔接处做了强化结构处理，保证轮组在接触楼梯棱角时的受力稳定性，同时保留传统轮椅手推圈的操作结构，不改变使用者的常规操作习惯。建模过程中对座椅支撑结构做了分层处理，底层为刚性承载框架，上层预留软性坐垫的安装位，前部脚踏支架采用可翻转的活动结构设计，在三维软件中完成了活动结构的运动干涉校验，保证脚踏翻转时不会与车架、轮组产生碰撞。材质渲染阶段，车架部分赋予哑光金属喷漆材质，还原金属管材的磨砂质感，驱动轮胎面赋予黑色防滑橡胶材质，通过纹理贴图还原橡胶表面的防滑纹路细节，扶手部分赋予硬质防滑塑料材质，座椅区域模拟黑色耐磨织物的材质效果，整体渲染效果贴近真实产品的视觉质感。设计思路上以不改变传统轮椅操作逻辑为核心，在原有成熟轮椅结构的基础上优化轮组与车架的衔接角度，调整整车重心分布位置，让轮椅在攀爬楼梯时能够保持重心稳定，避免出现前倾后翻的风险，同时兼顾平地通行的流畅性，让该方案既可以完成楼梯攀爬动作，也能在平整路面上和普通轮椅一样灵活推行，兼顾特殊场景通行需求与日常使用的便利性，所有衔接部件的安装位都在建模中做了适配处理，保证结构的可装配性，符合常规机械加工的生产工艺要求。
