绞车配套长条形导缆器结构设计

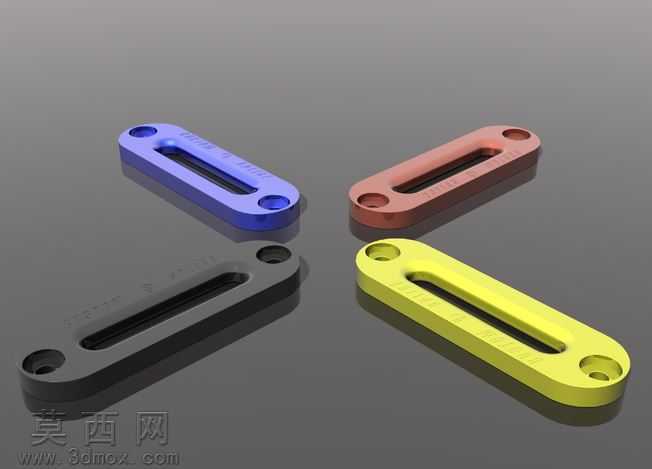

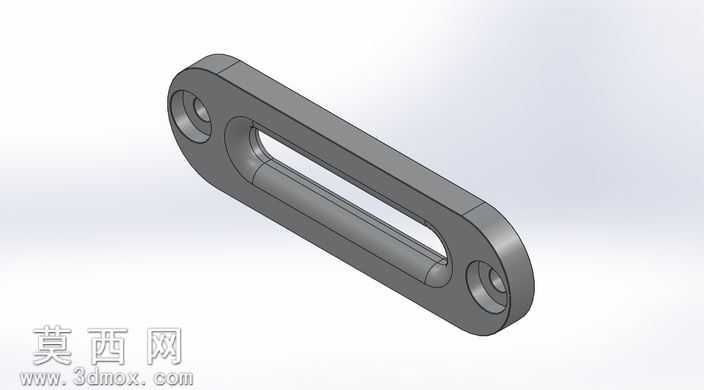

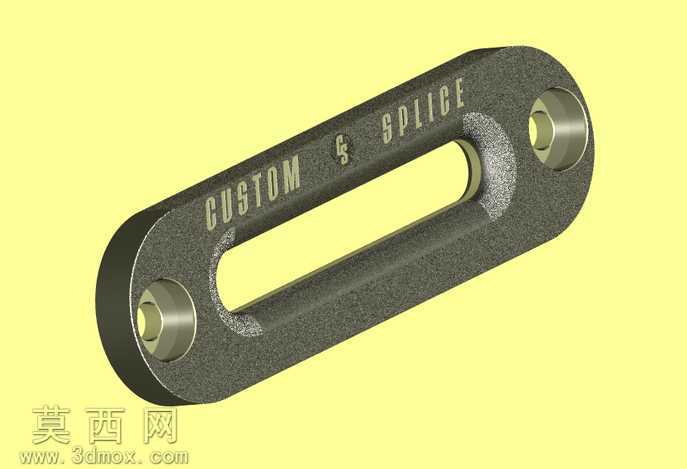

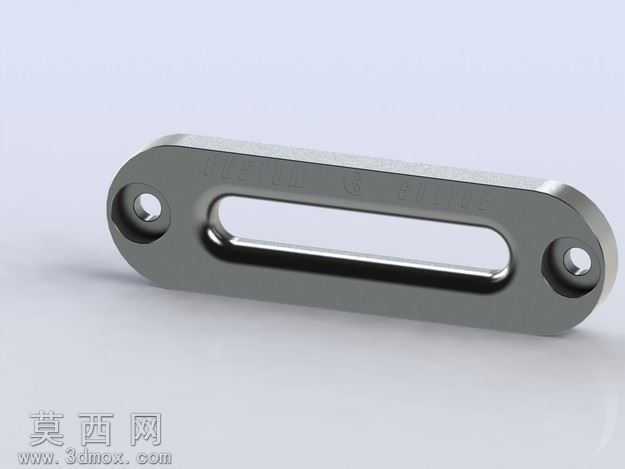

该导缆器为绞车配套的缆绳导向构件，整体采用长条形对称结构设计，建模阶段以SolidWorks为核心工具完成全参数化特征构建，首先绘制主体轮廓草图，通过拉伸凸台命令生成基础实体，主体两端设计同轴圆形安装孔，孔位做沉台结构处理，既保证安装销轴的装配贴合度，又能避免安装后销轴端部突出构件表面造成剐蹭风险。主体中部开设长条形通槽，槽体边缘做等半径圆角过渡处理，所有棱边均设置合理的倒角与圆角参数，消除应力集中点，同时避免缆绳滑动过程中被锐边割伤。建模过程中对安装孔的同轴度、槽体与两端孔位的平行度做了几何约束校验，保证零件加工后的装配精度。材质设定为高强度合金钢，渲染阶段赋予金属哑光质感，调整环境光与反射参数还原金属构件的真实表面状态，清晰呈现零件的结构细节与轮廓特征。设计思路围绕绞车缆绳导向的实际工况展开，长条形主体结构可提供足够的缆绳滑动行程，两端的安装孔用于将构件固定在绞车机架上，中部通槽为缆绳提供导向通道，圆角处理后的槽壁可降低缆绳滑动时的摩擦损耗，整体结构简洁紧凑，无多余冗余特征，在满足结构强度要求的前提下尽可能控制构件重量，同时兼顾加工工艺性，所有特征均采用常规机加工工艺即可实现，无需特殊定制刀具或复杂加工工序，适合批量生产加工，能够稳定承担绞车作业过程中的缆绳导向、限位作用，避免缆绳在收放过程中出现偏移、卡滞问题，提升绞车运行的稳定性与缆绳使用寿命。
