扭矩倍增器结构设计三维模型

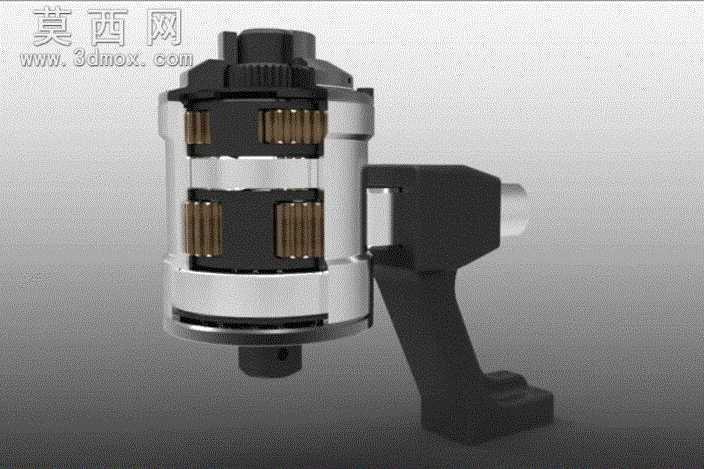

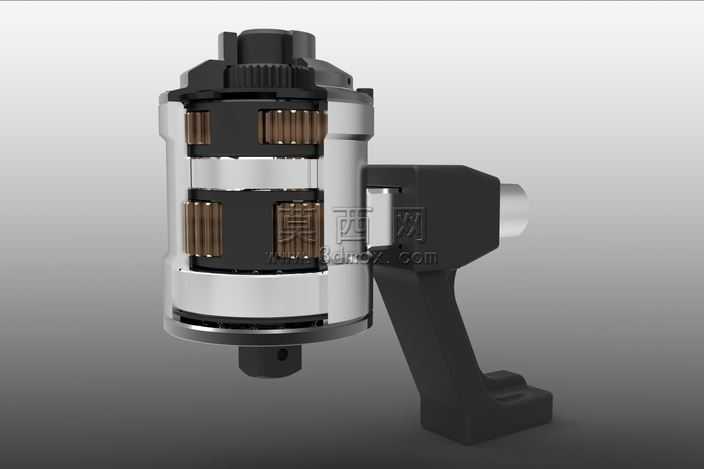

本扭矩倍增器三维模型采用参数化建模方式完成整体结构搭建，建模过程中严格遵循机械传动设计规范，对各部件的装配公差、配合关系进行了精准还原。模型核心采用二级行星齿轮传动结构作为增扭核心，建模时对太阳轮、行星轮、内齿圈的齿形参数、模数、压力角均按照机械设计标准进行参数化定义，保证齿轮啮合的传动比准确，可实现输入小扭矩输出大扭矩的增扭效果，整体传动效率与扭矩放大倍数符合手动扭矩倍增工具的设计要求。外观结构建模中，对主体金属外壳做了分层结构设计，外壳分为上下两段式装配结构，表面做了防滑滚花细节建模，方便手动操作时握持施力；侧方的支撑支架采用一体式L型结构建模，底部带有安装固定孔位，可在作业时对设备进行稳定支撑，避免增扭作业时设备晃动偏移。输出轴与输入轴的连接结构做了同轴度约束建模，保证传动过程中扭矩传递的同轴精度，减少传动损耗。渲染阶段针对不同部件赋予了对应材质：金属外壳采用磨砂铝合金材质，调整了金属度与粗糙度参数，还原工业金属的哑光质感；齿轮部件采用合金钢材质，添加了细微的金属切削纹理贴图，体现机加工零件的质感；支架部分采用工程塑料材质，调整了漫反射颜色与反光参数，区分金属与非金属部件的视觉差异；内部的行星轮销轴采用高硬度轴承钢材质，添加了轻微的反光效果体现零件的加工精度。设计思路围绕手动大扭矩作业场景展开，整体结构紧凑，在保证扭矩放大倍数的前提下尽可能缩小设备体积，兼顾便携性与作业实用性，各部件均做了可拆解装配设计，方便后续维护更换易损零件，模型完整还原了产品的装配逻辑与结构细节，可用于机械原理演示、工装设计参考等场景。
