莱兰微型进气道流体仿真结构设计

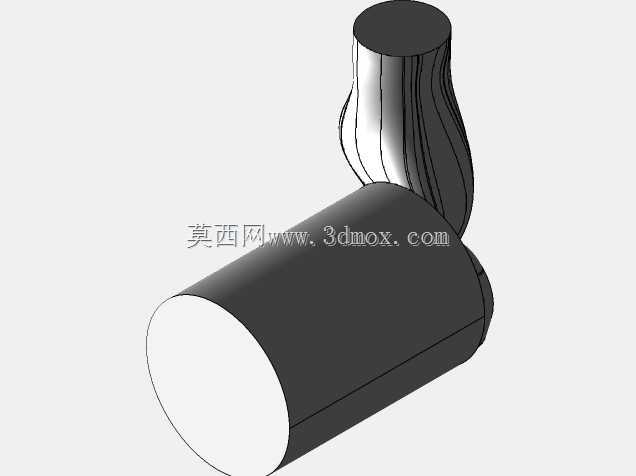

　　微型内燃机进气道的结构设计直接决定缸内充气效率与混合气形成质量，是小排量动力单元性能优化的核心环节，这类微型气道结构常见于小型通用动力、航模动力以及便携动力设备的配气系统中，承担着将新鲜充量按预设流路导入燃烧室、组织合理缸内涡流的核心作用。本次设计的莱兰微型进气道，围绕2mm气门升程工况下的气流组织特性展开结构优化，气道与燃烧室的几何轮廓参考改进型气缸盖的实际结构逆向推导，气道的轮廓尺寸完全匹配倒模获取的真实通道边界，确保仿真结果与实际流动特性的一致性。在结构设计过程中，首先需要明确进气道的安装边界：气道入口端对接进气歧管的安装法兰面，出口端与燃烧室气门座圈位置精准贴合，整个气道的弯折角度、截面变化率都经过多轮调整，

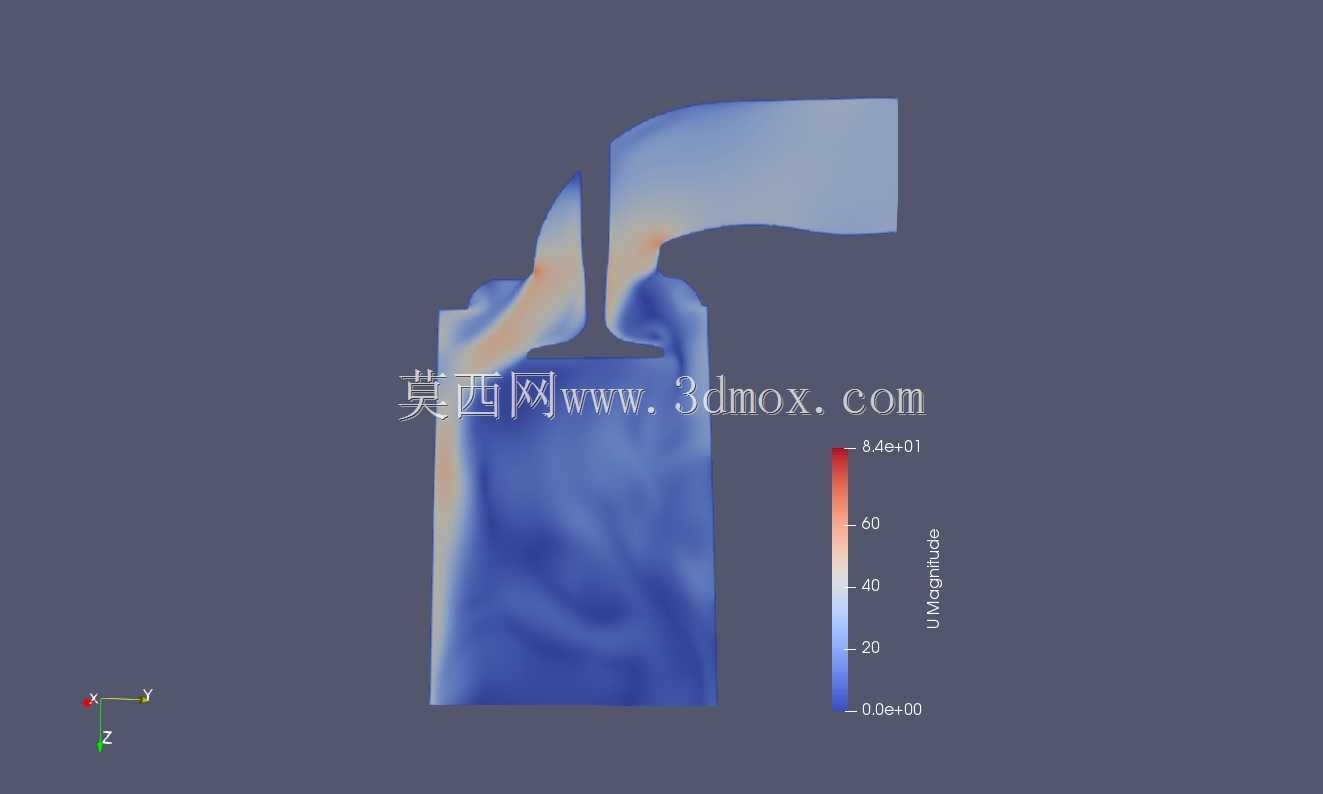

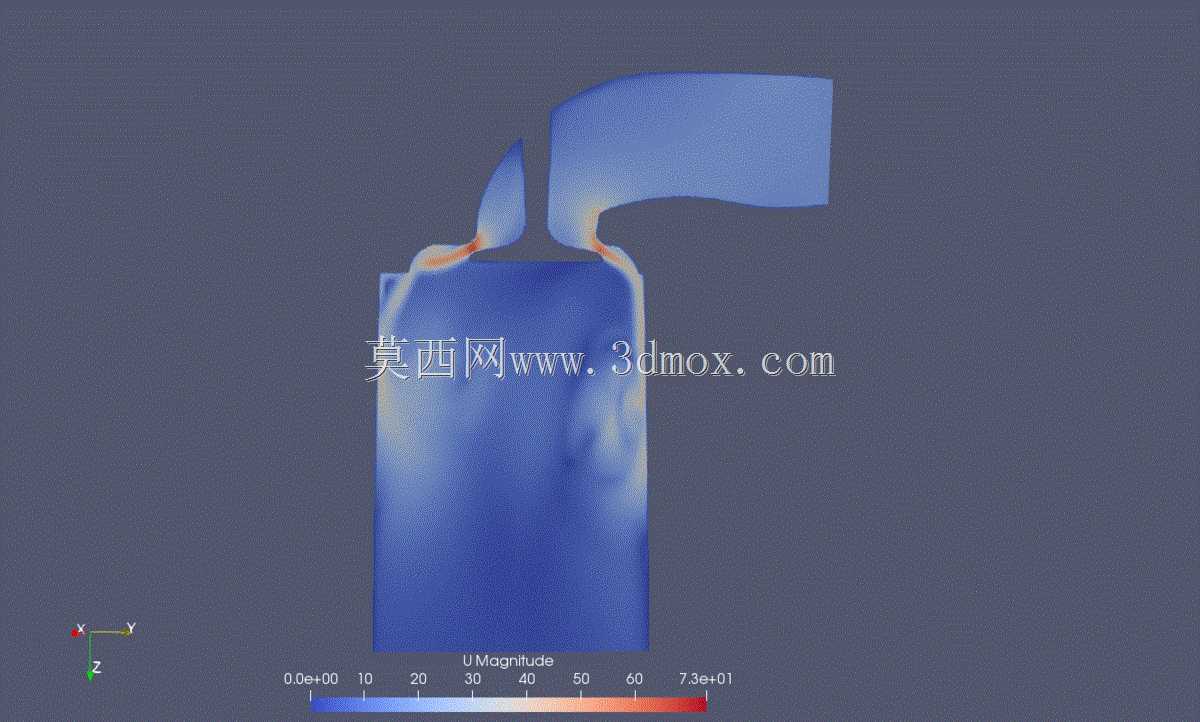

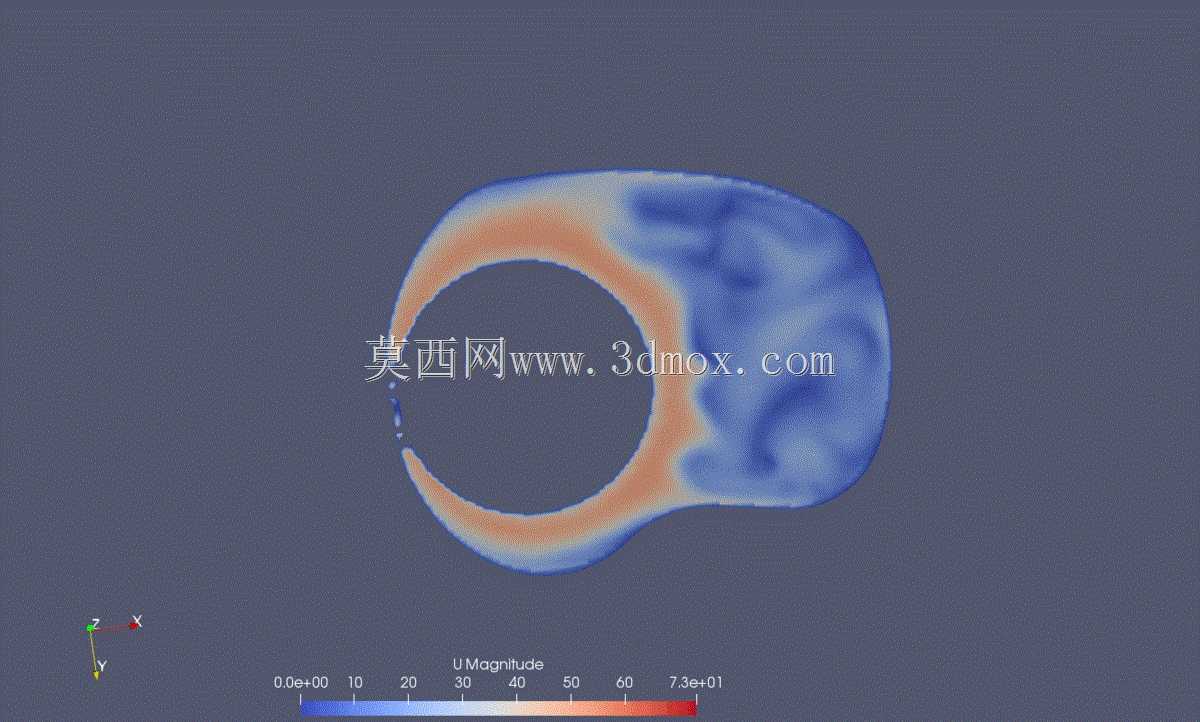

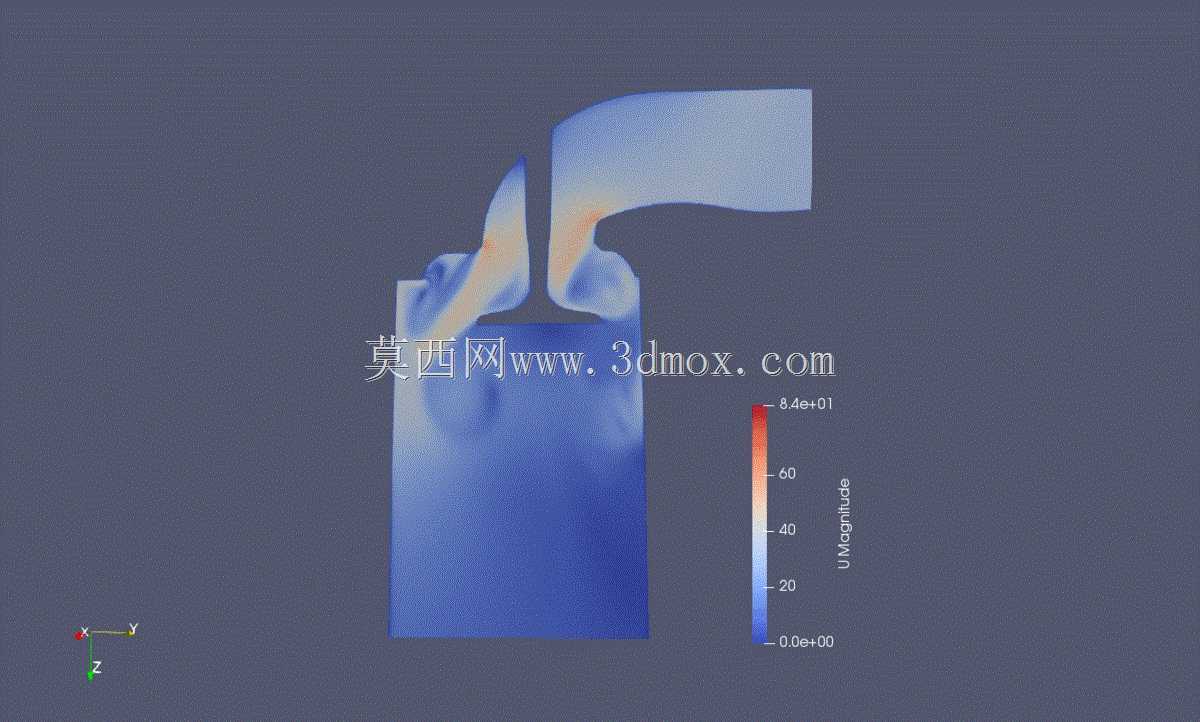

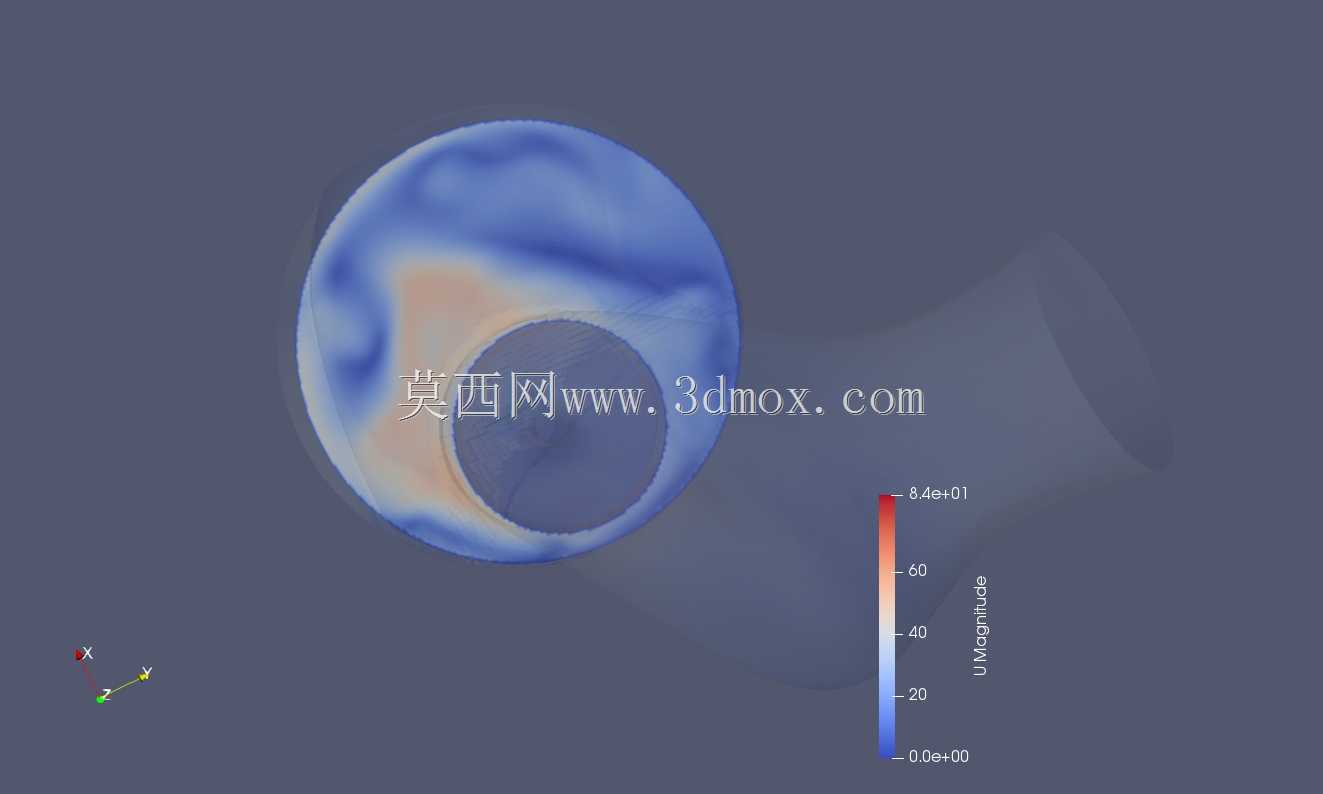

　　避免截面突变引发的局部流动阻力激增，同时要保证气道壁面的顺滑过渡，减少气流在弯折区域的附面层分离现象。从流体仿真的结果可以看到，17m/s的入口进气速度下，气道内的速度分布呈现明显的梯度变化，气门喉口位置因为通流截面收缩，气流速度达到峰值，进入燃烧室后气流沿壁面扩散形成有序的涡流运动，这种流动形态能够有效提升缸内混合气的混合均匀度，为后续燃烧过程的高效组织提供基础。设计过程中需要兼顾气道的流通能力与结构紧凑性，微型动力单元的安装空间十分有限，气道的外部轮廓不能超出气缸盖的预设安装边界，同时壁厚要满足铸造加工的工艺要求，避免出现壁厚不均导致的铸造缺陷。气道的截面形状从入口端的圆形逐步过渡到气门座圈处的环形截面，

　　过渡段的曲率变化经过反复校核，既要保证气流转向时的压力损失控制在合理区间，也要引导气流在进入燃烧室时形成符合设计要求的涡流强度，避免出现气流直喷缸壁导致的燃油湿壁问题。针对2mm气门升程的常用工况，仿真过程中重点观测了气门附近的低速区分布，通过调整气道靠近气门侧的导向弧面，缩小了气门背面的流动死区范围，提升了该工况下的流量系数，这对于小排量动力单元低负荷工况的动力输出稳定性有明显改善作用。整个气道的结构设计完全匹配现有气缸盖的安装接口，不需要对缸盖其他结构做额外修改即可直接适配，能够直接用于现有微型动力的性能升级迭代，仿真获取的速度场分布数据也为后续的配气相位优化、喷油策略匹配提供了可靠的流场依据。
