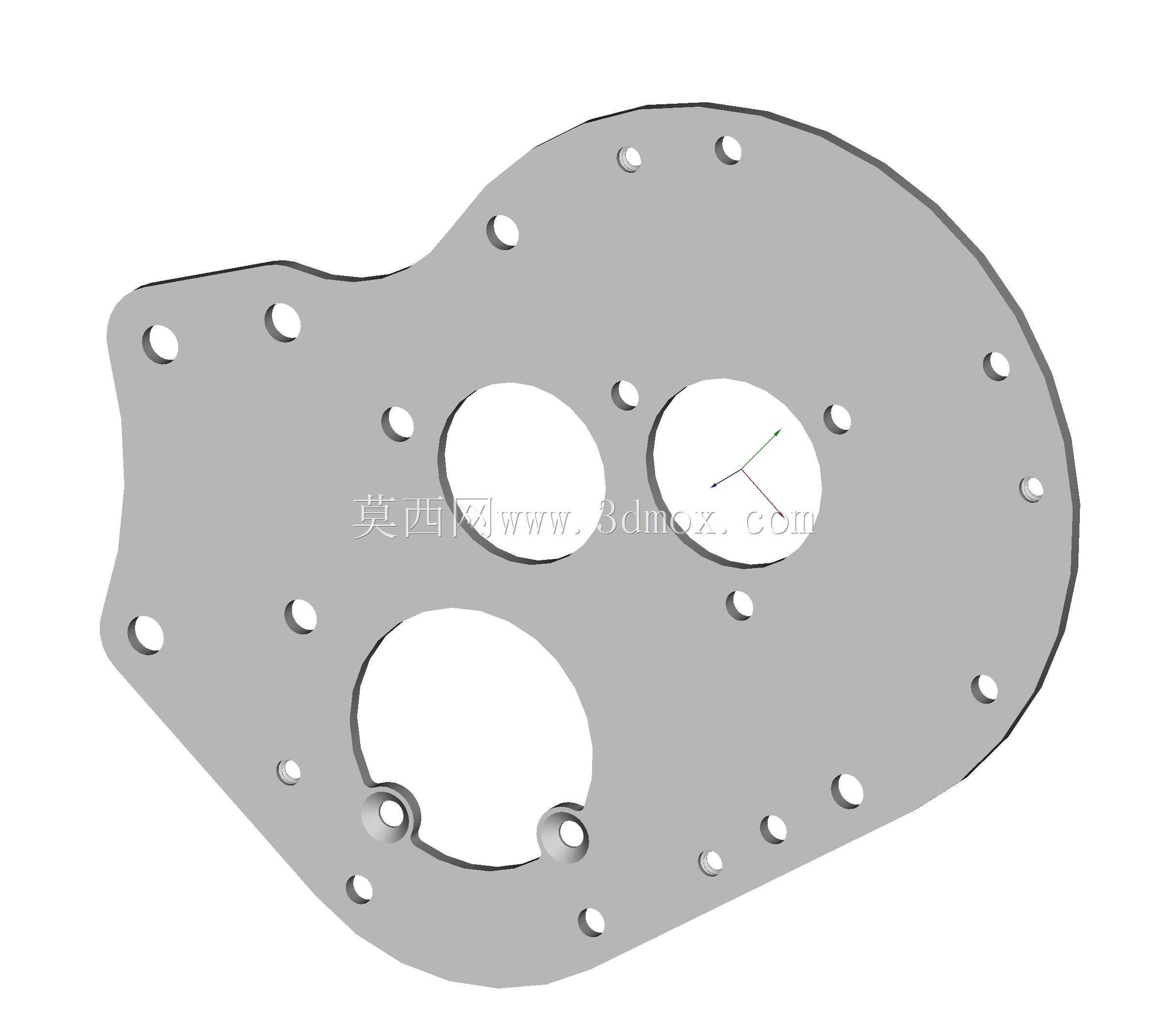

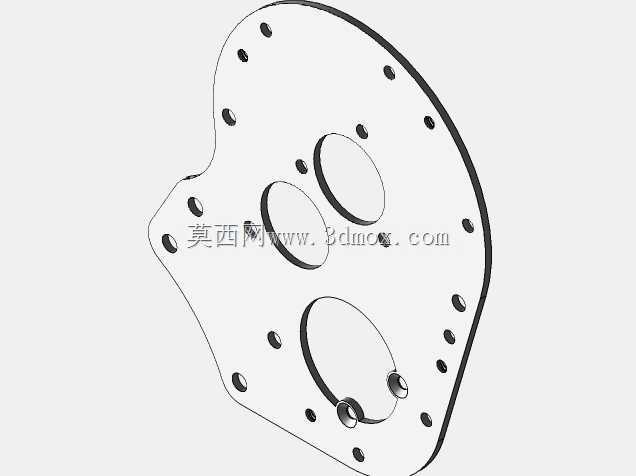

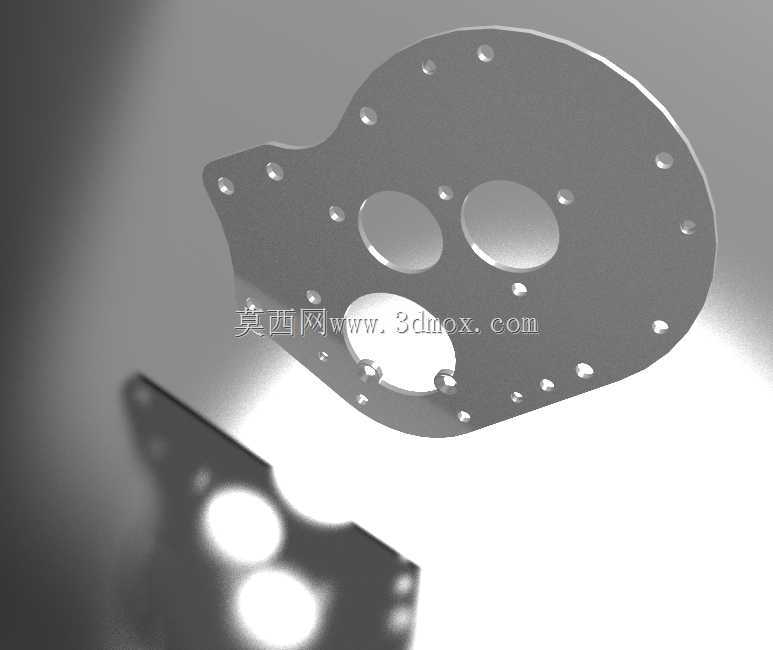

莱兰Mini A系列引擎适配背板结构

　　这款背板是适配莱兰Mini非A+版本引擎的配套安装构件，主要服务于经典小型乘用车动力舱的正时系统装配场景，在引擎前端的正时链齿组区域承担定位、承托与密封配合的作用，和双正时链齿轮组件配套完成配气机构的动力传递路径固定。从实际装车的边界条件来看，该背板的安装面完全贴合对应型号引擎的缸体前端面，所有安装孔位的位置度公差严格匹配缸体上的预制螺纹孔，采用沉头螺钉完成锁紧固定，安装后螺钉头部完全沉入孔位沉台内，不会突出背板平面干涉正时链、张紧器等周边运动部件的运行轨迹。设计阶段首先还原了早期非A+版本Mini引擎的原始缸体端面尺寸，区别于后期改款的A+系列引擎结构，这款背板的轮廓完全规避了A+版本上新增的传感器、油路凸台结构，

　　整体轮廓随缸体前端的不规则外形做随形设计，在保证覆盖正时链组运行区域、阻挡外界杂物侵入正时腔的前提下，尽可能做了轻量化的开孔处理，三个大尺寸开孔分别对应正时链轮的避让位置、检修观察位，既减少了构件自身重量，也给正时系统的日常检修、间隙调整预留了操作空间。板件上的所有安装孔位都做了锪平处理，保证沉头螺钉安装后端面的平面度，避免锁紧后出现应力集中导致板件变形，同时板件边缘做了小尺寸的翻边处理，提升整体刚性，减少引擎运行过程中振动带来的板件共振异响。在实际维修替换场景中，这款背板可以直接匹配对应年款Mini车型的原装缸体，不需要对缸体做额外的扩孔、打磨加工，安装后和正时链盖的配合间隙均匀，不会出现密封不严导致的机油渗漏问题，

　　对于经典老车的动力修复、原厂状态还原来说，该构件的尺寸精度直接影响正时系统的运行稳定性，孔位偏差哪怕超过0.2mm，都可能导致沉头螺钉无法顺利装入，或者锁紧后板件翘曲，挤压正时链导致跳齿、配气相位偏差等严重故障。建模过程中完全参照原始配件的实物测绘尺寸，还原了所有孔位的直径、沉台深度、轮廓的不规则曲线，以及板件的厚度参数，保证三维模型和实物的安装边界完全一致，可直接用于老车配件的复刻加工、维修方案的模拟验证，也能作为小型内燃机前端附件结构设计的参考案例，帮助设计人员理解小排量横置引擎前端盖板的布局逻辑、安装避让的设计思路。
