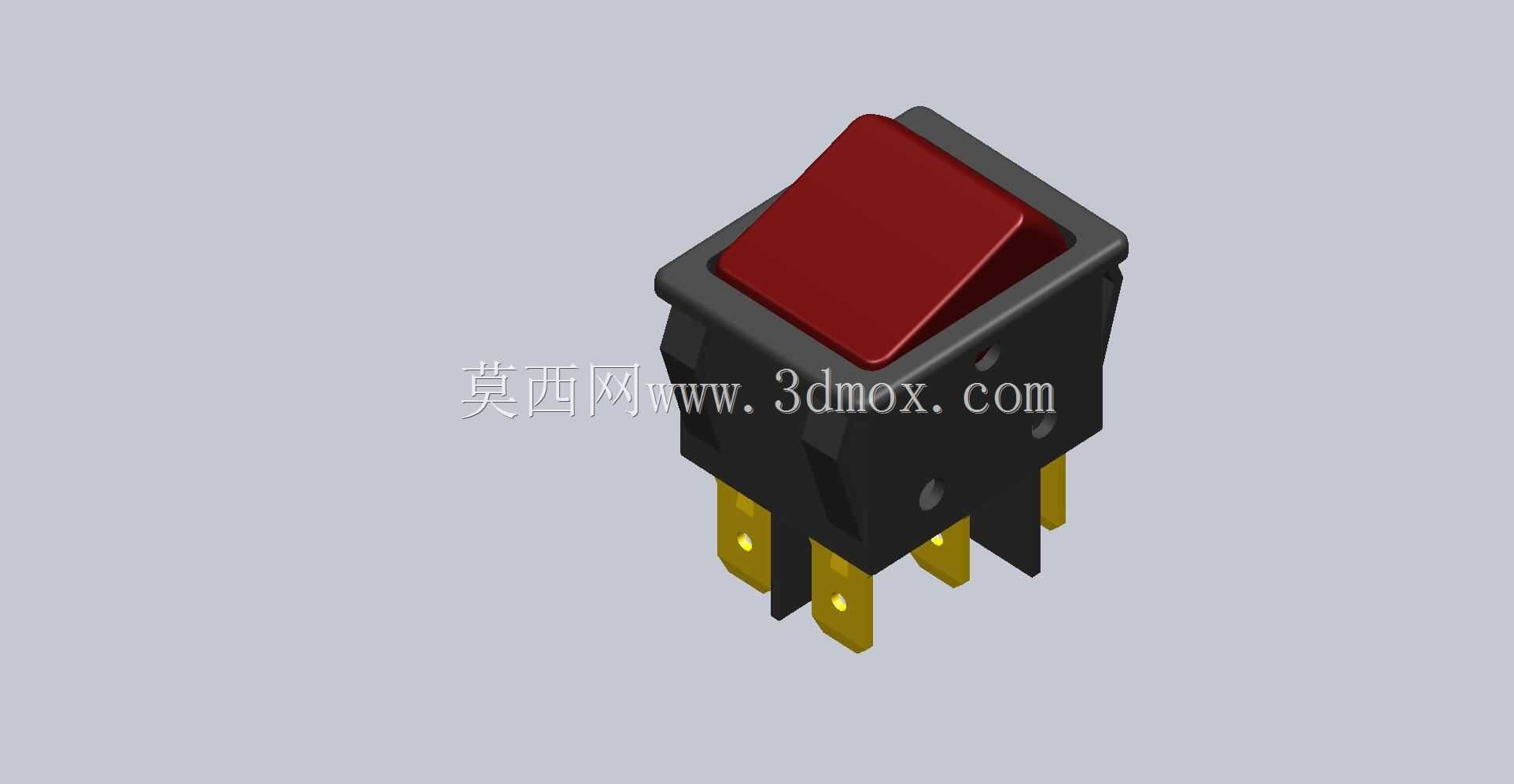

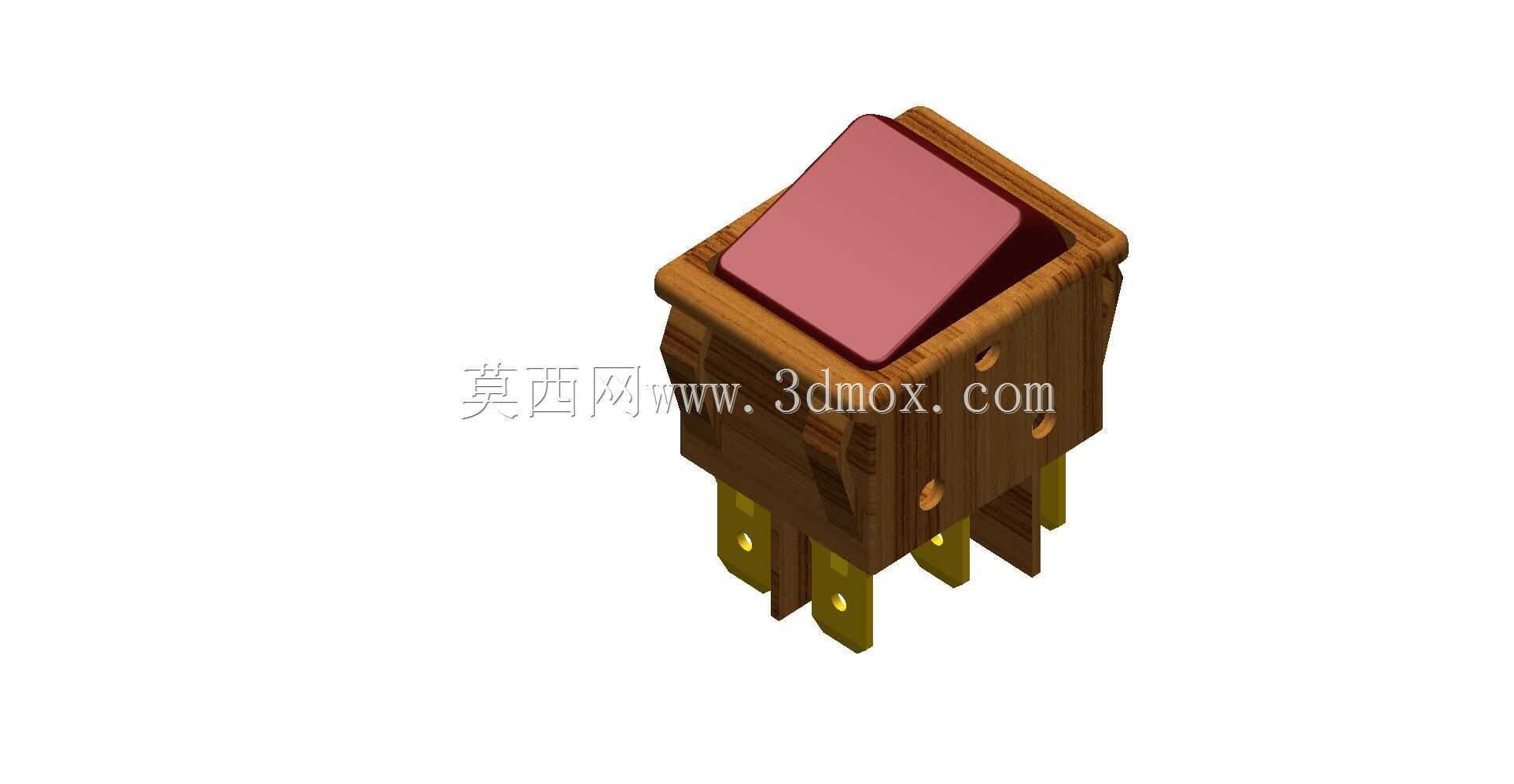

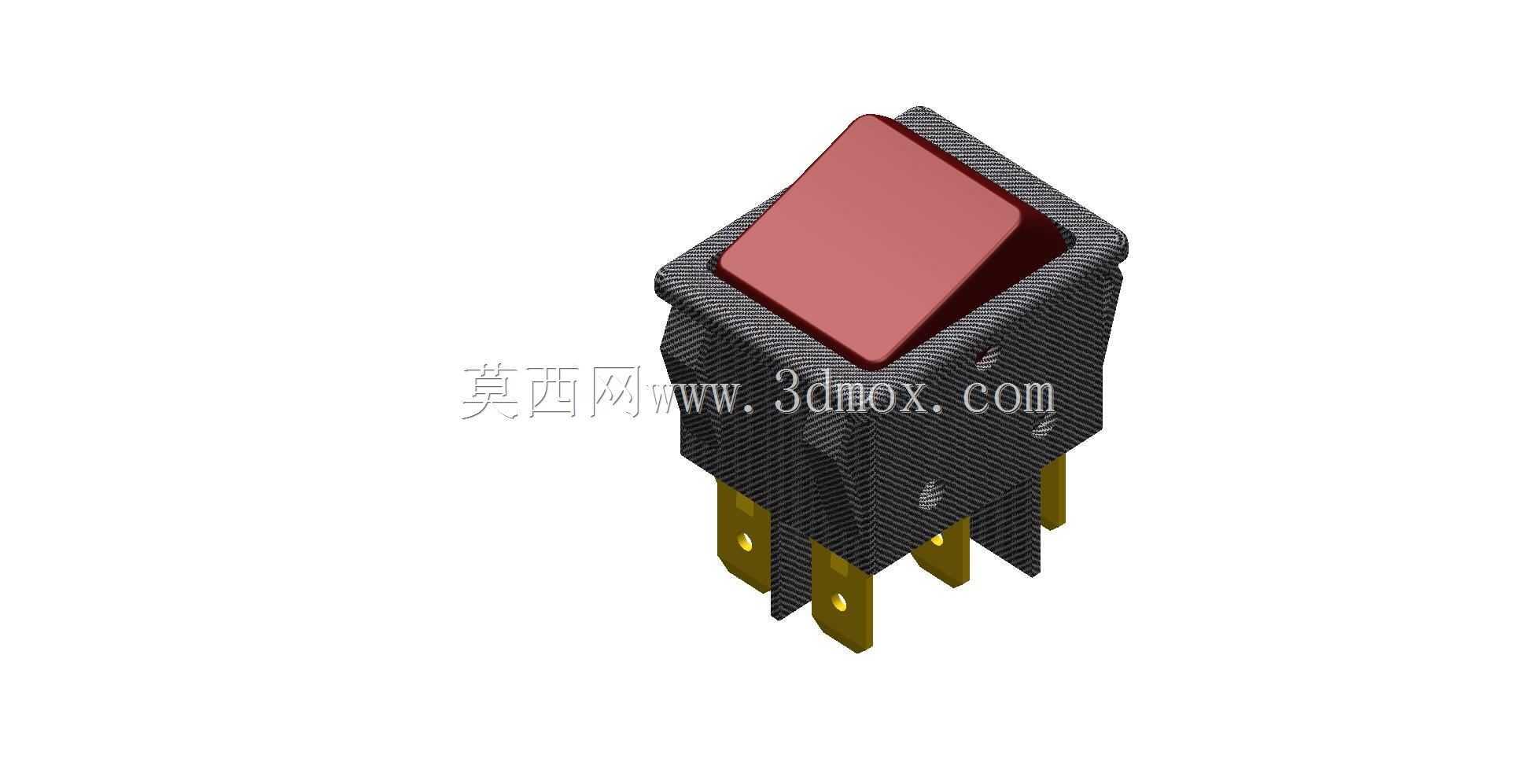

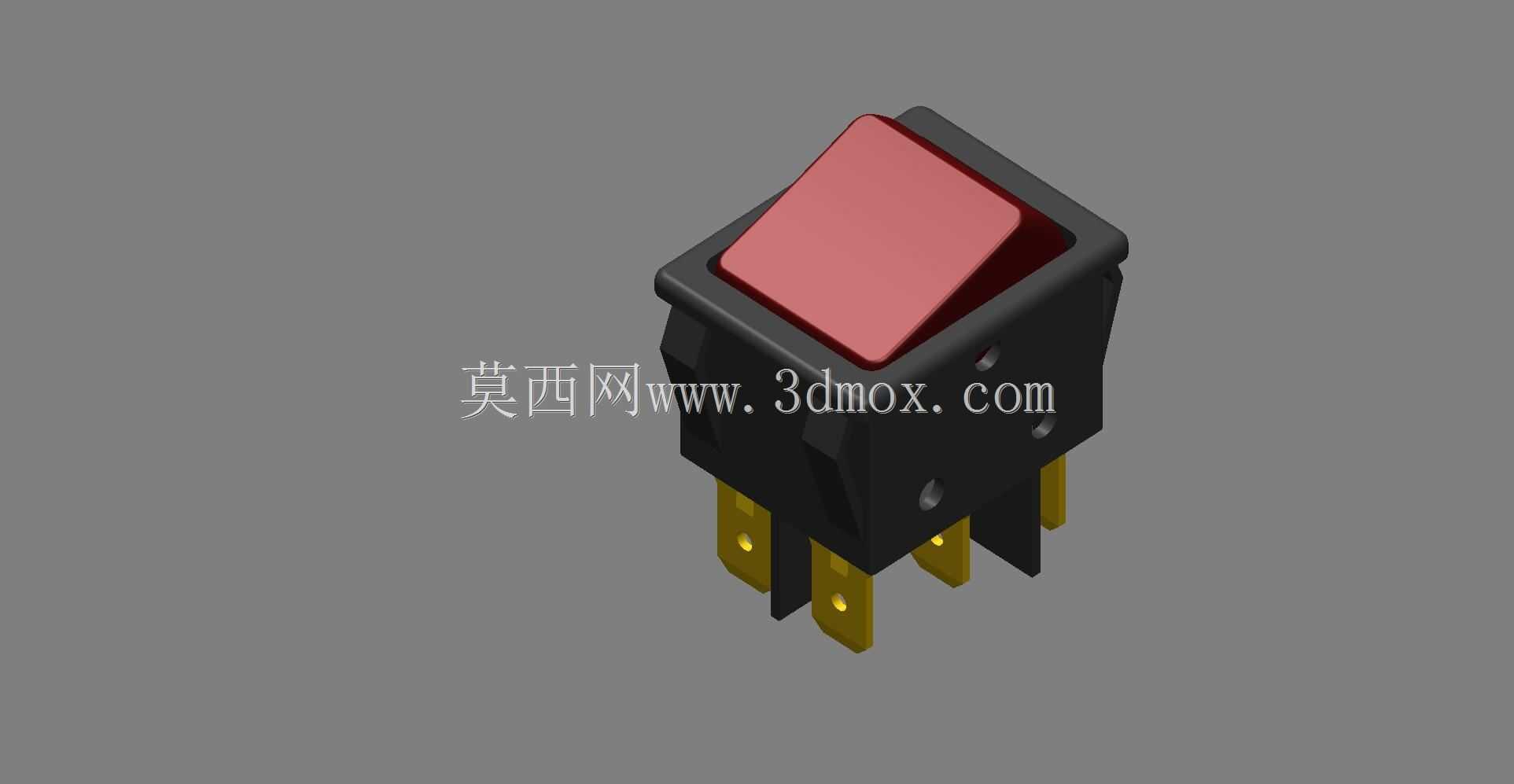

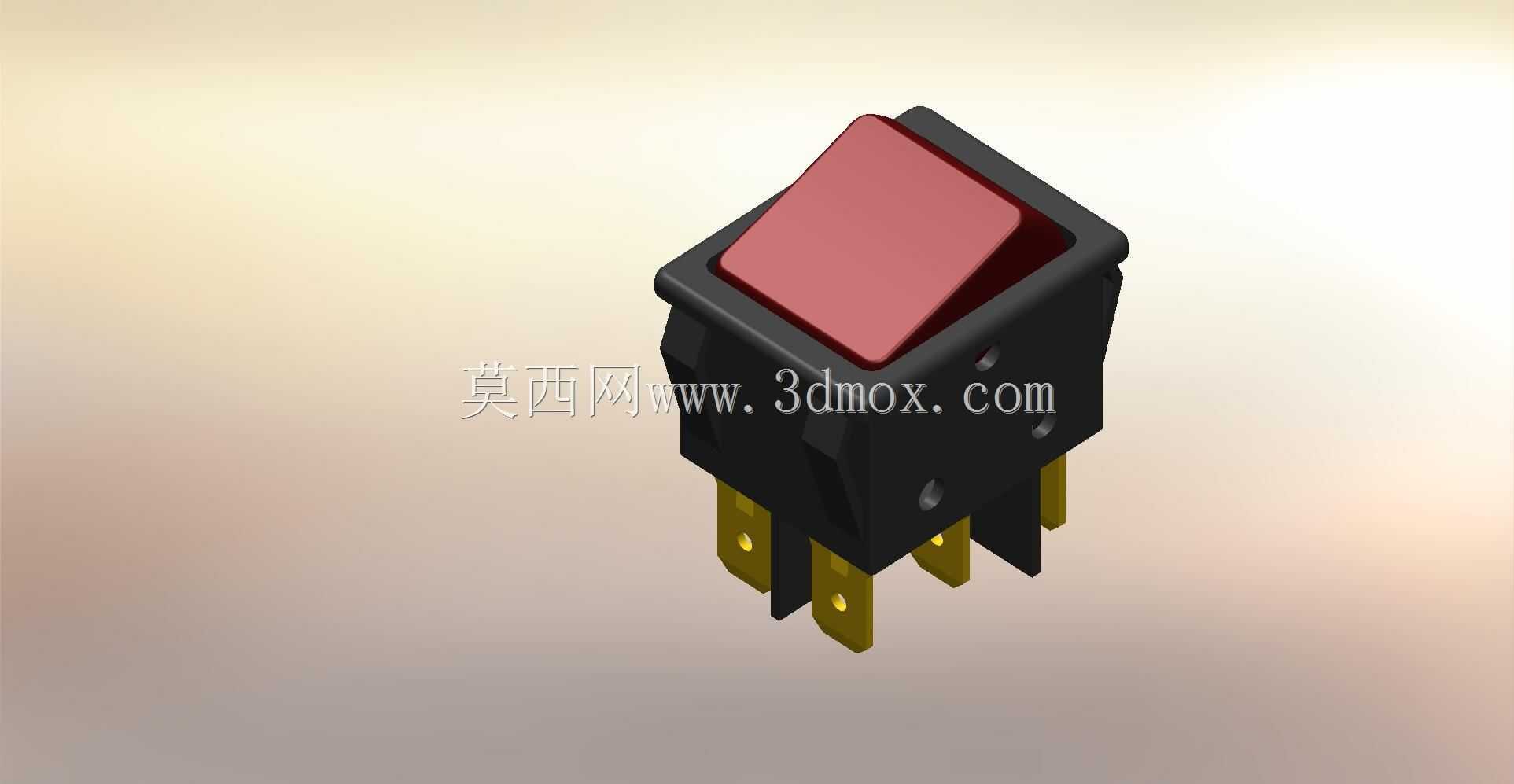

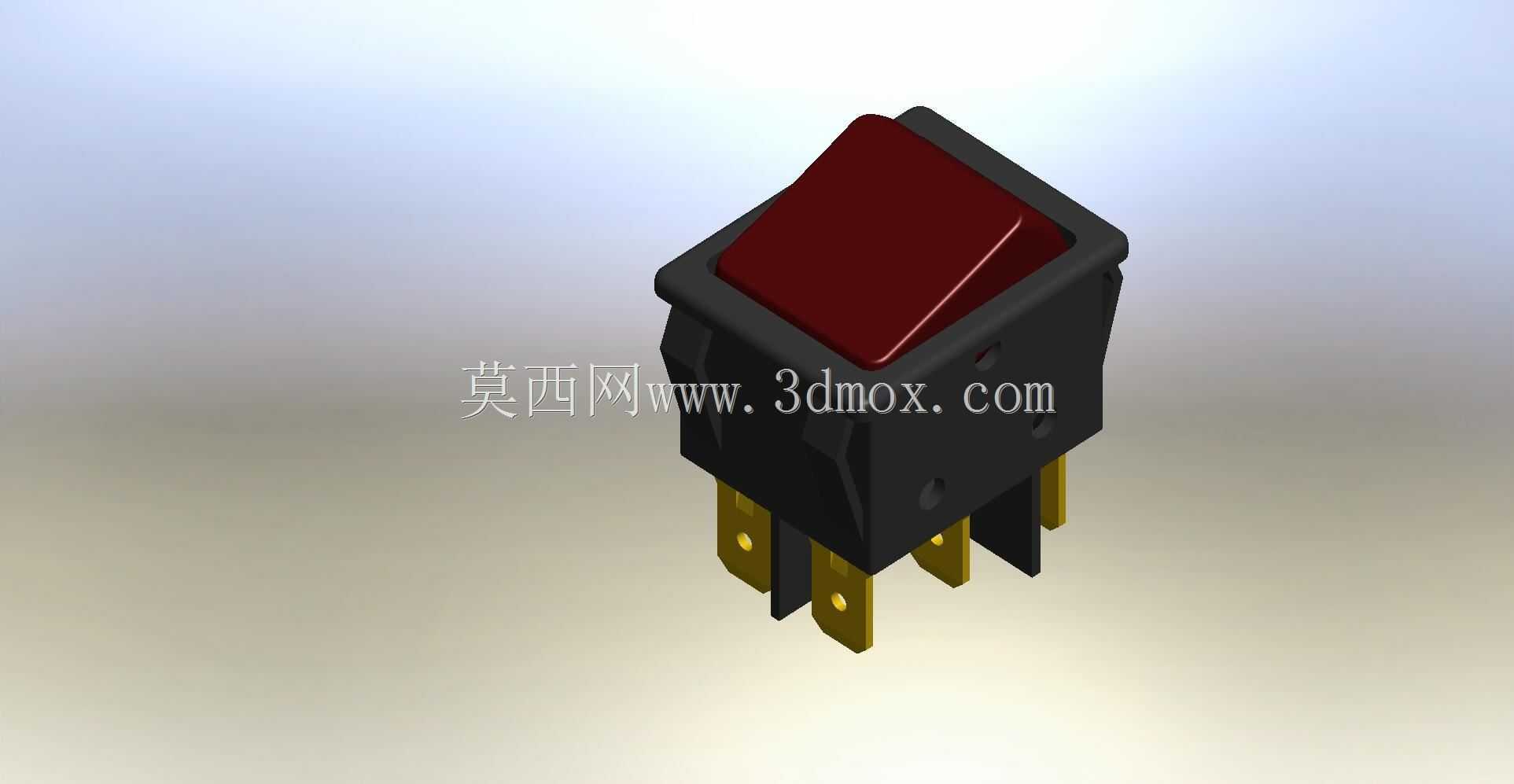

船型单翘板按钮开关结构设计

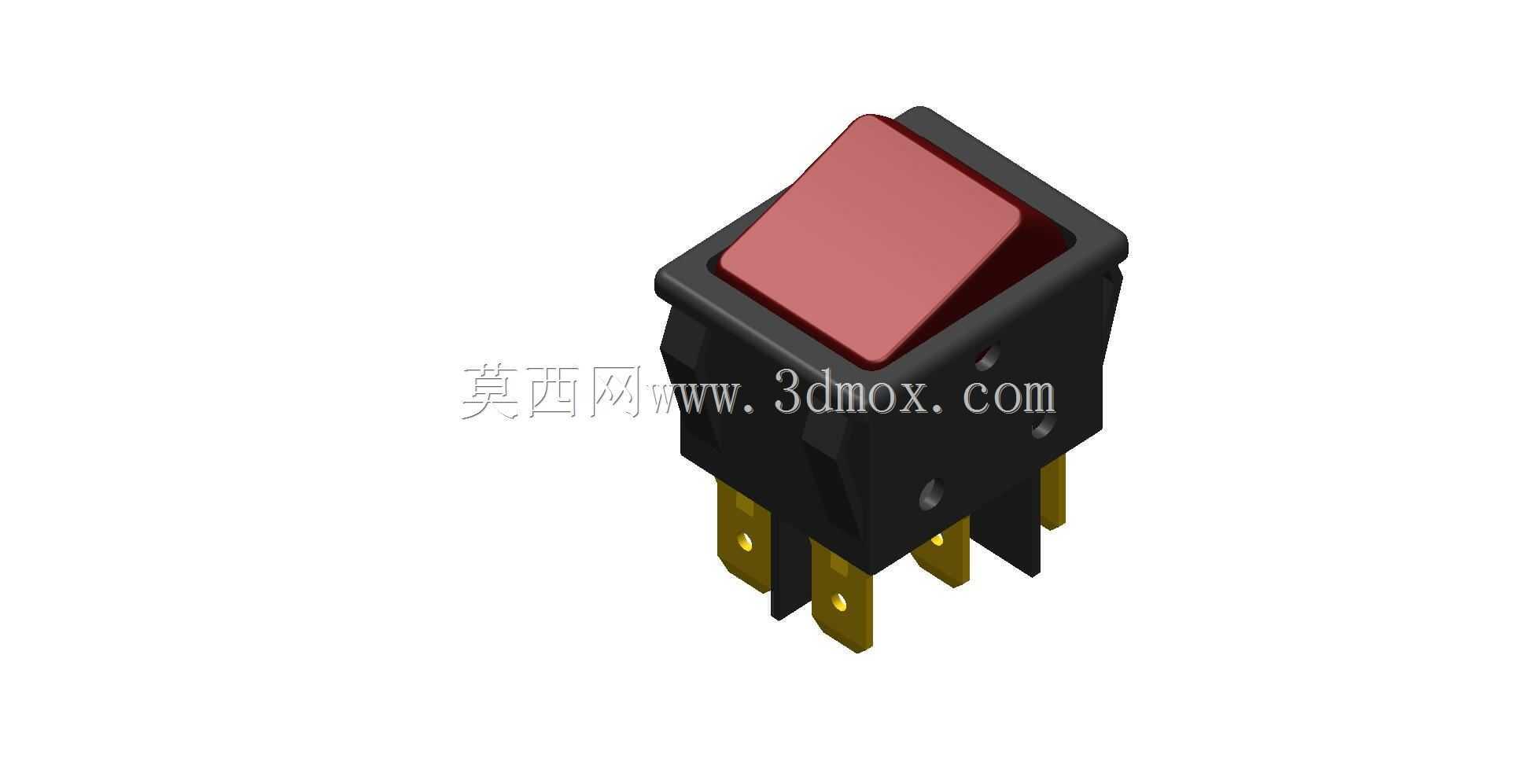

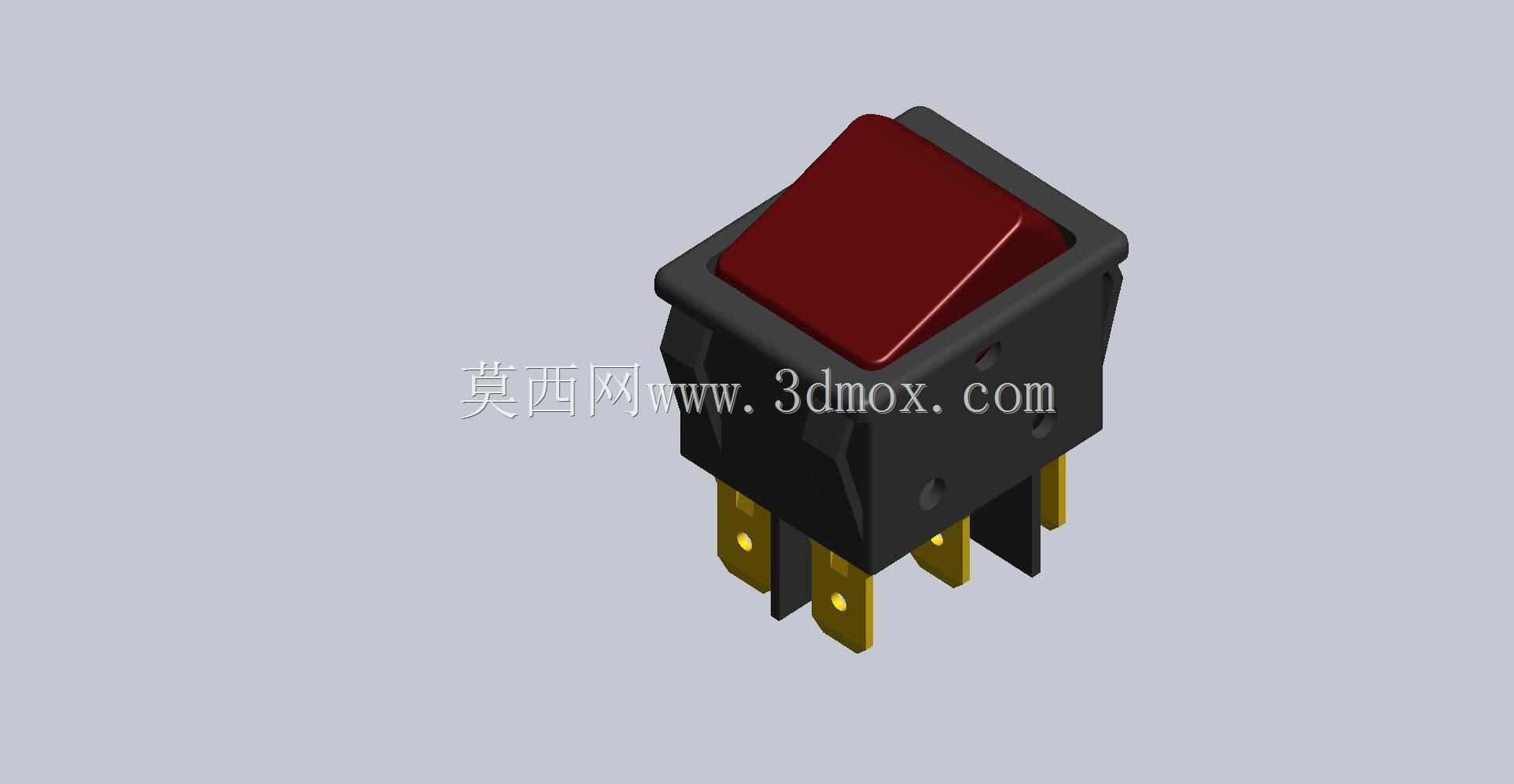

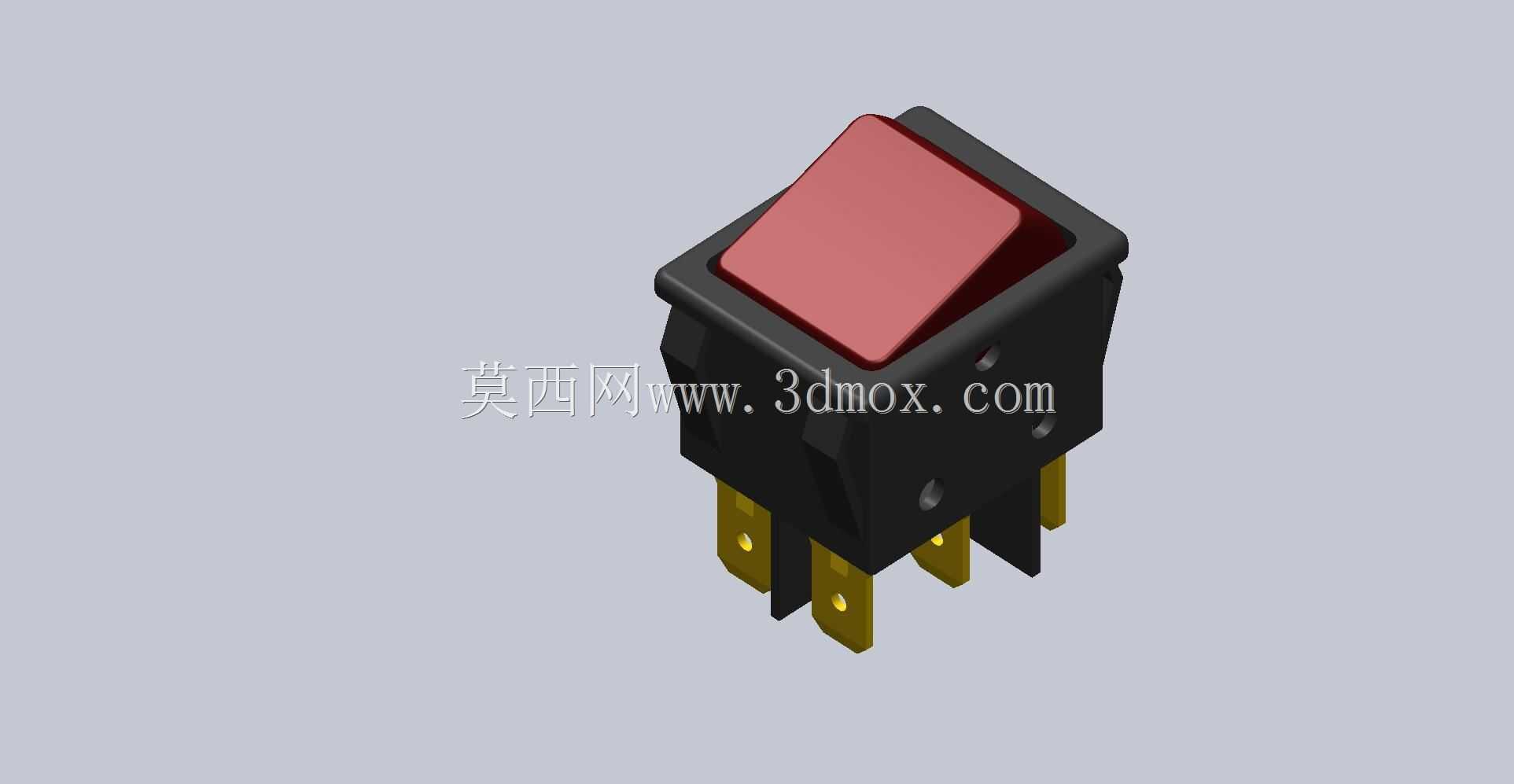

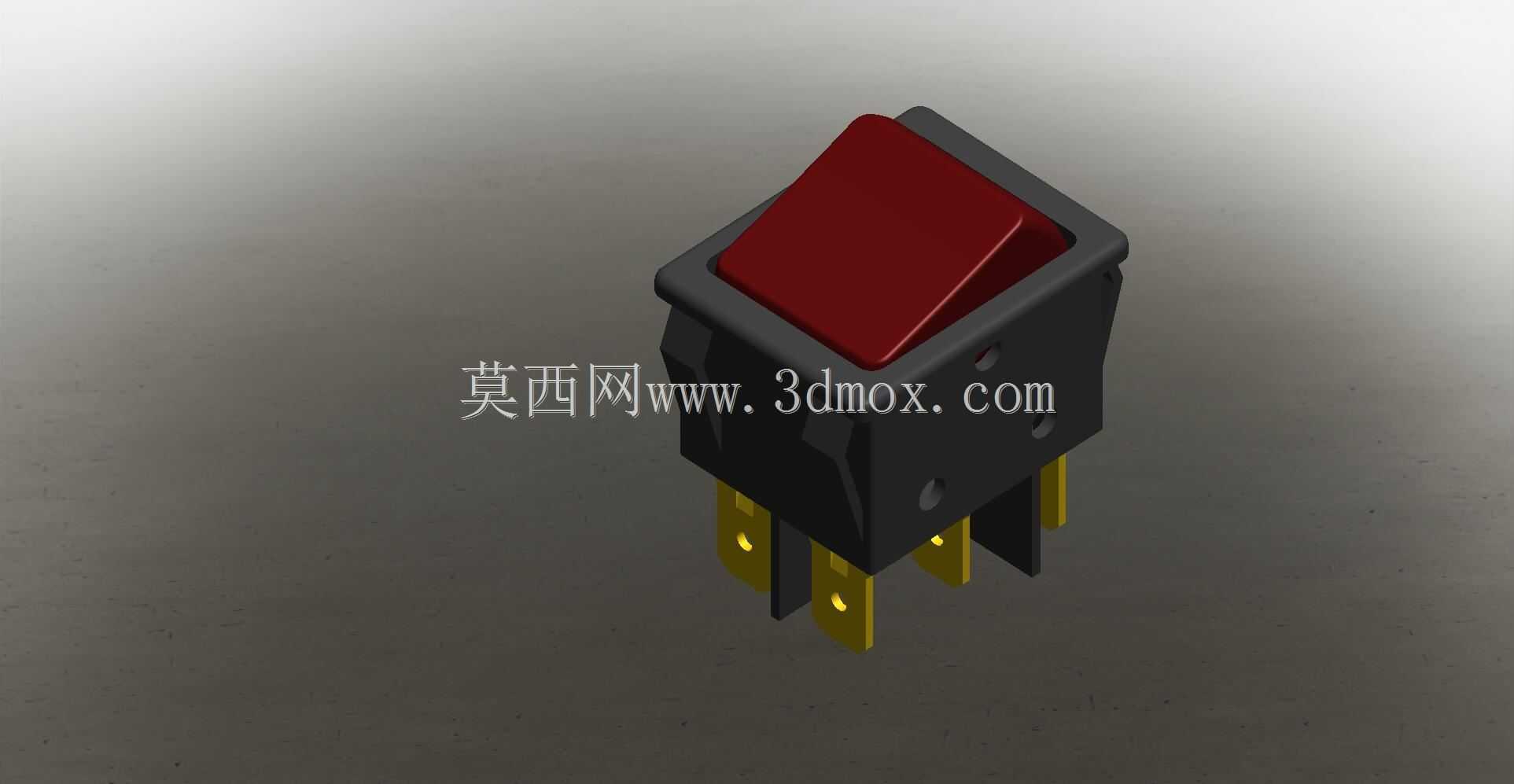

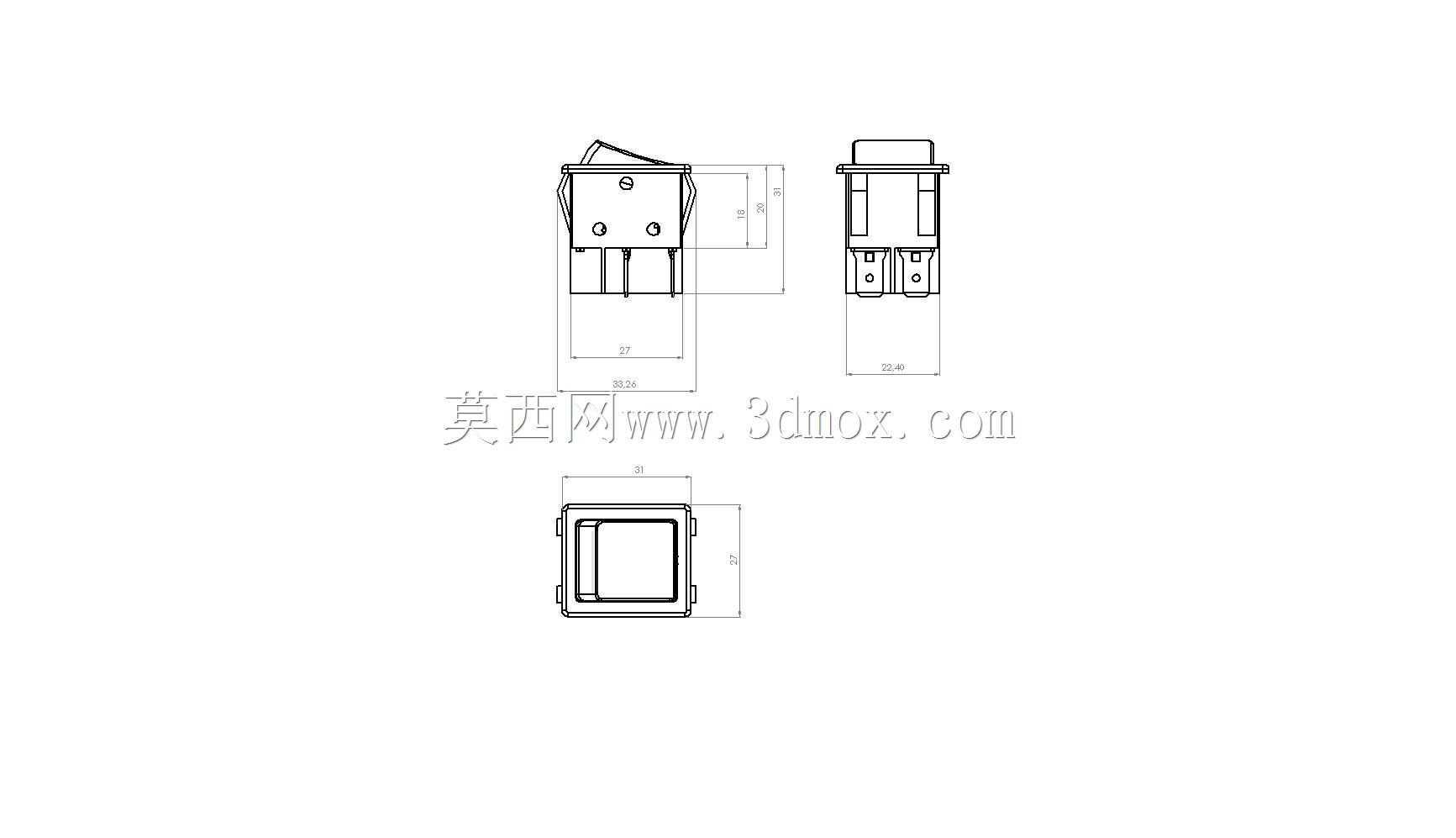

　　这类单翘板按钮开关是低压电气控制回路里用量极大的基础元件，日常在小型家电控制板、工控设备操作面板、DIY电子制作、桌面小装置供电通断场景里随处可见，属于直接面向终端操作的人机交互触点。设计时首先要匹配常规面板开孔的安装边界，外壳采用带安装卡扣的方形结构，插脚间距符合通用PCB板焊接孔位标准，不需要额外定制安装支架就能直接卡在标准厚度的设备面板上，插脚长度预留足够的焊盘焊接余量，过波峰焊时不会出现引脚偏移、虚焊的问题。按键部分做了微凸的方形翘板造型，表面做细微的磨砂纹理处理，手指按压时不会打滑，按压行程控制在合理区间，按动时的反馈力度适中，不会出现行程过软误触发、或者行程过硬操作费力的问题，操作寿命能满足常规设备万次级的通断需求。

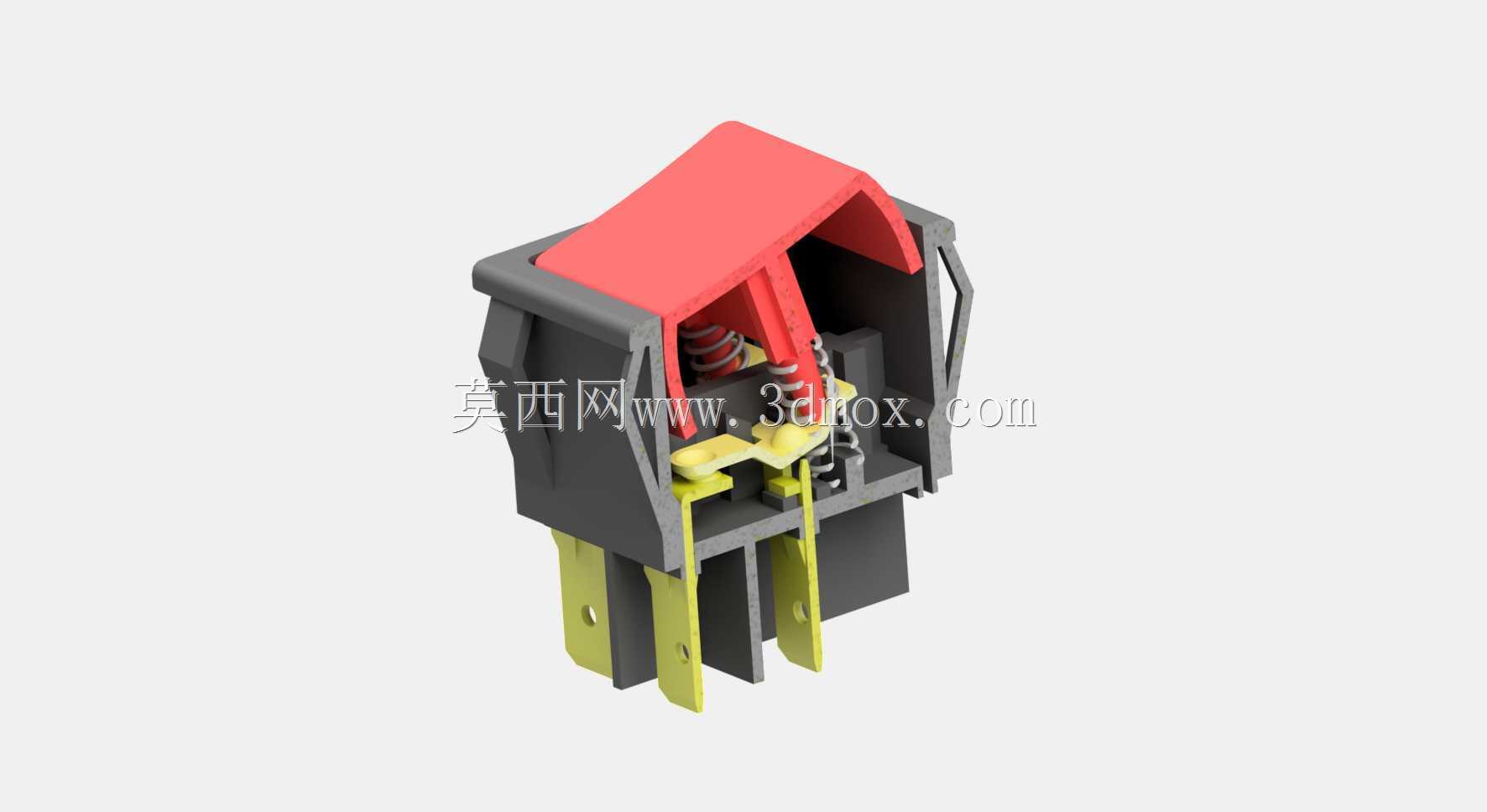

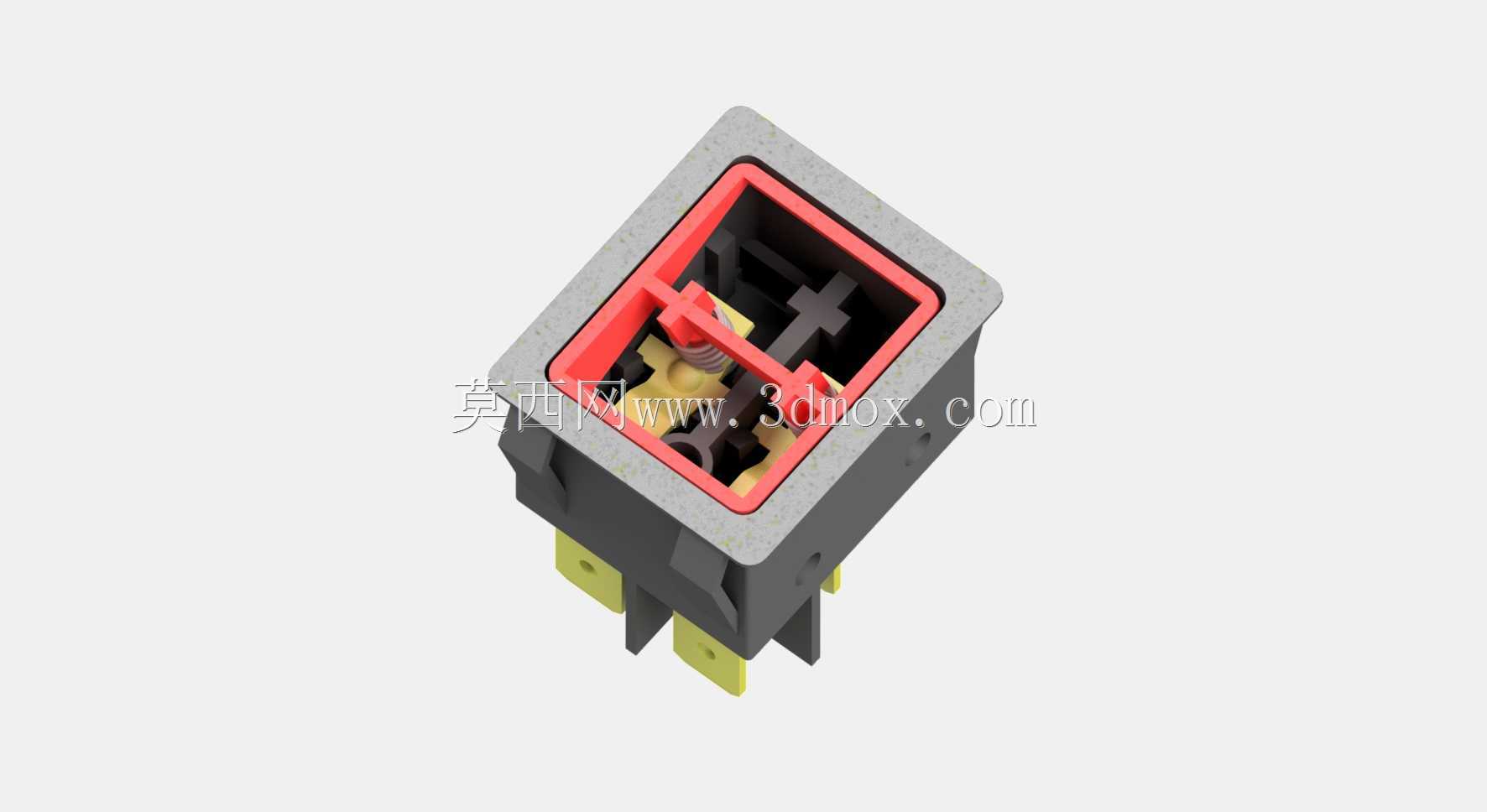

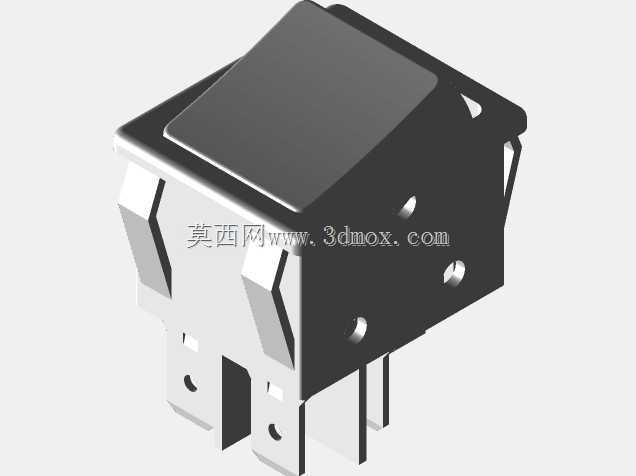

　　内部接触结构采用弹性铜件作为导通触点，接触电阻控制在极低水平，大电流通断时不会出现触点发热烧蚀的问题，绝缘外壳选用耐温阻燃的工程塑料，即使触点短时过载升温也不会出现外壳融化、漏电的安全隐患。建模时还原了外壳表面的细微防滑纹理、插脚的定位缺口、按键与外壳的配合间隙，所有配合面的公差预留符合注塑件生产的常规要求，按键与外壳的间隙控制在不会卡滞、同时不会有过大旷量的范围，插脚的位置度公差满足PCB自动插件的精度要求。这类开关的选型要匹配被控回路的额定电压电流，不能超量程使用，安装时要注意面板开孔尺寸与开关本体的匹配度，过松会导致开关在面板内晃动，过紧会挤压外壳导致内部卡滞按键无法复位。建模过程中对卡扣结构做了专门的细节还原，卡扣的倾斜角度、厚度都参考实际量产产品的参数，保证装配时卡扣能顺利卡入面板开孔，同时拆卸时不会轻易断裂，插脚的根部做了加强筋结构，焊接或者插拔接线时不会出现插脚弯折、根部断裂的问题。
