弧形塑料拉手结构及注塑成型方案

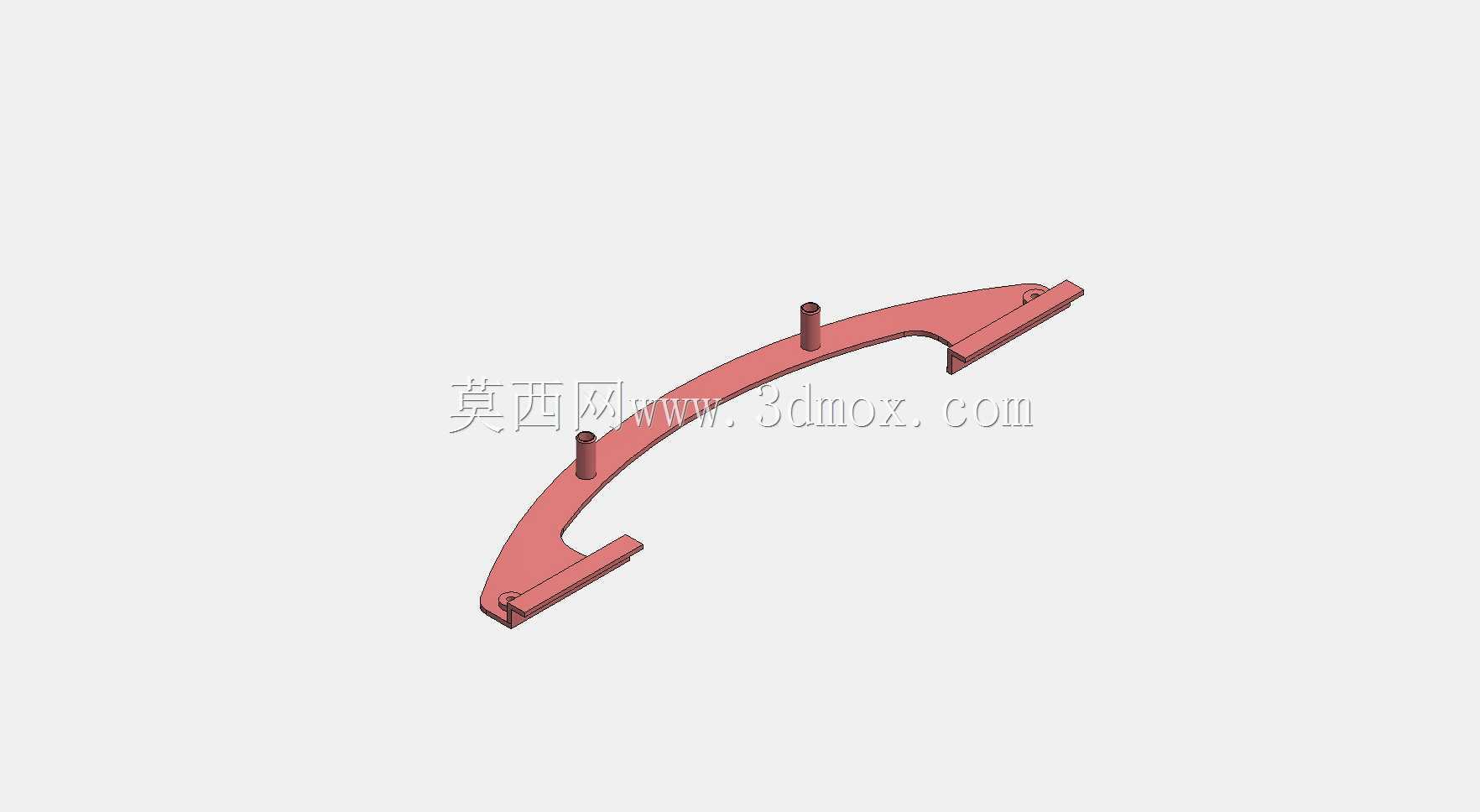

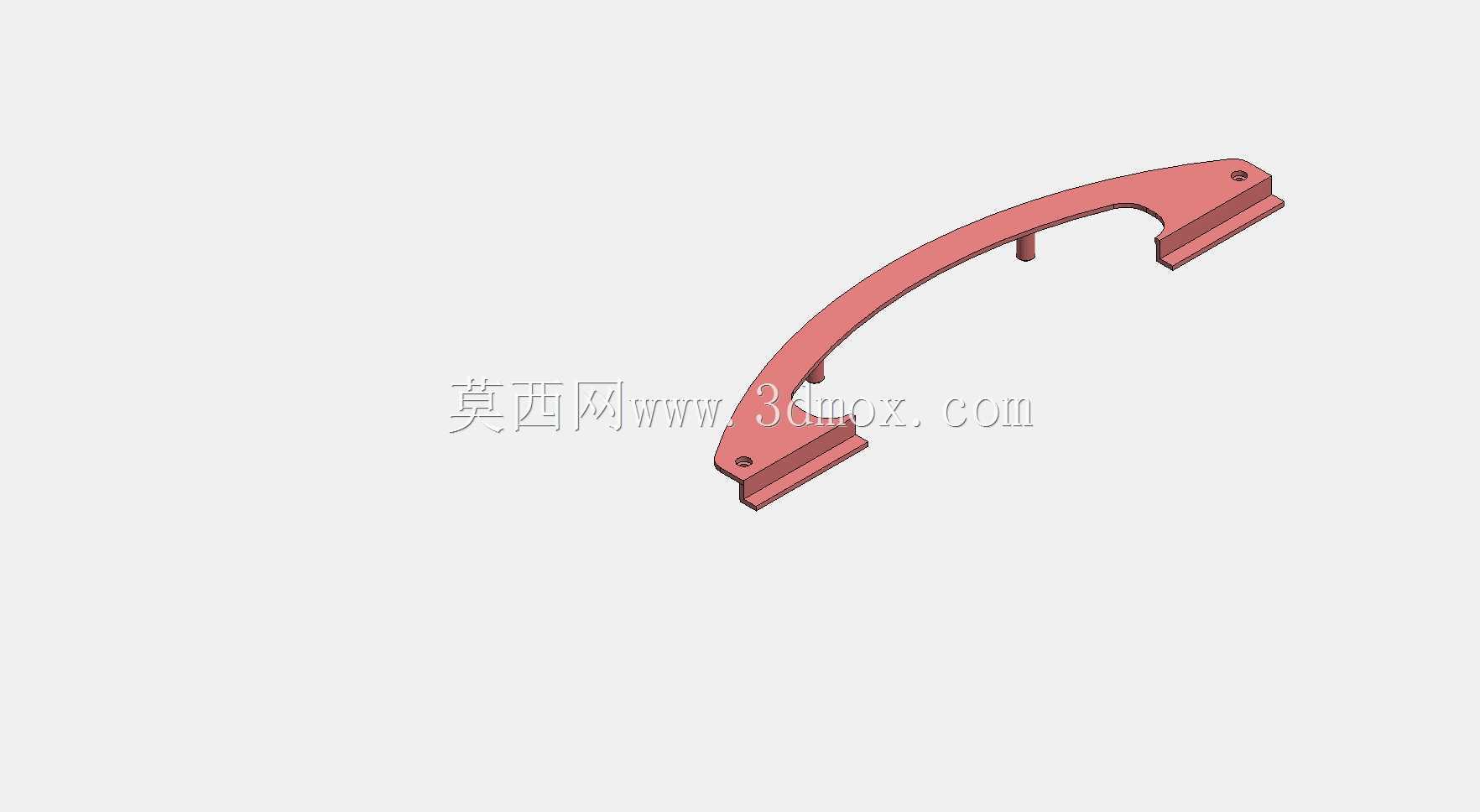

　　这类弧形塑料拉手多用于中小型柜体、便携设备箱、轻型家具的启闭操作场景，相比金属拉手自重更低，注塑成型后表面一致性好，批量生产的成本控制优势明显，日常使用中不会出现金属件易锈蚀、边缘划手的问题，适配多数民用及轻工业设备的外观搭配需求。从功能特性来看，该拉手主体采用弧形过渡的梁式结构，握持段的弧度贴合人手自然抓握的弯曲形态，抓握时受力均匀，长时间启闭操作不会产生明显的硌手感；两端设置带安装孔的平直固定座，固定座与弧形握持段之间做了渐变加厚的过渡结构，避免应力集中导致的连接处断裂，固定座上的安装孔位可适配标准规格的自攻螺丝或机丝螺丝，安装时不需要额外加工复杂的适配结构，直接在安装面预钻对应孔位即可完成固定。

　　设计过程中优先考虑了注塑成型的工艺可行性，整体壁厚保持均匀过渡，没有出现壁厚突变的区域，避免成型后出现缩痕、翘曲等缺陷；弧形主体内侧设置的小型定位柱，既可以在安装时起到预定位作用，避免拉手安装时出现偏移，也能在一定程度上提升握持段的结构刚性，减少长期受力后的形变余量。安装边界方面，两端固定座的间距决定了安装面需要预留的最小开孔跨度，固定座的厚度控制在合理范围，安装后拉手与安装面之间预留了足够的握持间隙，不会出现手指塞不进去的情况；整体外轮廓的弧形最高点与安装面的距离经过优化，既保证了足够的握持空间，也不会因为突出过高导致日常使用中发生磕碰。结构受力层面，针对日常启闭时的拉拽受力，弧形梁的截面采用了带加强筋的槽型结构，

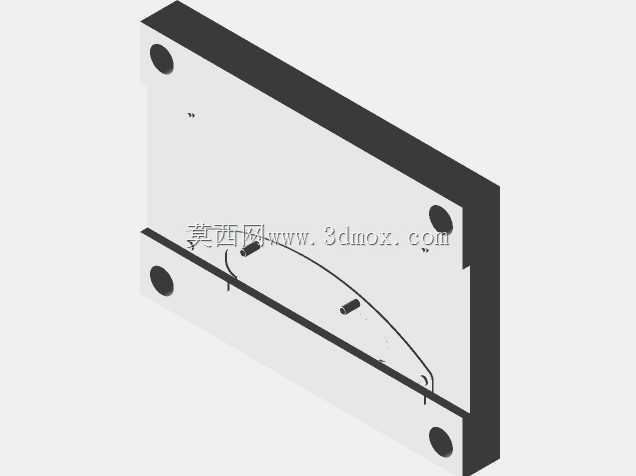

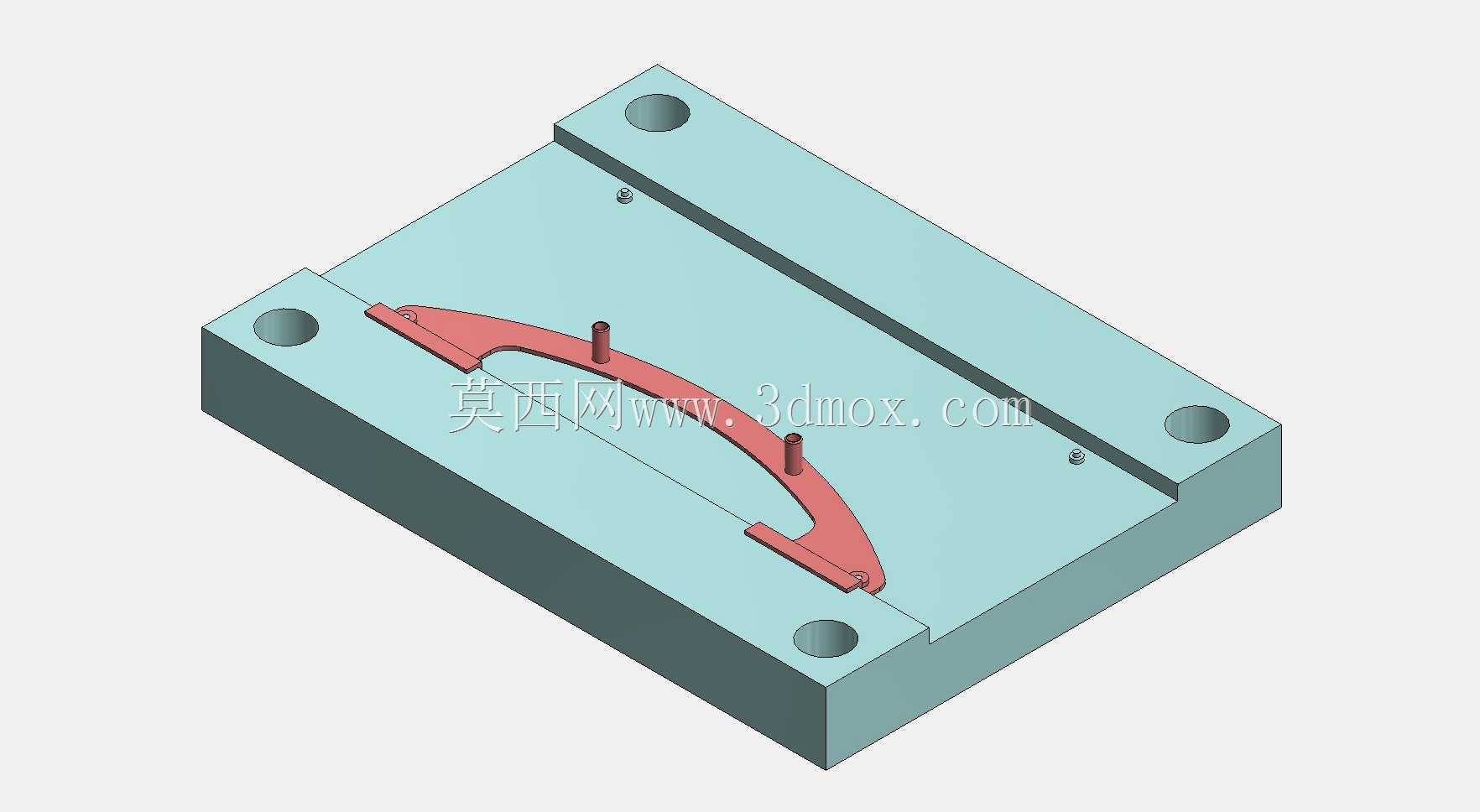

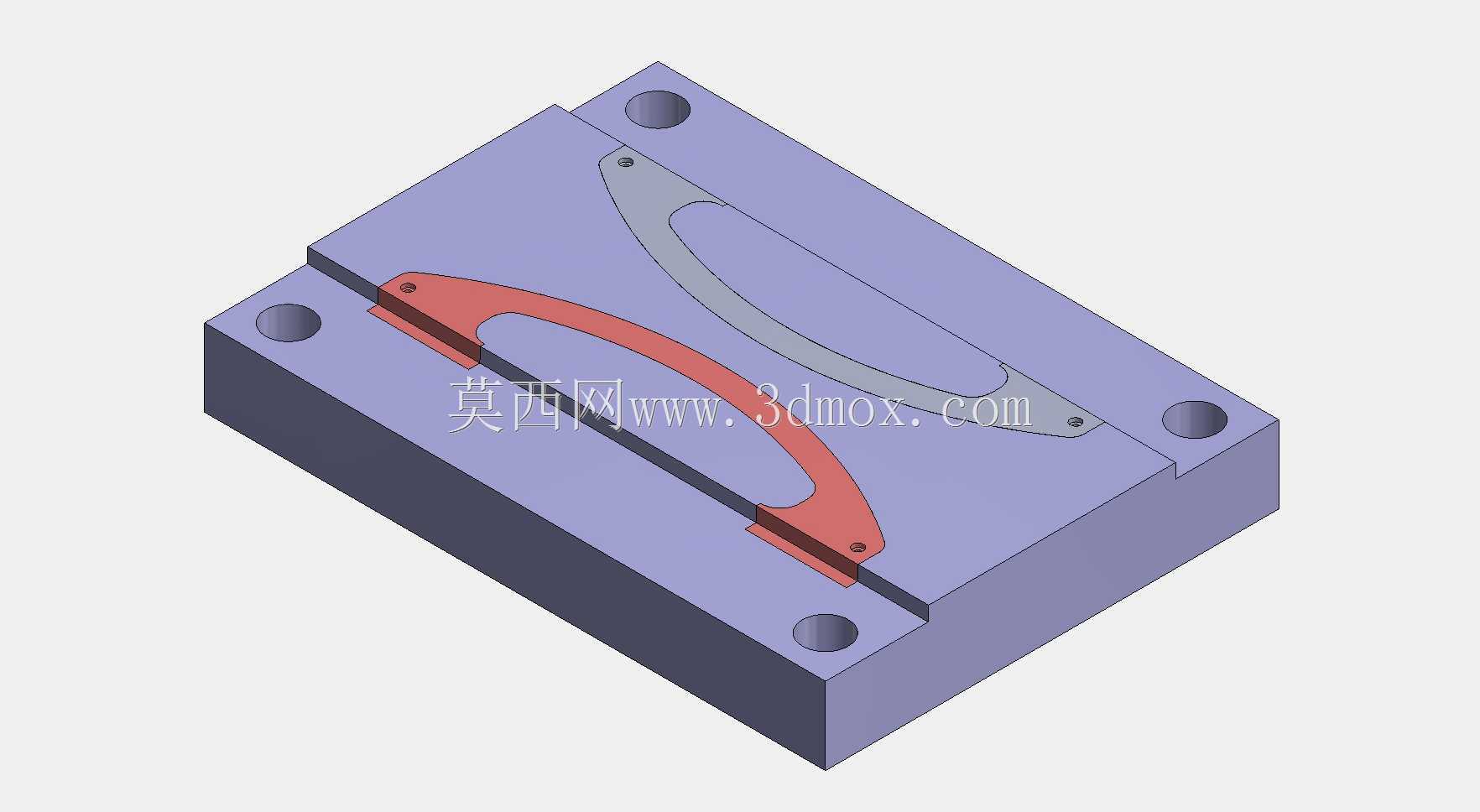

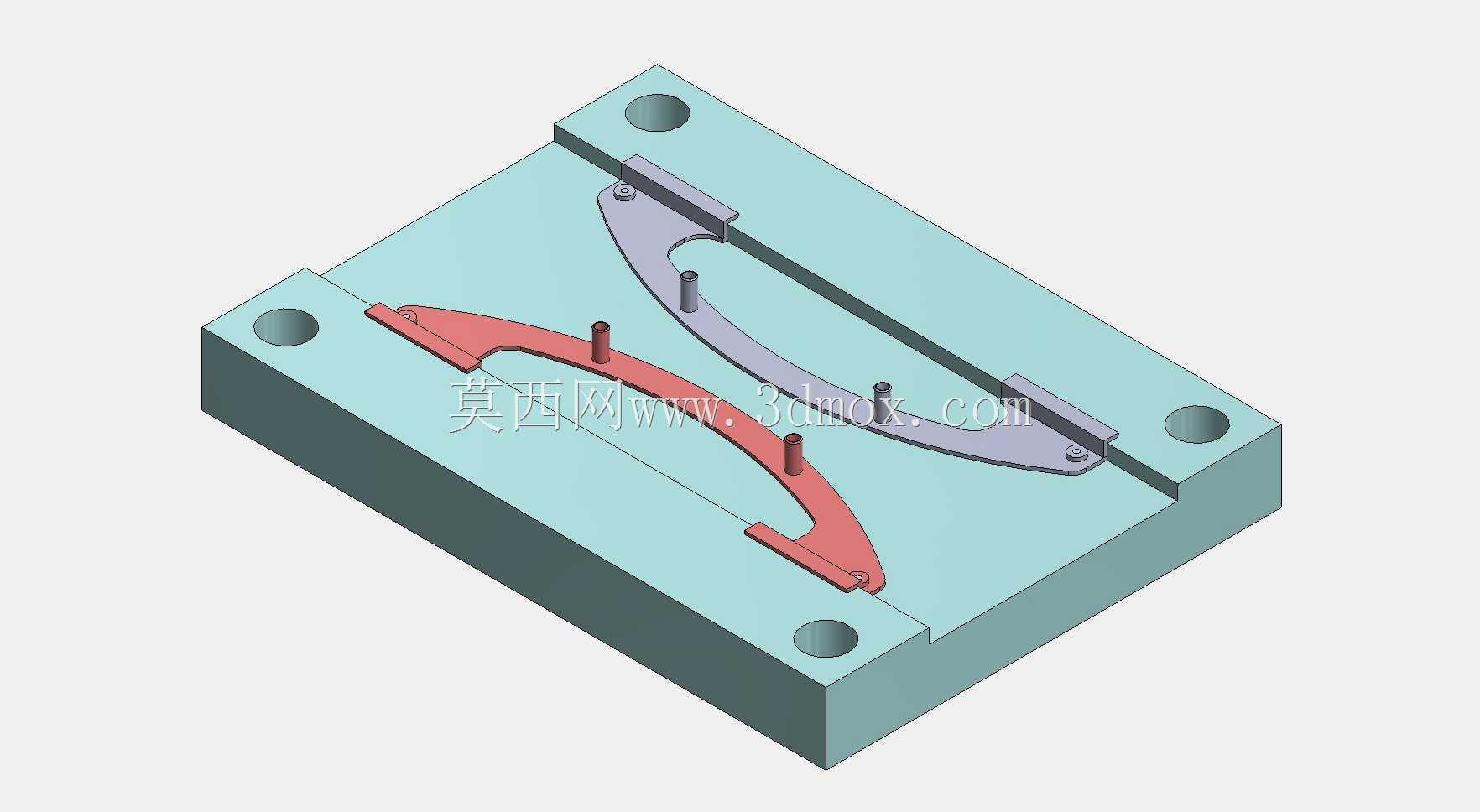

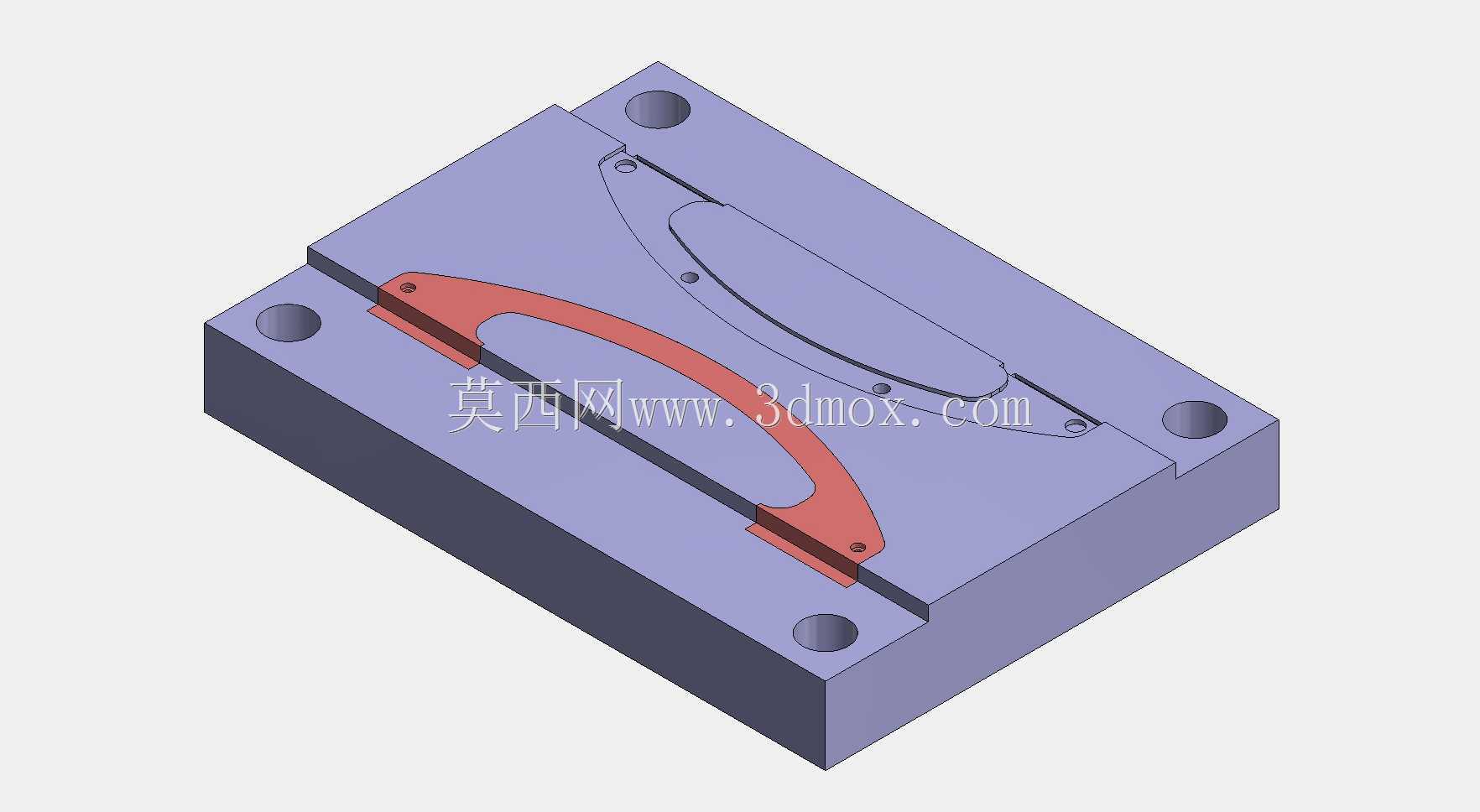

　　在不增加整体壁厚的前提下提升了抗弯强度，经过受力校核，能够满足常规使用场景下的拉拽载荷要求，不会出现正常使用下的断裂变形；成型方案上，分型面设置在固定座与弧形段的衔接位置，进胶点选在固定座的背面，不会在外观面留下明显的浇口痕迹，保证成型后外观面的整洁度，不需要额外做大量的后处理打磨工序。
