无内胎轮胎金属气门座圈结构设计

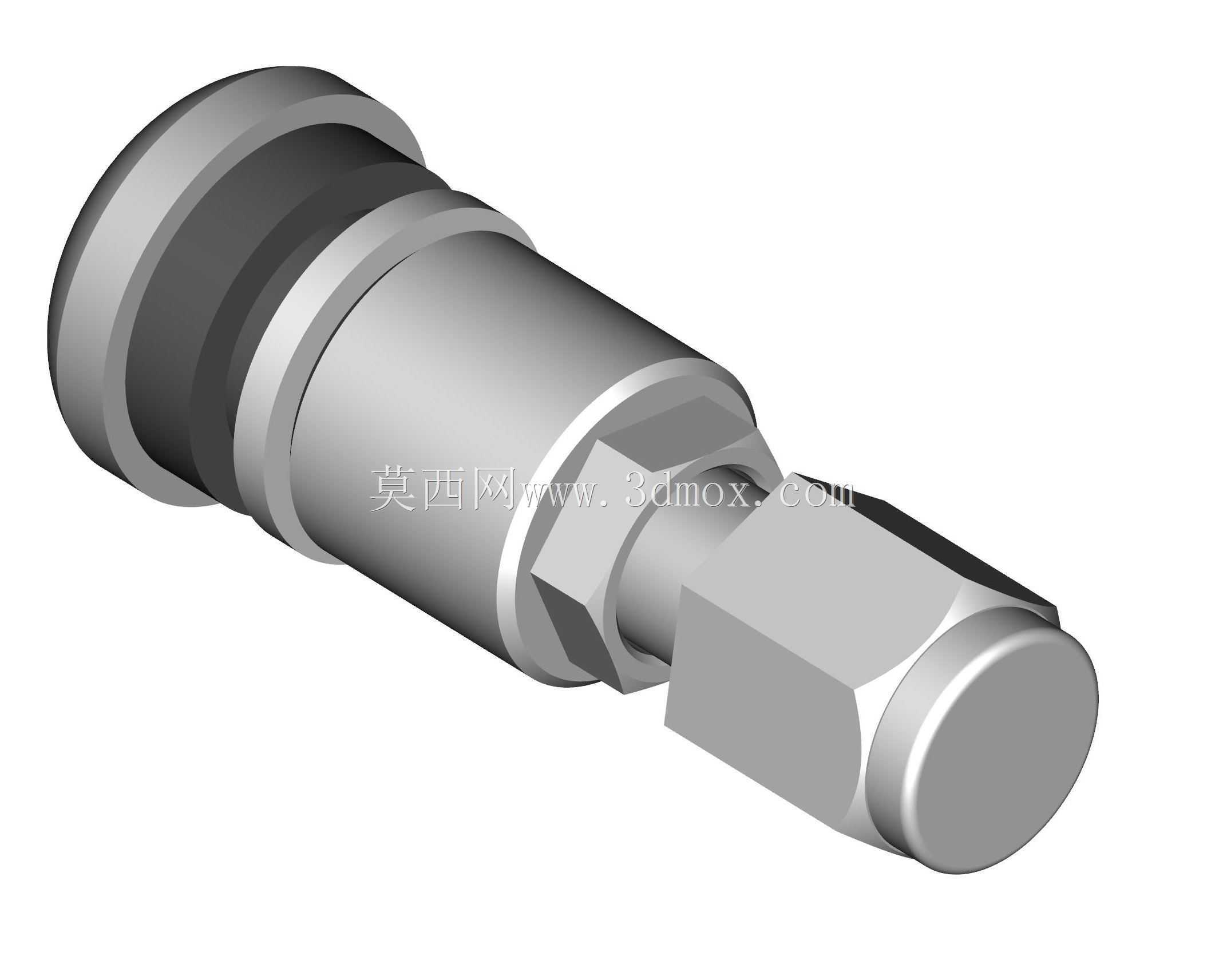

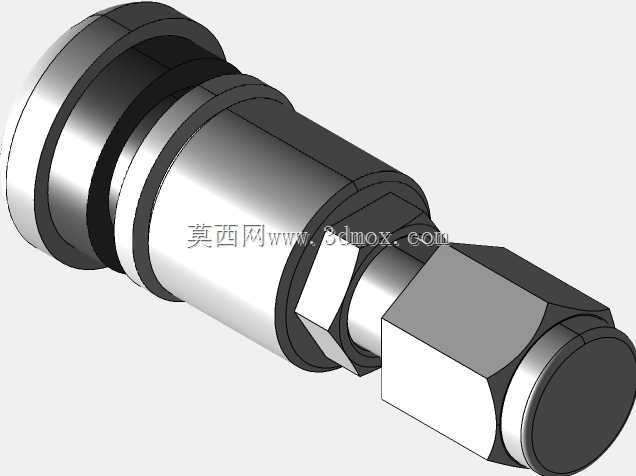

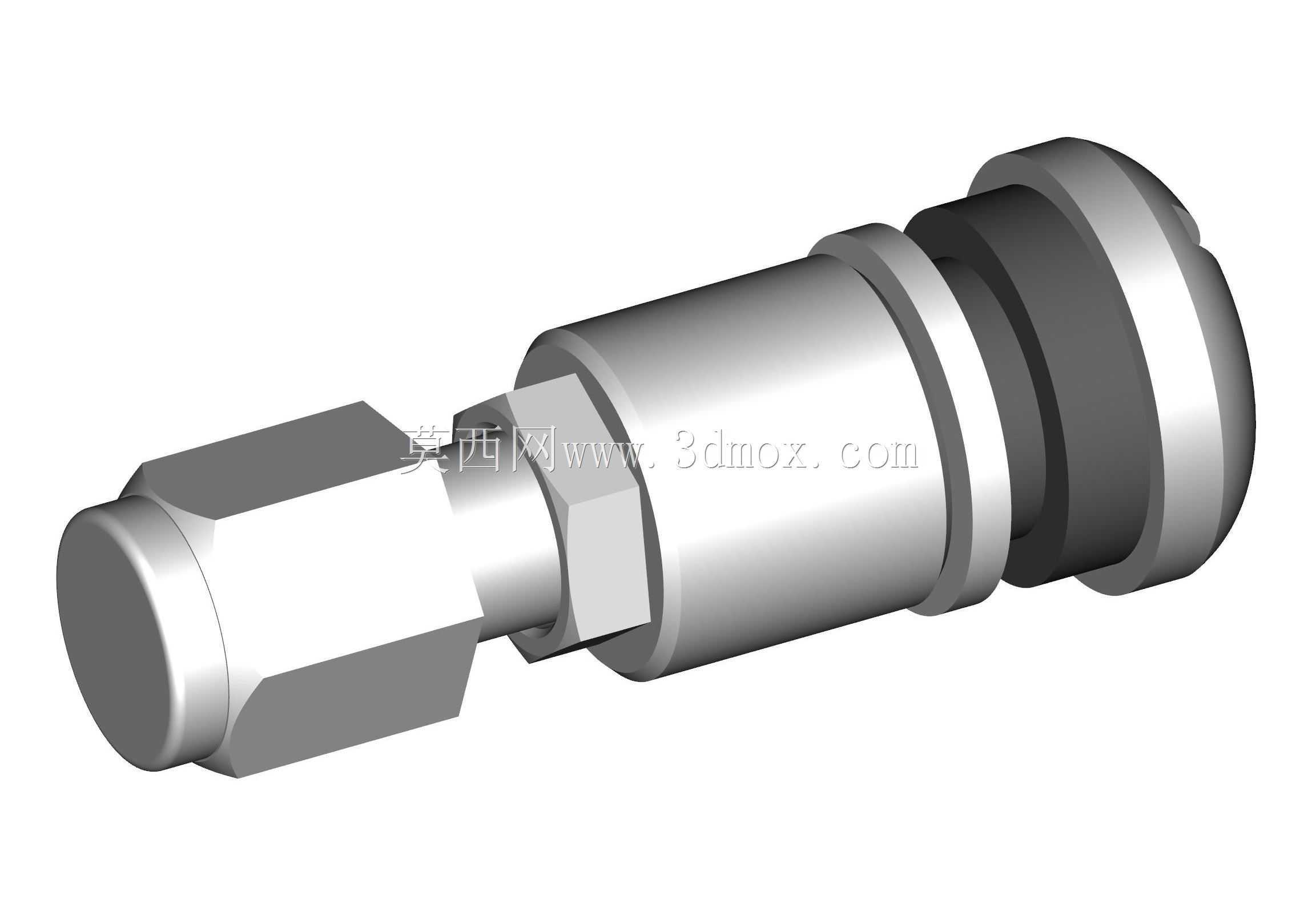

　　日常接触的乘用车辆、竞技赛车的无内胎轮胎配置中，这类金属气门座圈是轮胎充气保压回路里的核心衔接构件，区别于传统有内胎的气门结构，它直接卡装在轮辋的专用安装孔位上，不需要依托内胎完成定位，整体为一体化金属机加工结构，从轮辋外侧穿入安装孔后，靠根部的多级台阶轴肩完成轴向限位，配合橡胶密封垫圈就能阻断轮辋安装位的漏气路径。做结构设计的时候，首先要匹配对应轮辋的安装孔公差，杆部的外径尺寸要和轮辋孔保持合理的过渡配合，既不能过松导致行驶中出现径向窜动，也不能过紧造成装配时橡胶密封件被切损。外露端的六角结构是专门预留的装配施力位，安装时可以用标准开口扳手卡持拧紧，避免整个阀体跟转损伤密封面，末端的外螺纹采用轮胎气门的专用特殊标准，

　　和通用的气门帽、充气接头完全适配，不需要额外做转换接头。从实际使用场景来看，这类结构常被用在高负荷的赛车轮胎、改装车轮胎上，金属材质的阀体抗冲击能力远优于普通橡胶气门，在车辆高速行驶、轮胎持续产生高温的工况下，不会因为橡胶老化出现开裂漏气的问题，杆部的多道环形槽是用来卡装密封胶圈的，不同的槽位可以适配不同厚度的轮辋板材，覆盖常见的铸造轮辋、锻造轮辋的安装厚度范围。设计时还要考虑安装后的突出高度，不能超出轮辋的防护圈边界，避免车辆行驶中被路沿石剐蹭造成阀体变形，进气通道的内径做了等径优化，充气时的气流阻力更小，能缩短高压充气的时间，阀体内部的气门芯安装腔和通用气门芯尺寸完全通用，后期维护更换配件不需要找专用件，

　　普通维修网点就能完成维保替换。整个构件的外形做了圆滑过渡处理，没有尖锐的棱角，装配时不会刮伤轮辋的漆面，也不会割伤安装人员的手部，根部的大直径法兰盘压合面做了平面度管控，装配后和密封垫圈的贴合面没有缝隙，能在轮胎额定工作气压下长期保持密封性能，不会出现慢漏气的情况。
