带安装端子浸入式电气恒温控制器

　　这款带安装端子的浸入式恒温控制元件，主要面向各类需要直接接触被控介质实现温度通断控制的电气设备场景，常见应用在小型电加热器具、液体加热装置、机电设备过热保护回路中，作为直接感知介质温度、自动切断或接通供电回路的核心执行部件，不需要额外搭配温度变送模块，依靠内部感温结构即可实现固定阈值的通断动作，可靠性强，适合批量配套在量产民用、工业小型加热类设备中。

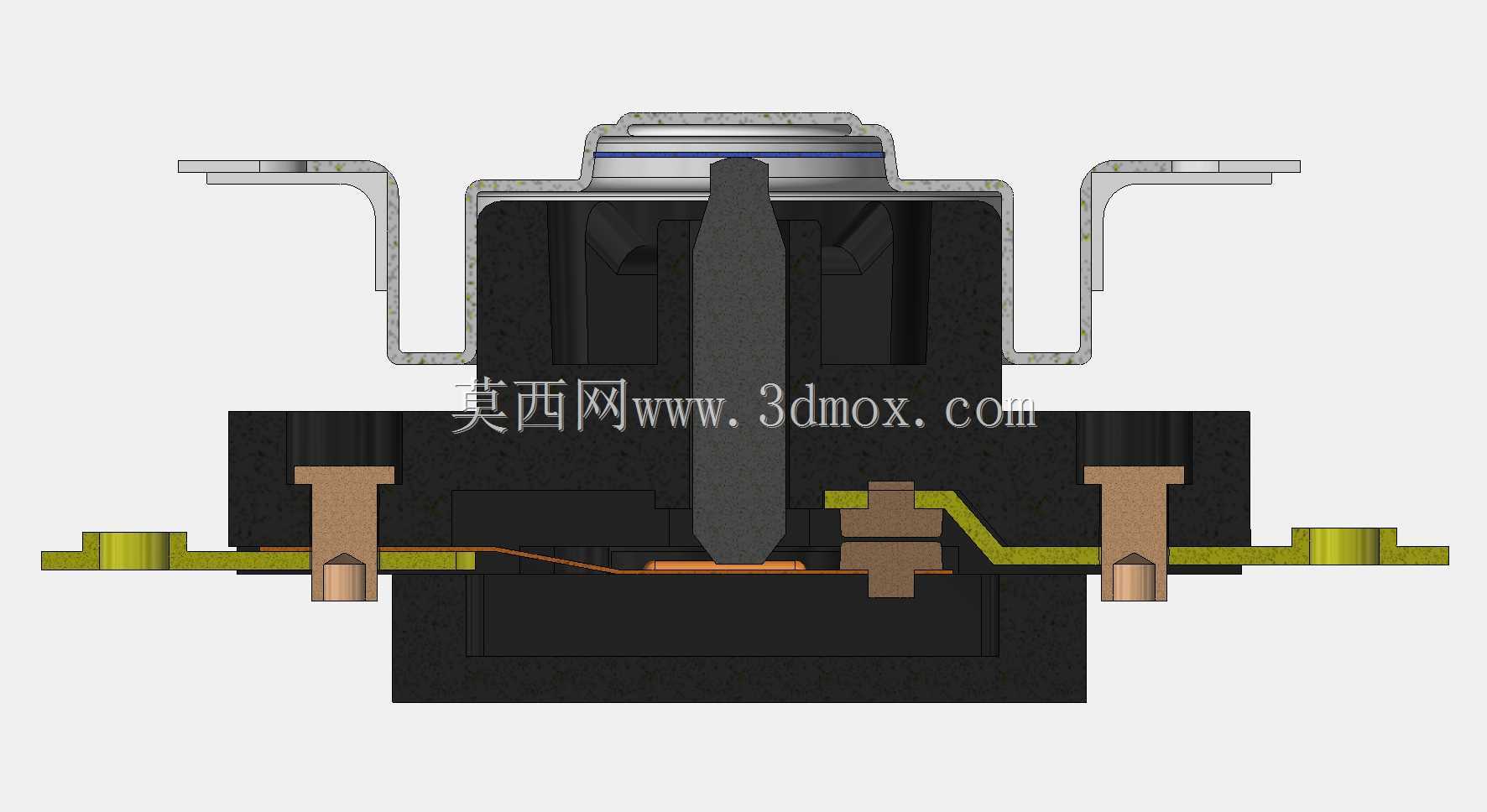

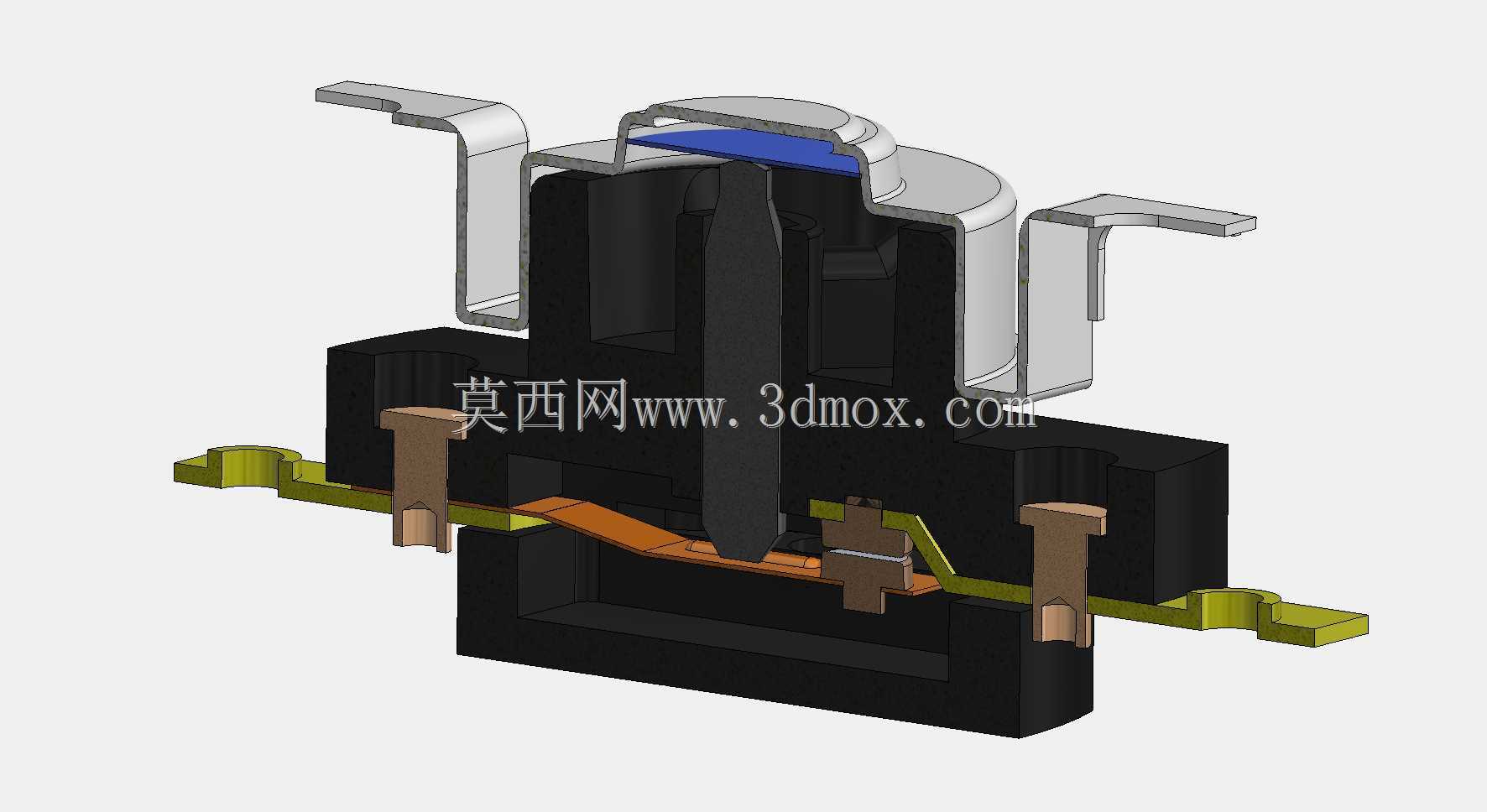

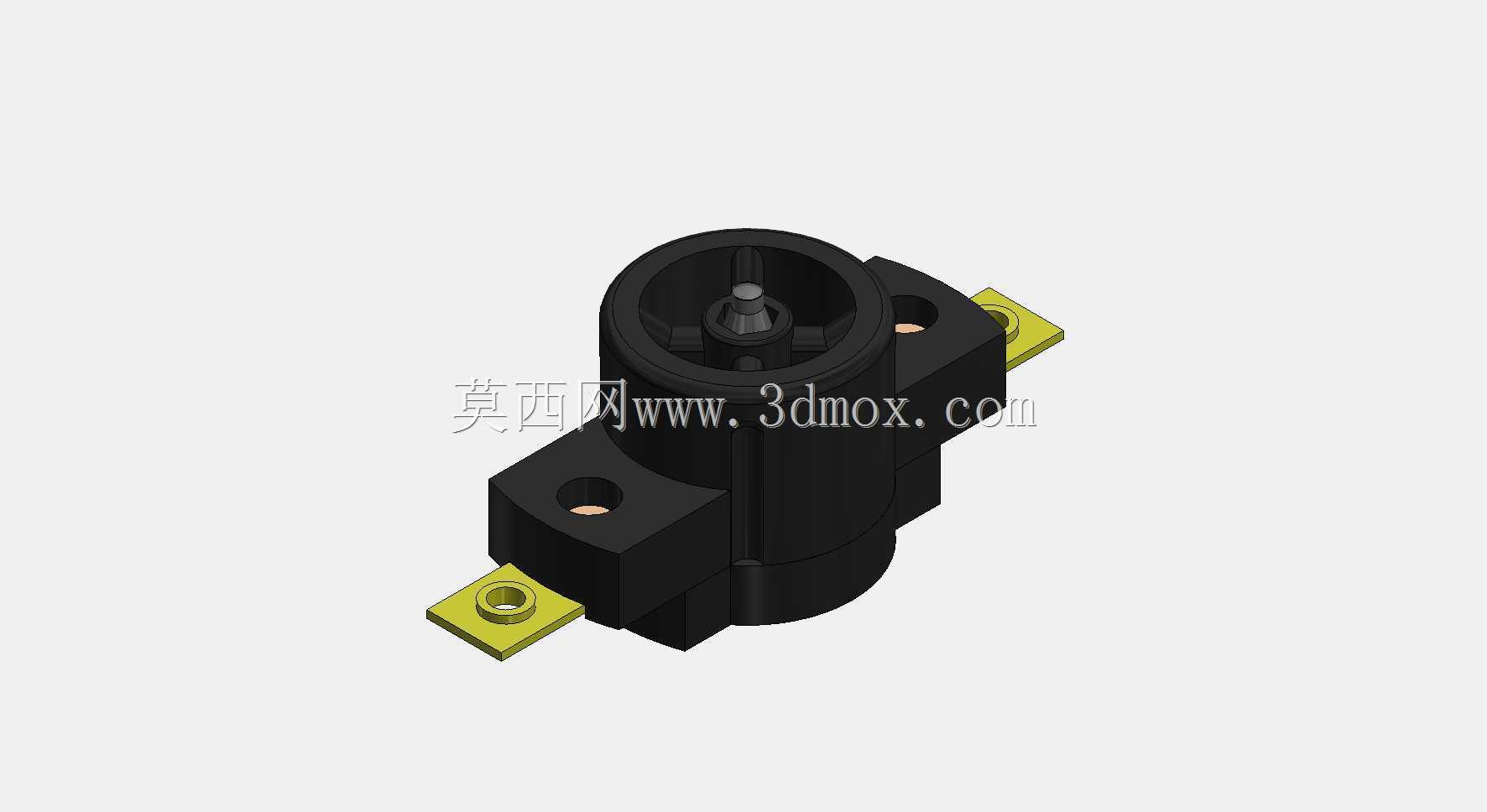

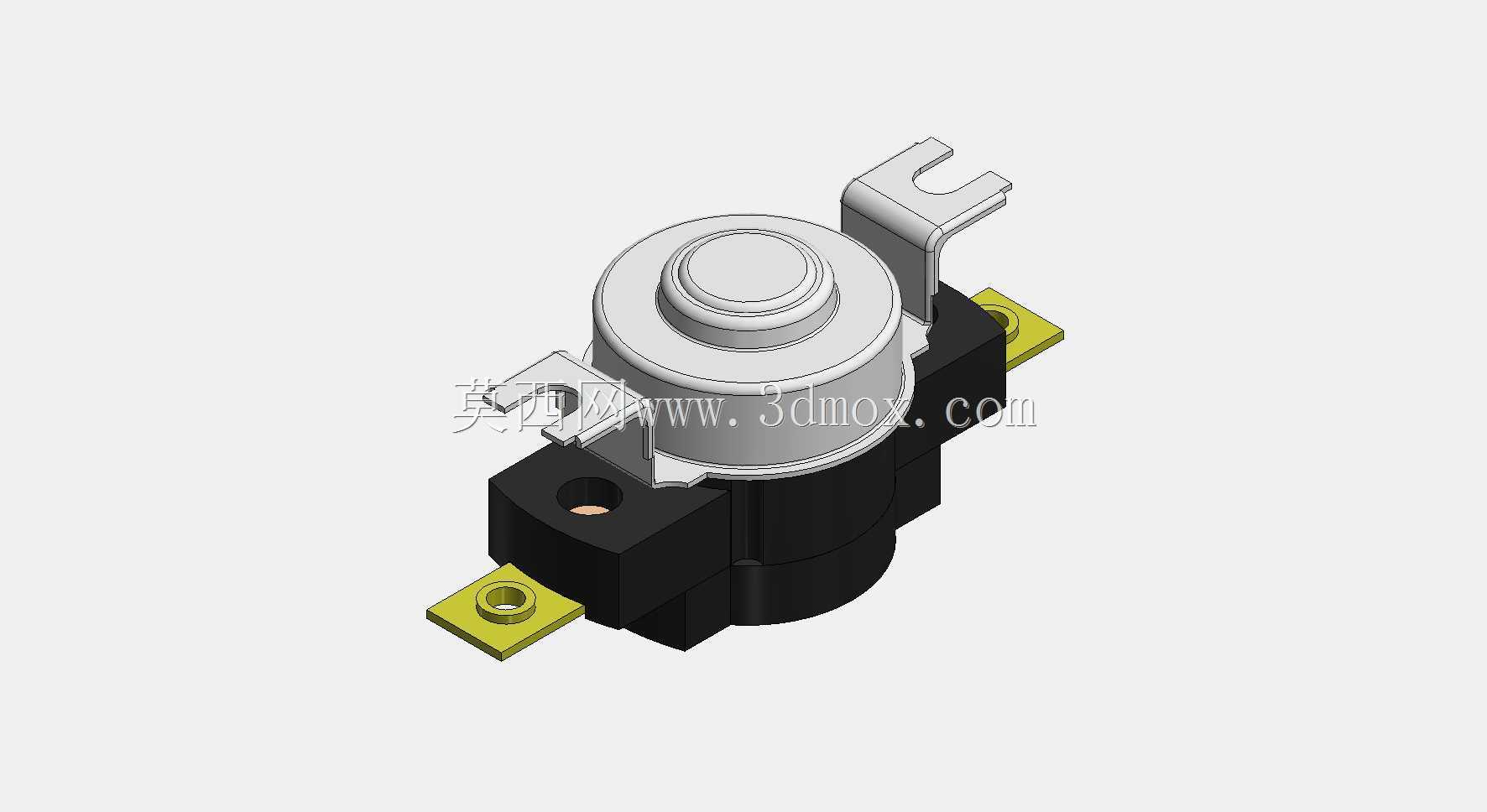

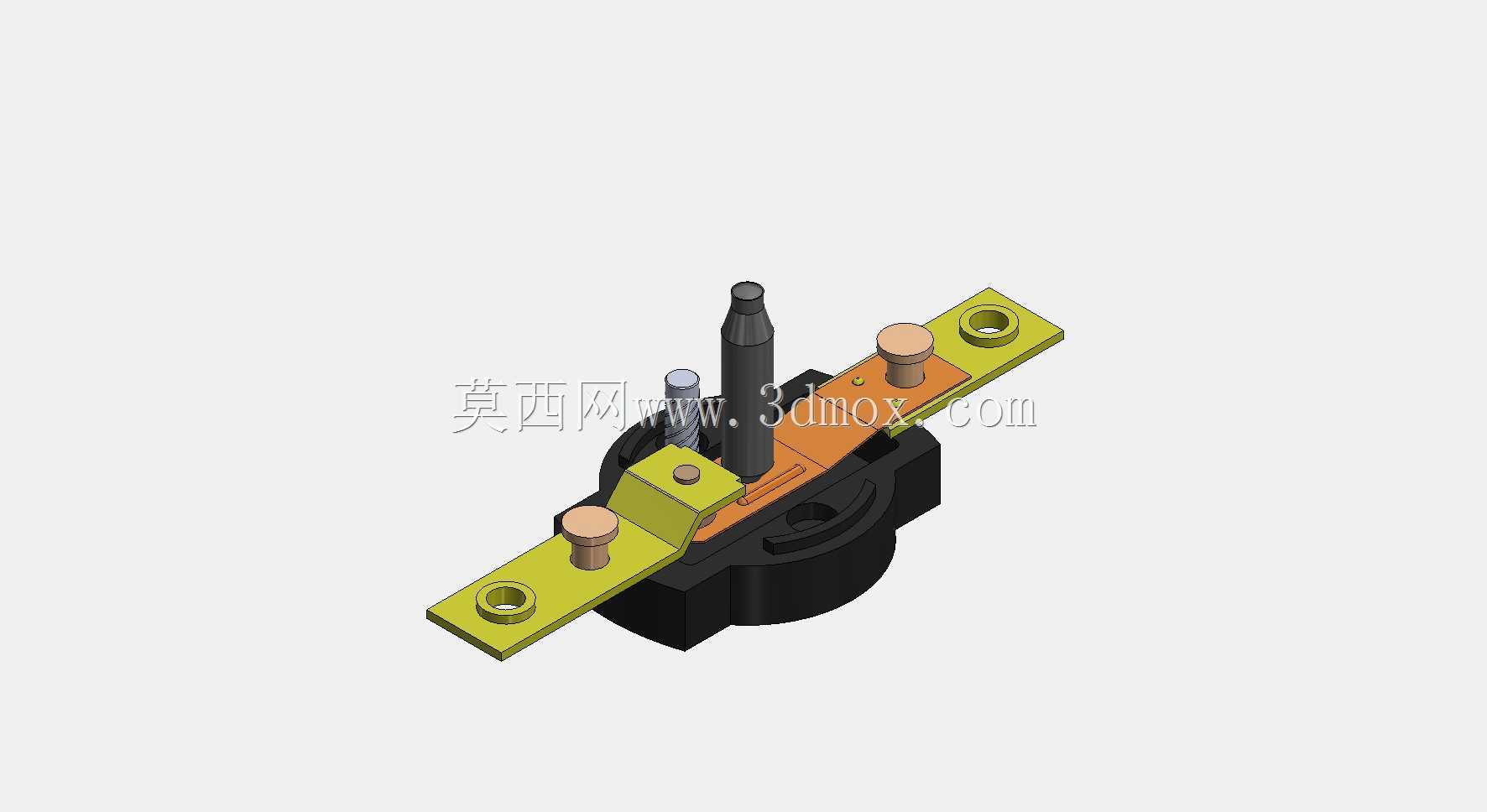

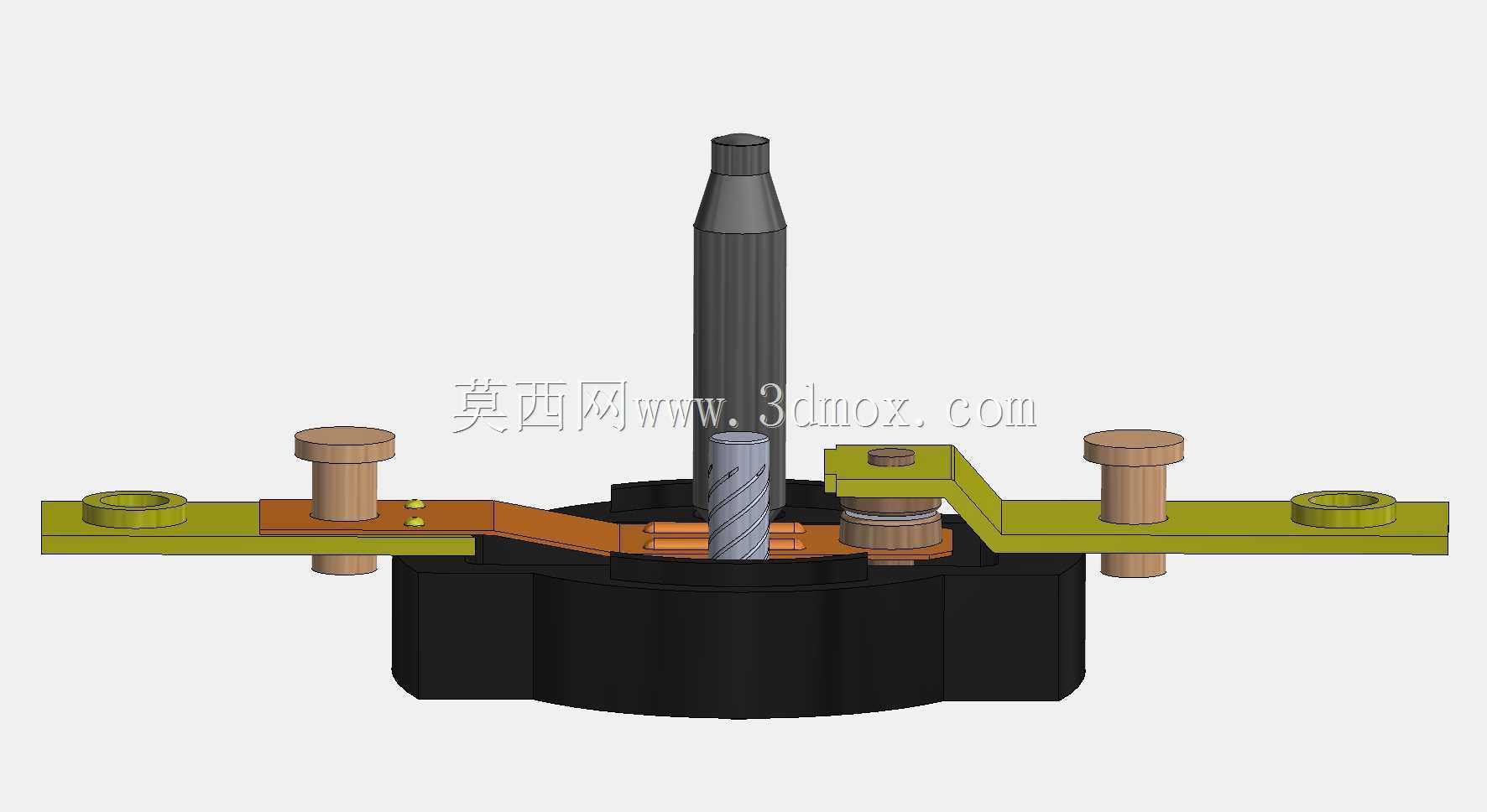

　　从结构设计逻辑来看，整体采用分层堆叠的装配思路，上部为带盖的感温动作端，金属上盖直接作为感温接触面的延伸，能够快速将感知到的温度传递到内部的感温动作机构，保证温度响应的及时性，避免温度滞后带来的控制偏差；中部为绝缘基座，采用耐高温绝缘工程塑料材质，既实现带电端子与安装结构的电气隔离，也为内部动作机构提供稳定的支撑定位，避免设备运行过程中的振动导致内部零件移位，影响温控精度；下部两侧伸出带固定孔的金属安装端子，其中两个带黄色绝缘衬垫的端子为电路接线端，衬垫的作用是避免接线时螺丝压接损伤导线，同时增大接线接触面积，保证大电流通过时的接触可靠性，另外两个带U型开口的金属支架为安装固定端，U型开口设计可以在设备组装时先预挂螺丝再对位锁紧，降低装配对位难度，适合流水线快速装配作业。

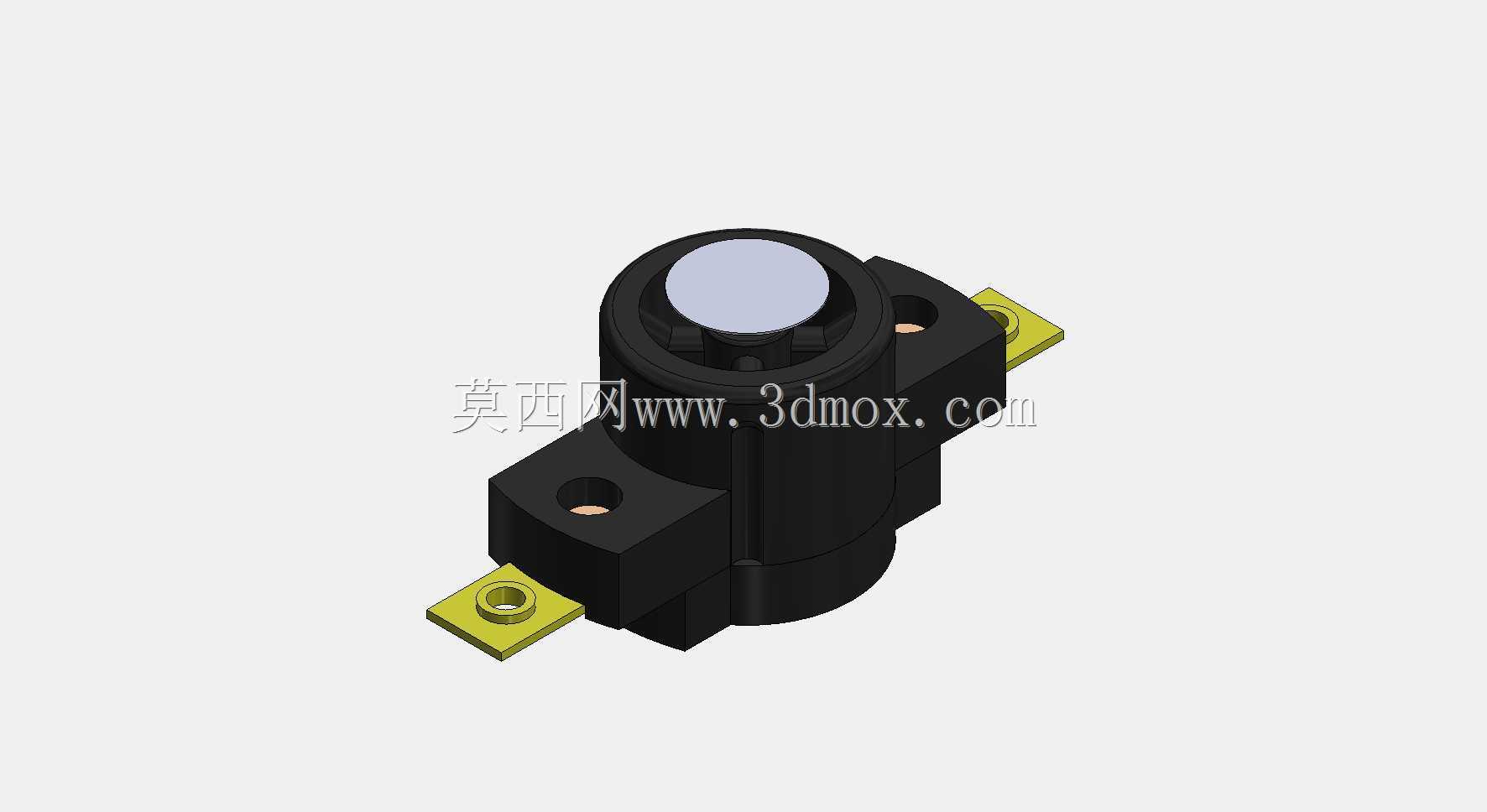

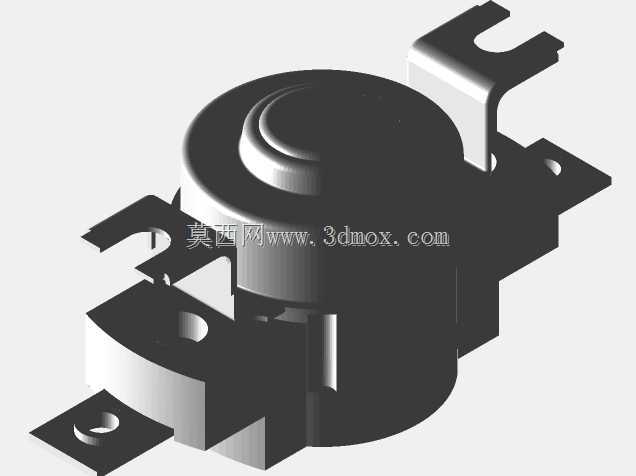

　　在安装边界方面，整体外形为类圆柱叠加固定耳的结构，主体圆柱部分直径适配多数小型加热设备的预留安装孔位，安装耳的孔位间距符合行业通用的小型温控元件安装尺寸规范，不需要额外定制安装支架即可直接替换同规格的传统温控器；浸入端的长度设计兼顾了介质接触深度与安装空间限制，既保证感温部分能够充分浸入被控液体或贴合发热部件表面，又不会因为长度过长导致设备内部结构干涉。设计过程中充分考虑了量产开模的工艺性，塑料基座的分型面设置在零件最大轮廓处，没有倒扣结构或者需要复杂抽芯的结构，金属冲压件均采用单工序冲裁即可成型，零件装配采用卡扣与压接结合的方式，不需要额外的紧固件连接，能够有效降低量产的制造成本与装配工时。在功能特性上，该恒温器为常闭型结构，当感知温度达到设定阈值时内部触点快速断开切断回路，温度回落至复位值后自动恢复接通，能够实现无人值守的自动温度控制与过热保护，触点通断的动作行程经过调校，避免温度在阈值附近波动时出现触点频繁通断拉弧的问题，有效延长元件的使用寿命。
