Leyland/Rover迷你钢制悬架弹簧结构

　　该钢制螺旋弹簧主要适配经典MINI车型的副车架悬架系统，在早年橡胶锥弹性元件易出现老化变硬、压缩率渐变的问题背景下，作为替代弹性元件解决微型副车架安装空间极度受限的痛点。从实际装车场景来看，这类短行程钢弹簧需要在极小的垂向布置空间内，承担车身与副车架之间的载荷传递、路面冲击过滤功能，区别于常规乘用车辆的长行程螺旋弹簧，其簧圈节距、线径的匹配完全贴合微型车紧凑的底盘布局，安装时上端与带多组安装孔的法兰盘式弹簧座贴合定位，法兰盘上的通孔对应副车架上的固定螺栓点位，无需额外设计转接支架即可完成原位装配，安装边界完全匹配原有橡胶锥的安装点位，可实现替换式改装无需改动副车架原有结构。

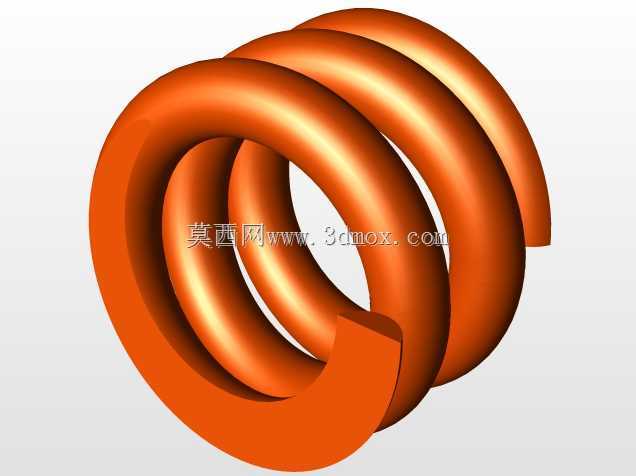

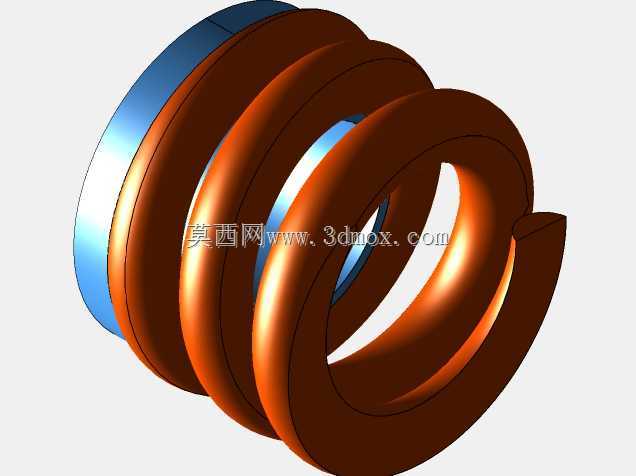

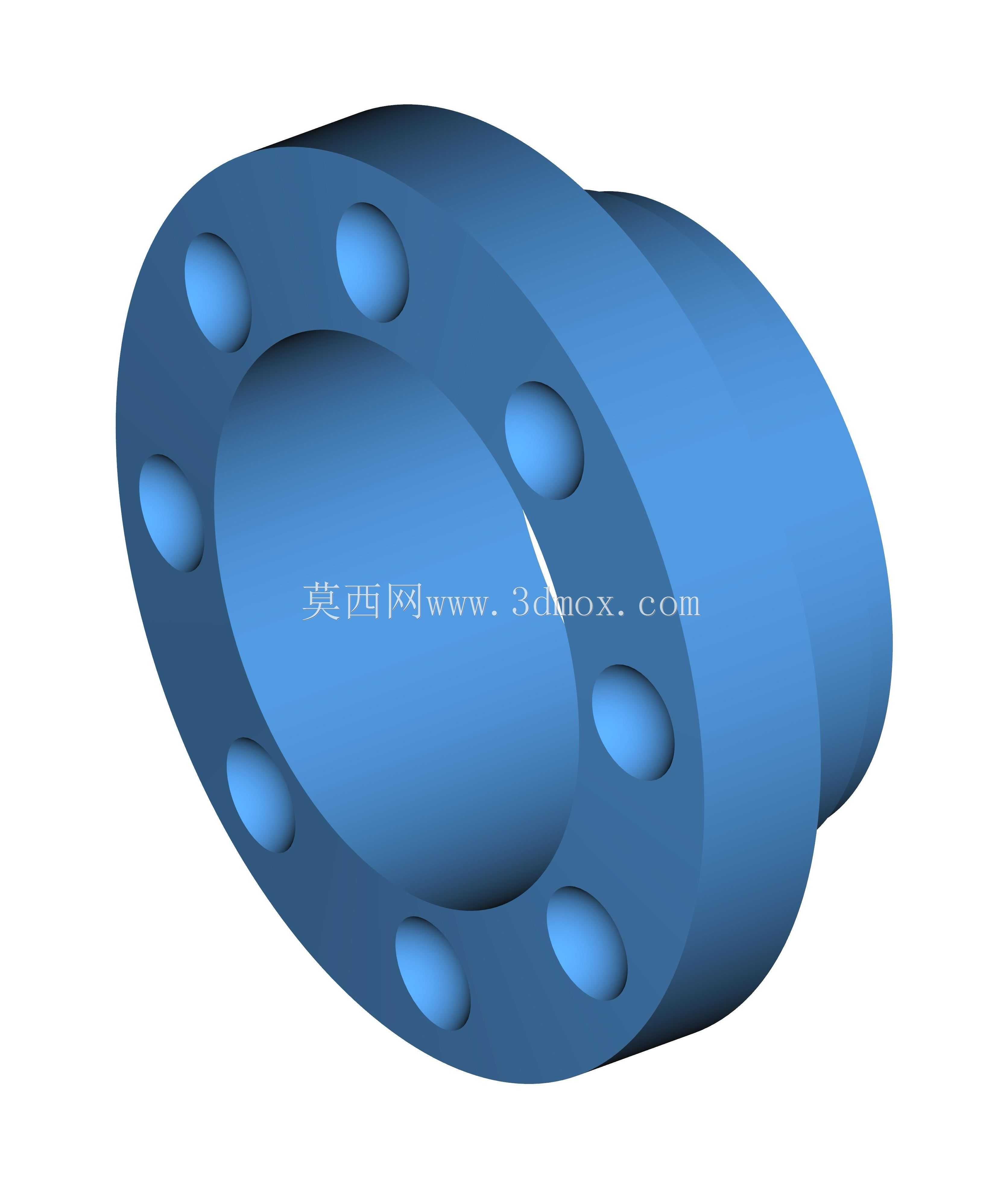

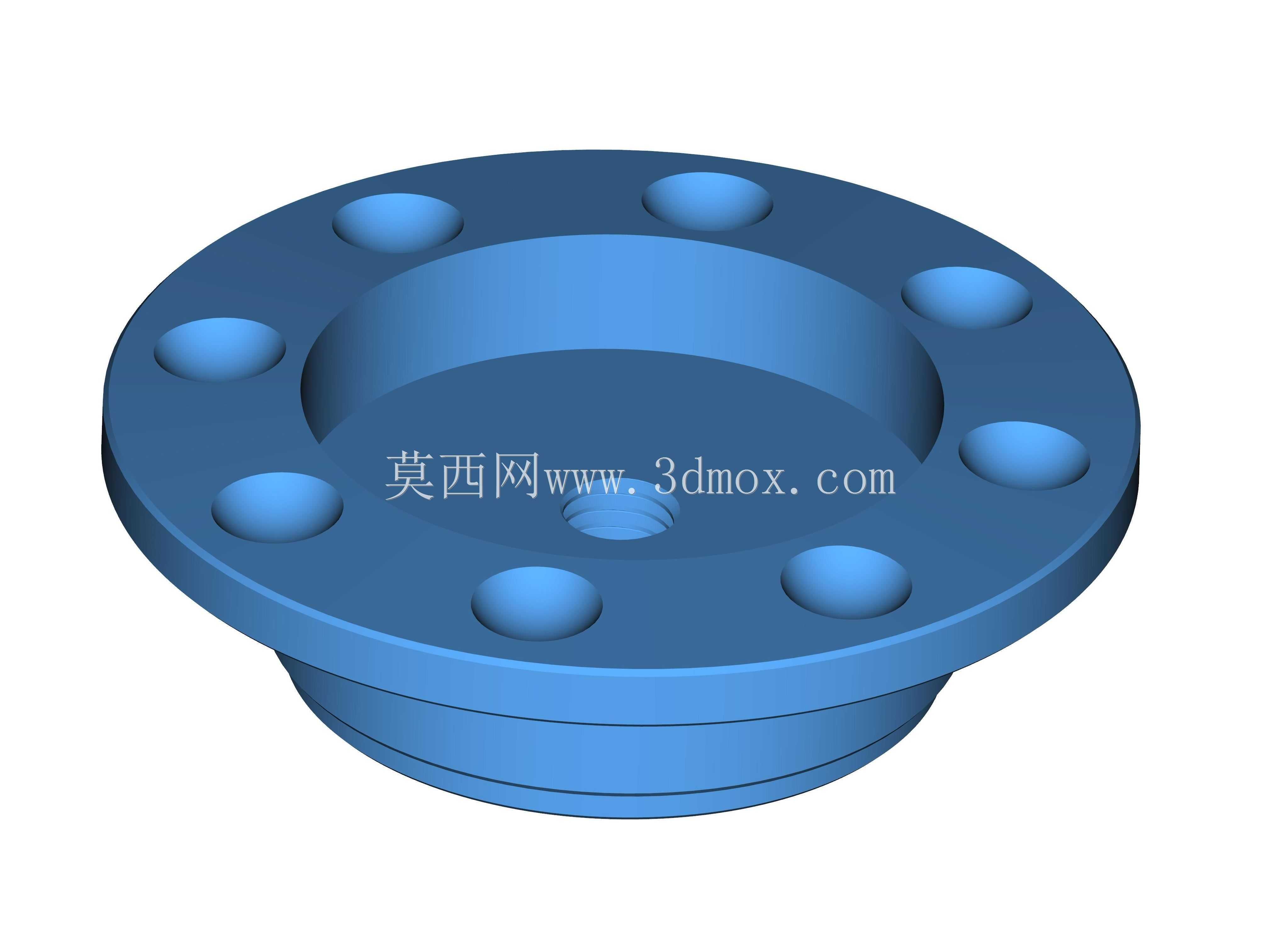

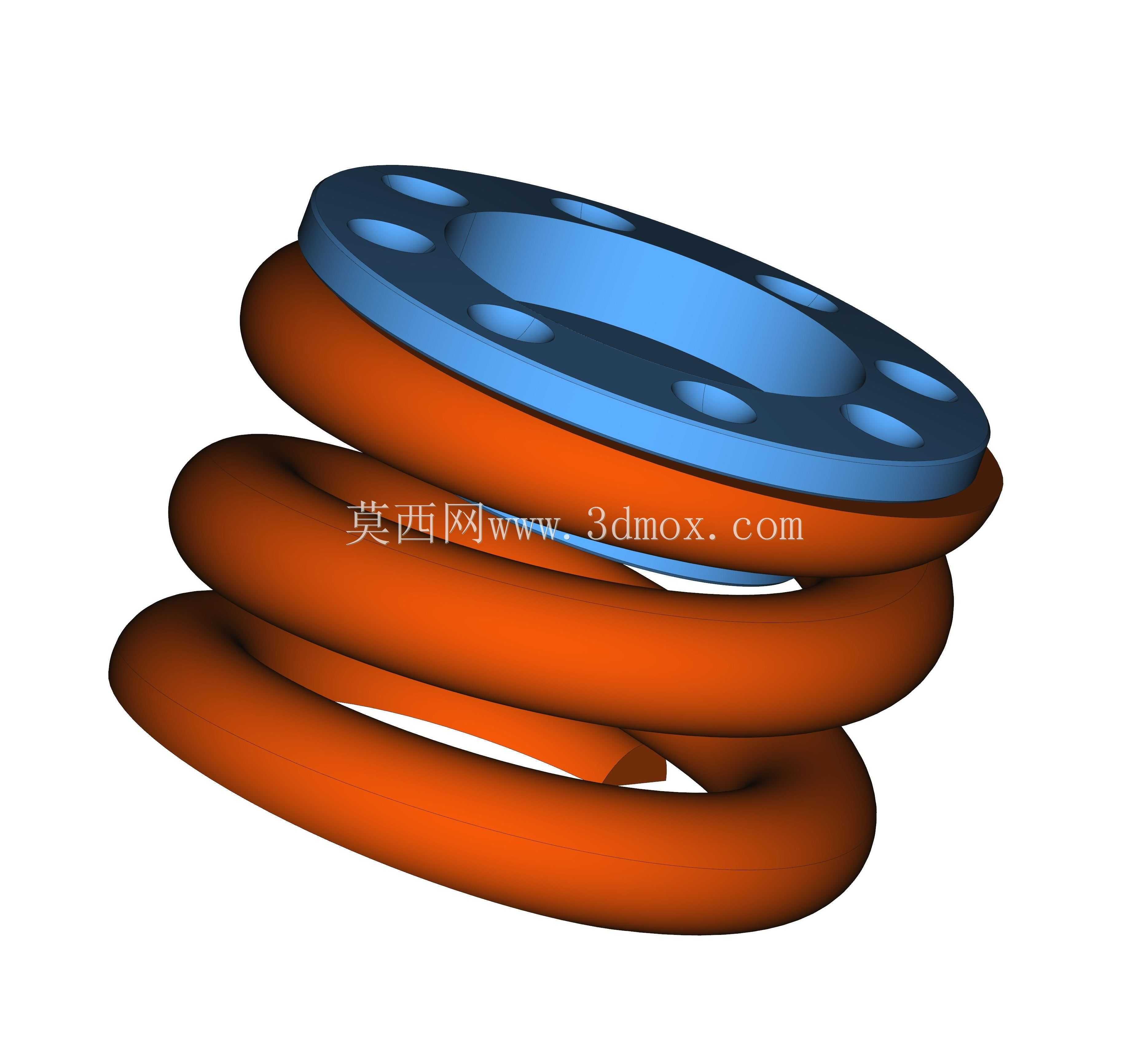

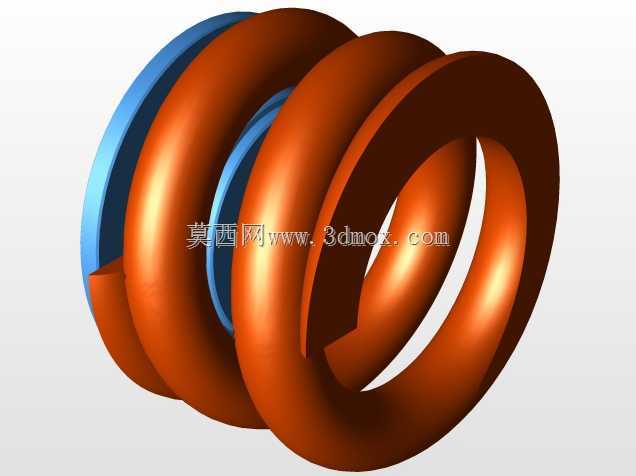

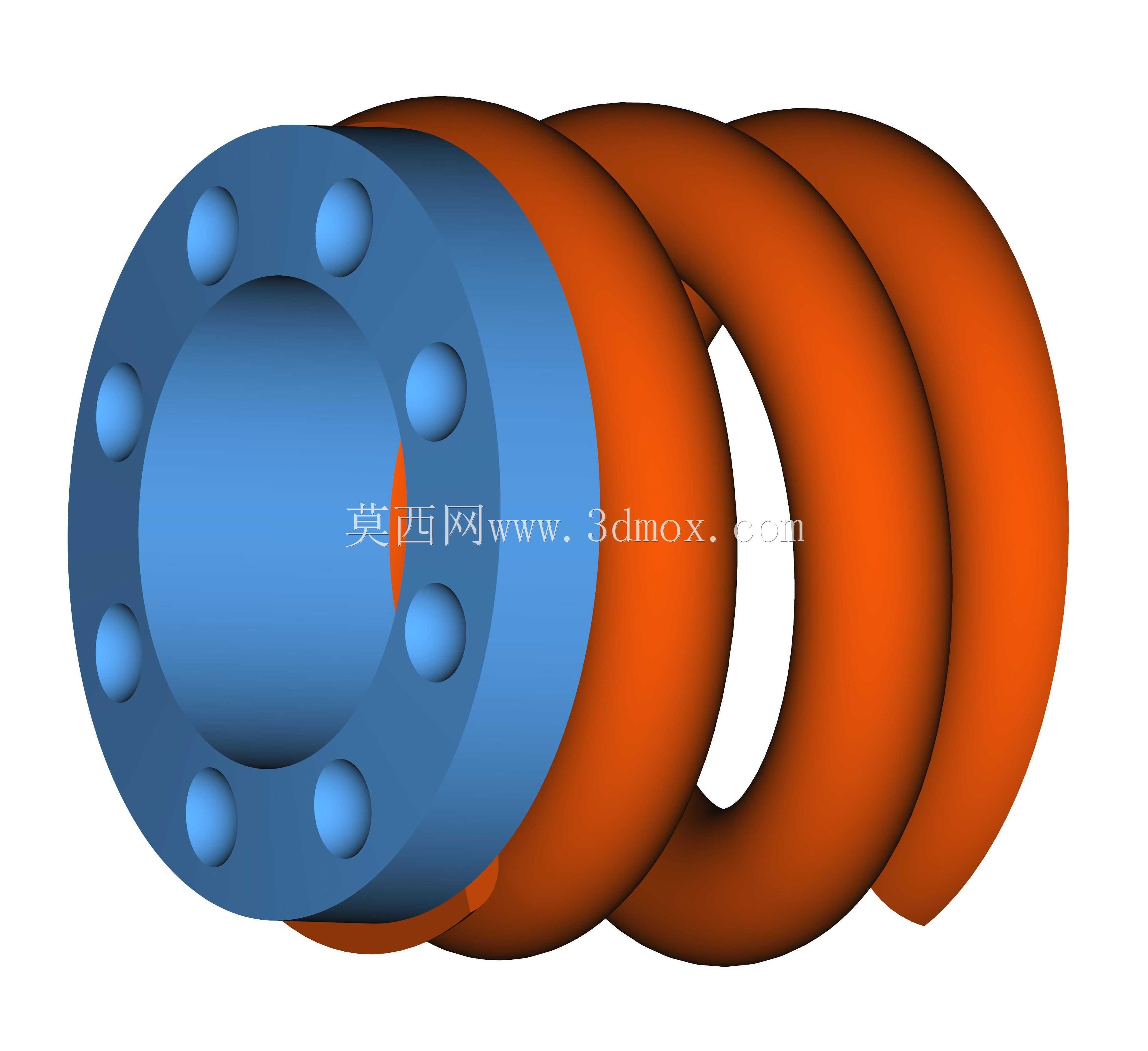

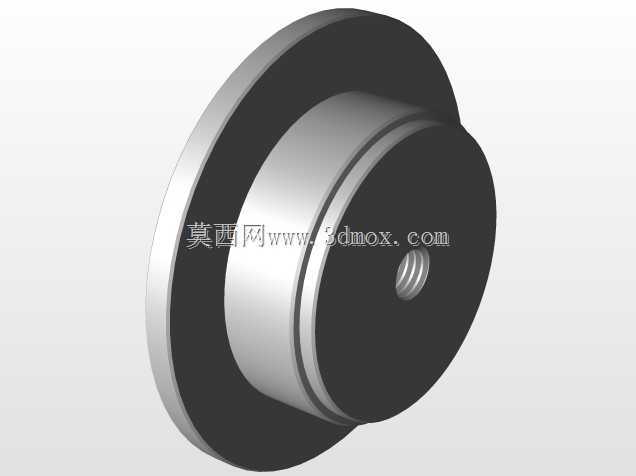

　　设计层面，该弹簧采用三圈等径螺旋结构，簧丝直径经过匹配计算，在有限的压缩行程内提供线性刚度特性，相比橡胶锥的渐进式非线性刚度，线性压缩特性能够带来更一致的行驶平顺性表现，同时钢材的抗疲劳特性不会随使用时长出现刚度漂移，长期使用后减震性能衰减幅度远低于橡胶元件。上端的弹簧座采用带环形凸台的法兰结构，凸台嵌入弹簧上端内圈实现径向定位，法兰盘上的8个安装孔沿圆周均布，对应副车架上的固定螺栓分布，装配时弹簧下端直接抵靠在副车架的弹簧支撑面上，通过上端法兰的螺栓锁紧实现弹簧的预压固定，预压量根据车型载荷设定在合理区间，避免极限冲击工况下弹簧出现错位脱出的问题。

　　从结构选型角度，这类短螺旋弹簧的设计需要严格控制自由高度、并紧高度参数，确保悬架跳动到上极限位置时弹簧不会并圈刚性接触，下极限位置时弹簧预压力仍能保持弹簧座与支撑面贴合，不会出现弹簧松旷异响。针对改装场景，使用者可通过更换不同簧丝直径、不同刚度的同尺寸弹簧，调整悬架的软硬表现，适配更偏向运动性的驾驶需求，而无需改动周边的安装结构，法兰盘的通用安装孔位也能兼容不同年款MINI车型的副车架安装点位，降低改装的适配成本。在三维建模过程中，需要重点还原螺旋簧的螺旋升角、簧丝直径、弹簧中径参数，以及上端法兰盘的安装孔位置度、凸台配合尺寸，确保模型导入装配环境后能够完成虚拟装配验证，检查弹簧在全跳动行程内与周边副车架、转向部件的间隙是否满足设计要求，避免实际装车后出现运动干涉问题。
