带主光束阻挡结构的X射线相机装置

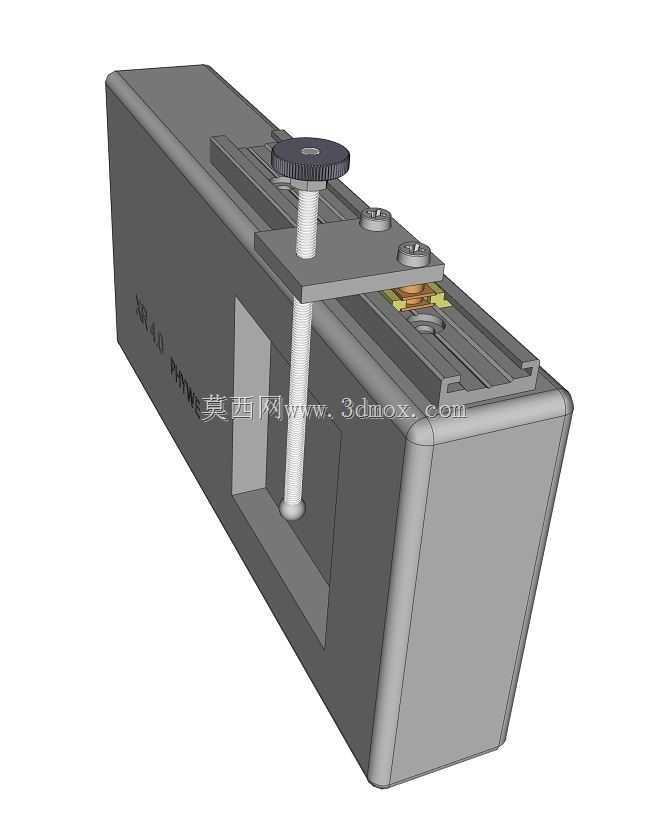

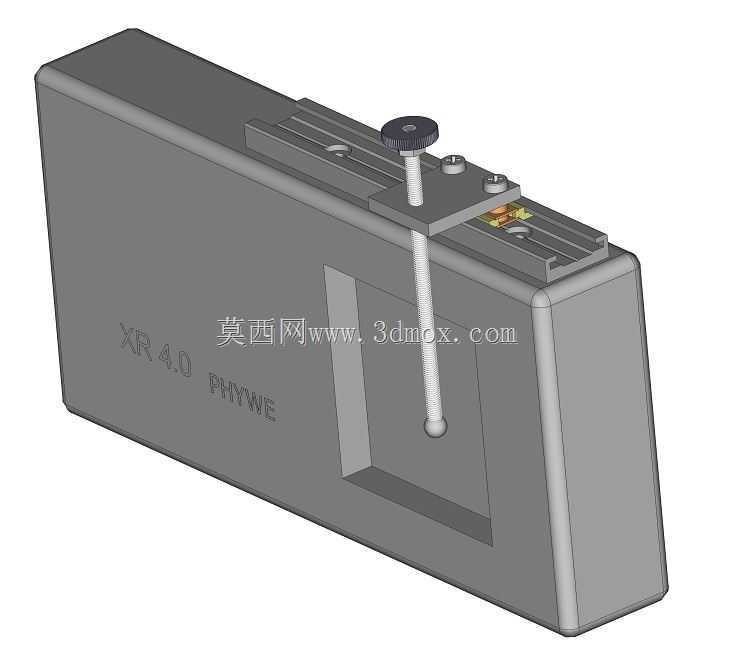

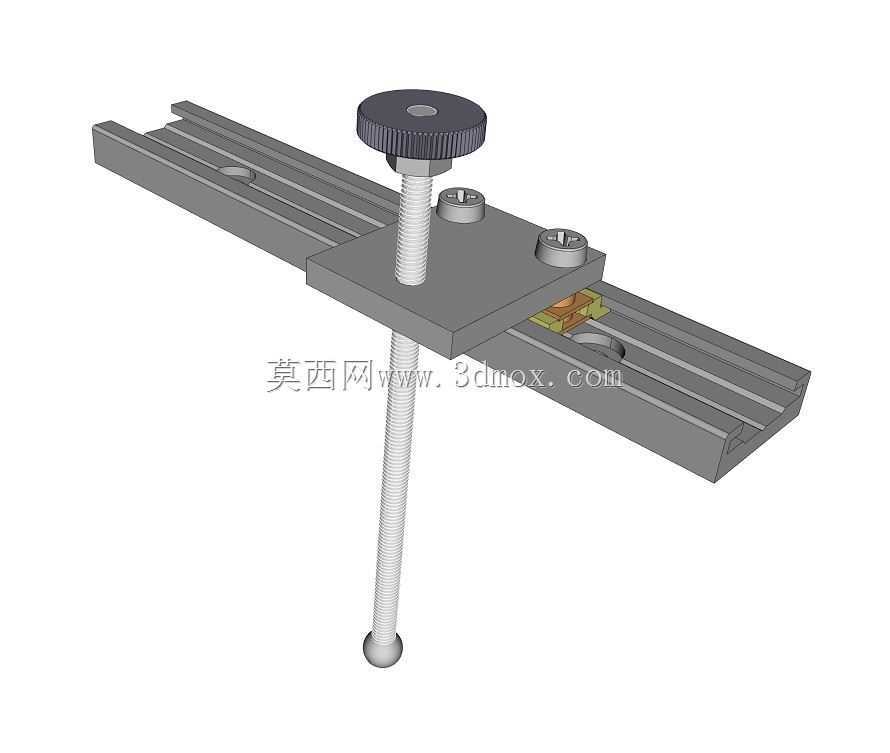

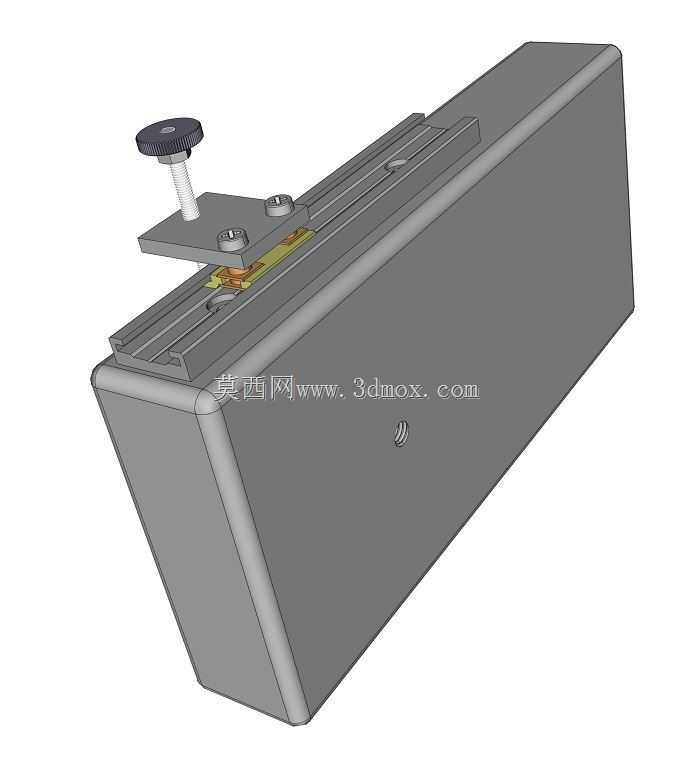

　　这款适配PHYWE XR4.0系统的X射线相机配套主光束阻挡装置，核心服务于乳腺造影相关的X射线成像实验场景，主要作用是在成像过程中精准拦截主X射线束，避免主束直接轰击成像元件造成过曝或元件损伤，同时保证造影所需的散射射线正常抵达成像端，满足乳腺软组织造影的低剂量、高对比度成像需求。装置整体采用长方体基座作为承载主体，基座侧面预留标准安装槽位，可直接卡入XR4.0系统的相机安装导轨，安装时无需额外打孔改造，基座的安装边界完全匹配原有相机的工位尺寸，不会和系统内的射线源、载物台产生运动干涉。阻挡调节部分采用尼龙材质加工的螺纹杆，尼龙材料本身的X射线透过率适中，不会在成像画面中产生明显的金属伪影，螺纹杆顶端设置滚花调节旋钮，

　　操作人员无需额外工具即可手动旋转调节阻束端的前后位置，调节行程覆盖从射线出口到载玻片位的全段距离，适配不同厚度的造影样本拍摄需求。螺纹杆末端固定有可选直径的铅球阻束头，铅材质的高密度特性可完全阻挡直射主X射线，5毫米与3毫米两种规格的铅球可根据拍摄时的射线束斑大小快速更换，更换时仅需拧下末端固定顶丝即可完成操作，无需拆解整个调节机构。基座上集成的滑轨结构采用低摩擦滑动副设计，载玻片可直接卡入滑轨的定位槽内，槽位的尺寸公差控制在0.1毫米以内，保证载玻片放置后与射线束的垂直度偏差不超过0.5度，避免成像出现几何畸变。滑轨旁设置的两个锁紧螺钉可在载玻片位置调整完成后快速锁止，防止拍摄过程中载玻片移位造成影像模糊。

　　装置的所有外露棱边均做了R0.5的倒角处理，避免实验操作过程中划伤操作人员，整体结构无多余突出部件，在实验台面上放置时重心稳定，即使不接入系统导轨也可独立放置完成静态阻束测试。从结构设计逻辑来看，该装置没有采用复杂的电动调节结构，全部采用手动机械调节，一方面降低了装置本身的制造成本，另一方面也避免了电动元件在X射线辐照环境下快速老化失效的问题，所有非金属部件均选用耐辐照的工程塑料材质，金属部件采用铝合金做表面阳极氧化处理，长期在X射线环境下使用不会出现材料脆化、表面掉屑污染样本的问题。在实际造影实验中，该装置可有效降低主束造成的背景噪声，让乳腺软组织的细微钙化点成像对比度提升30%以上，同时铅球的位置可根据样本的拍摄角度微调，保证阻束点始终对准主束中心，不会遮挡样本的有效成像区域。
