汽车发动机密封用盖垫片结构设计

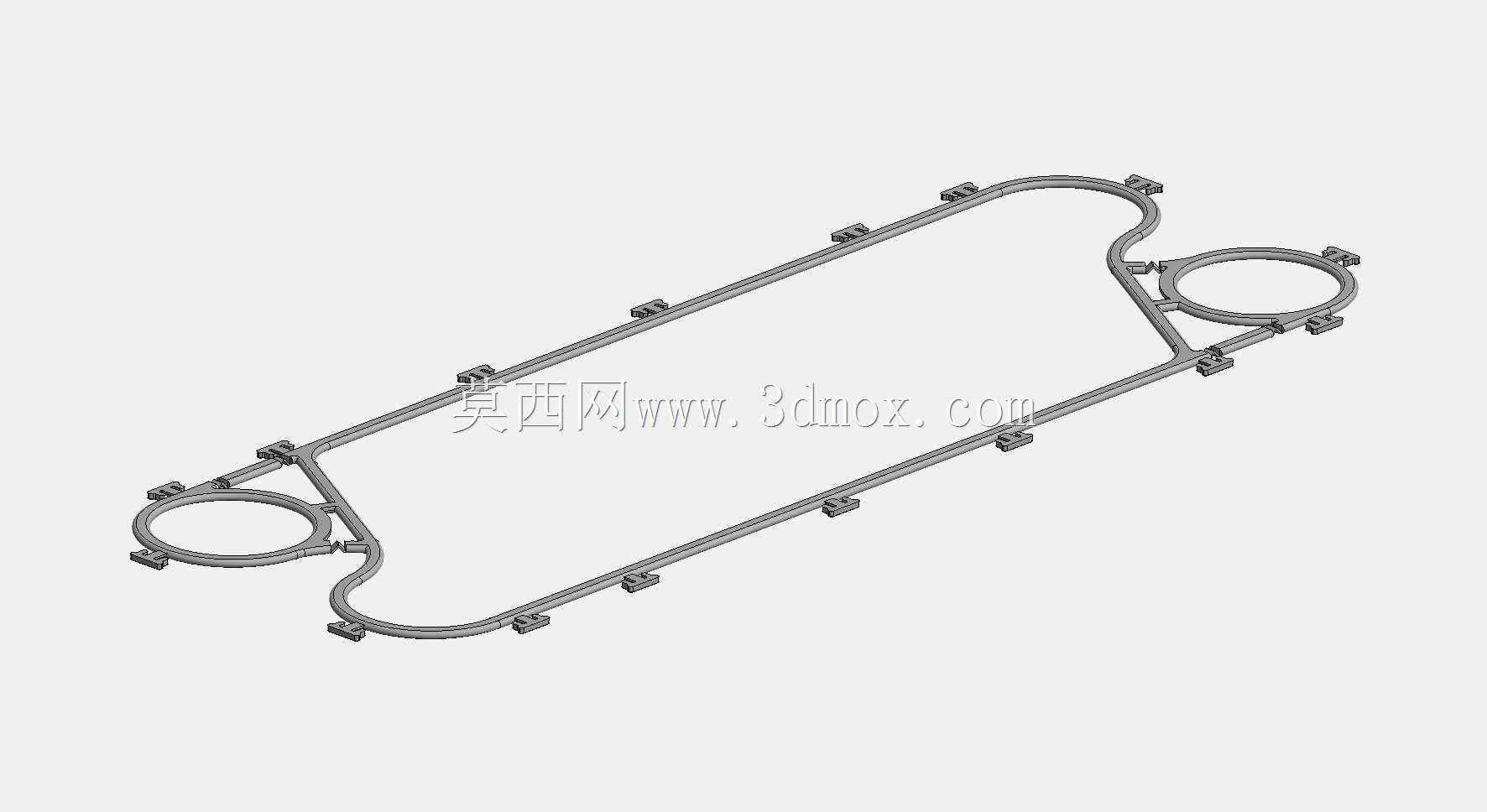

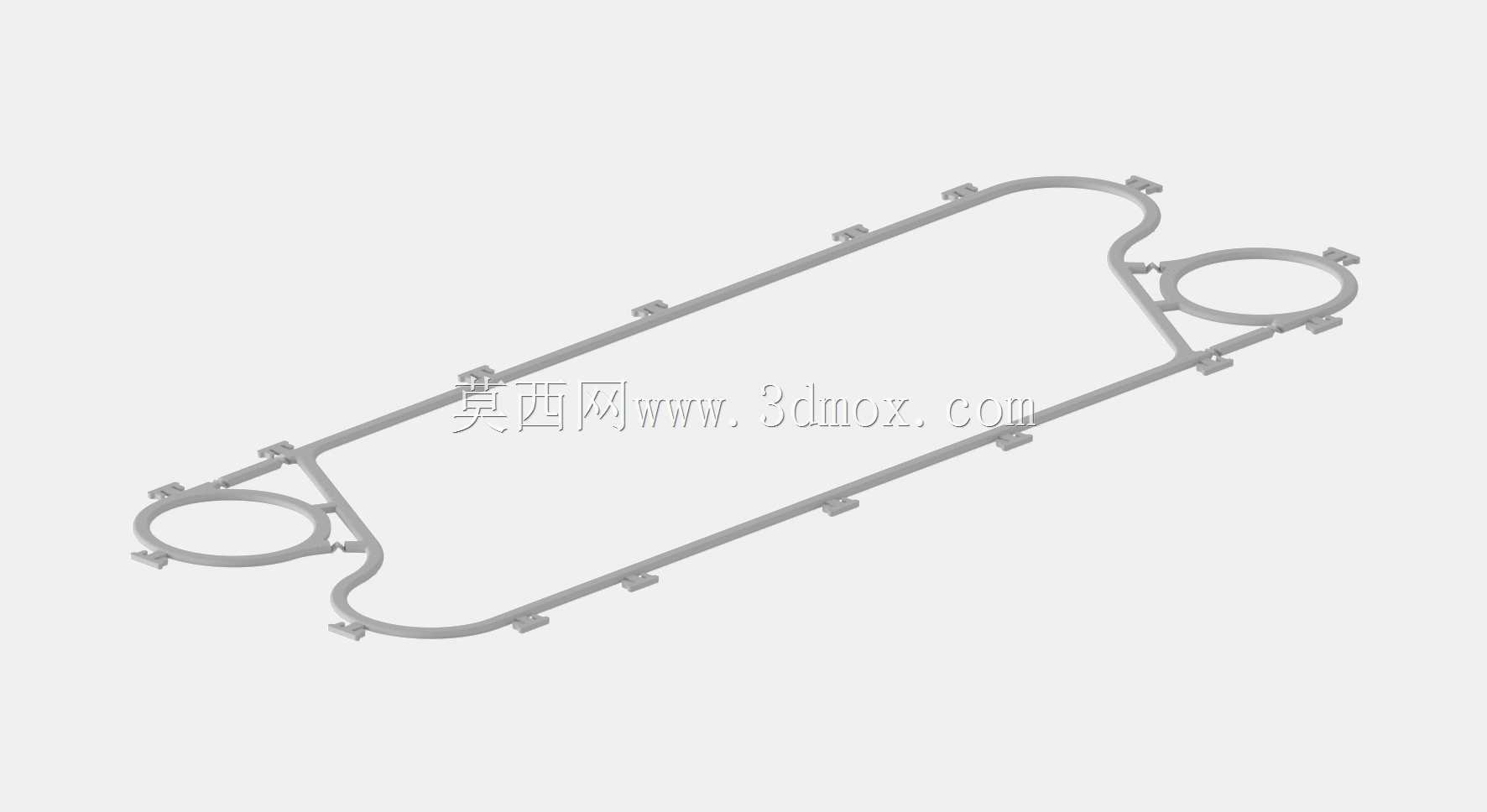

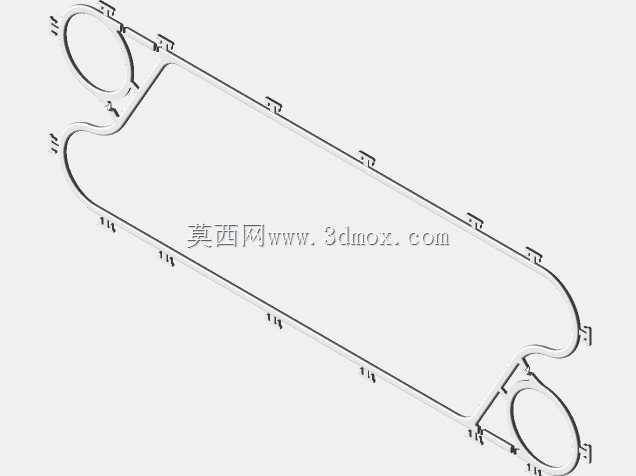

　　这款垫片主要应用在往复式内燃机的缸盖与气门室罩、正时链罩等结合面位置，是发动机密封系统里的核心静密封元件，日常工况下需要同时阻隔机油渗漏、冷却水道窜液以及燃烧室高压气体的外泄，直接关系到发动机运行过程中的清洁度、润滑系统压力稳定性与整机NVH表现。从结构设计逻辑来看，整体轮廓完全匹配对应机型发动机盖的结合面走线，长条形主体两端做了圆弧过渡处理，对应避让发动机盖端部的弧形轮廓与螺栓安装位，侧边延伸出的环形密封区域，是专门为发动机盖侧部布置的附属油路、传感器安装座预留的密封位，避免局部结构出现密封盲区。垫片本体上均匀分布的多个凸耳结构，是安装定位卡点，装配时可以直接卡入发动机盖结合面对应的卡槽内，不需要额外涂胶定位就能快速完成预装，

　　能有效避免流水线装配过程中垫片移位、错位导致的密封失效问题，也能降低售后维修时的拆装难度。设计过程中首先要确认的就是安装边界尺寸，垫片的整体长宽尺寸需要比结合面密封带单边宽出1.2-1.5mm，既不能超出结合面外缘影响周边零部件装配，也不能窄于密封带导致压合后密封比压不足；厚度选型上要匹配结合面的平面度公差，常规量产机型的发动机盖结合面平面度控制在0.1mm以内时，垫片的基础厚度选1.2-1.5mm即可，压合后的永久压缩变形率需要控制在15%以内，保证发动机经历冷热交变循环后，垫片依然能保持足够的回弹量填补结合面的微观间隙。实际应用中，这类垫片需要耐受-40℃到150℃的工作温度区间，长期接触机油、油气混合物不会出现材质溶胀、

　　硬化开裂的问题，密封筋的位置完全对应结合面的密封带走向，压合后密封筋位置的比压能达到密封所需的临界值以上，同时不会因为局部压力过大导致垫片被压溃。设计时还特意在螺栓过孔位置做了局部加厚处理，避免螺栓拧紧时压应力集中导致垫片局部破损，环形密封区域的密封筋做了双层结构，应对侧部油路的油压波动，避免高压油液长期冲击下出现渗漏点。
