链条压接夹持工装结构设计方案

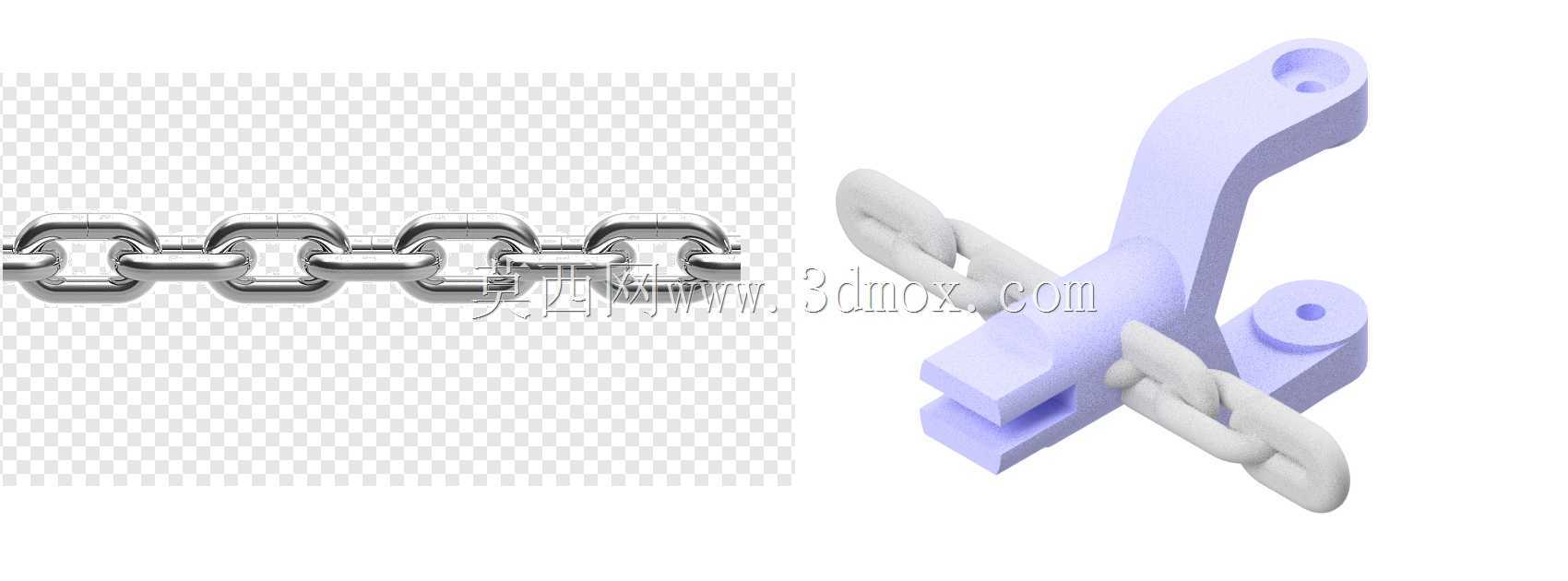

　　在输送线运维、起重链条装配、农机链条检修这类现场作业场景里，链条压接与夹持作业一直存在操作痛点：传统作业多采用撬棍配合台钳固定链节，压接销轴时容易出现链节错位、销轴压偏的问题，不仅装配效率低，还可能损伤链板表面，影响链条后续的抗拉强度。这款压接夹持结构正是针对这类现场作业需求设计，核心功能是在链条销轴压装、链节拆解、临时张紧固定的工序中，提供稳定的夹持定位基准，避免作业过程中链节发生偏移。

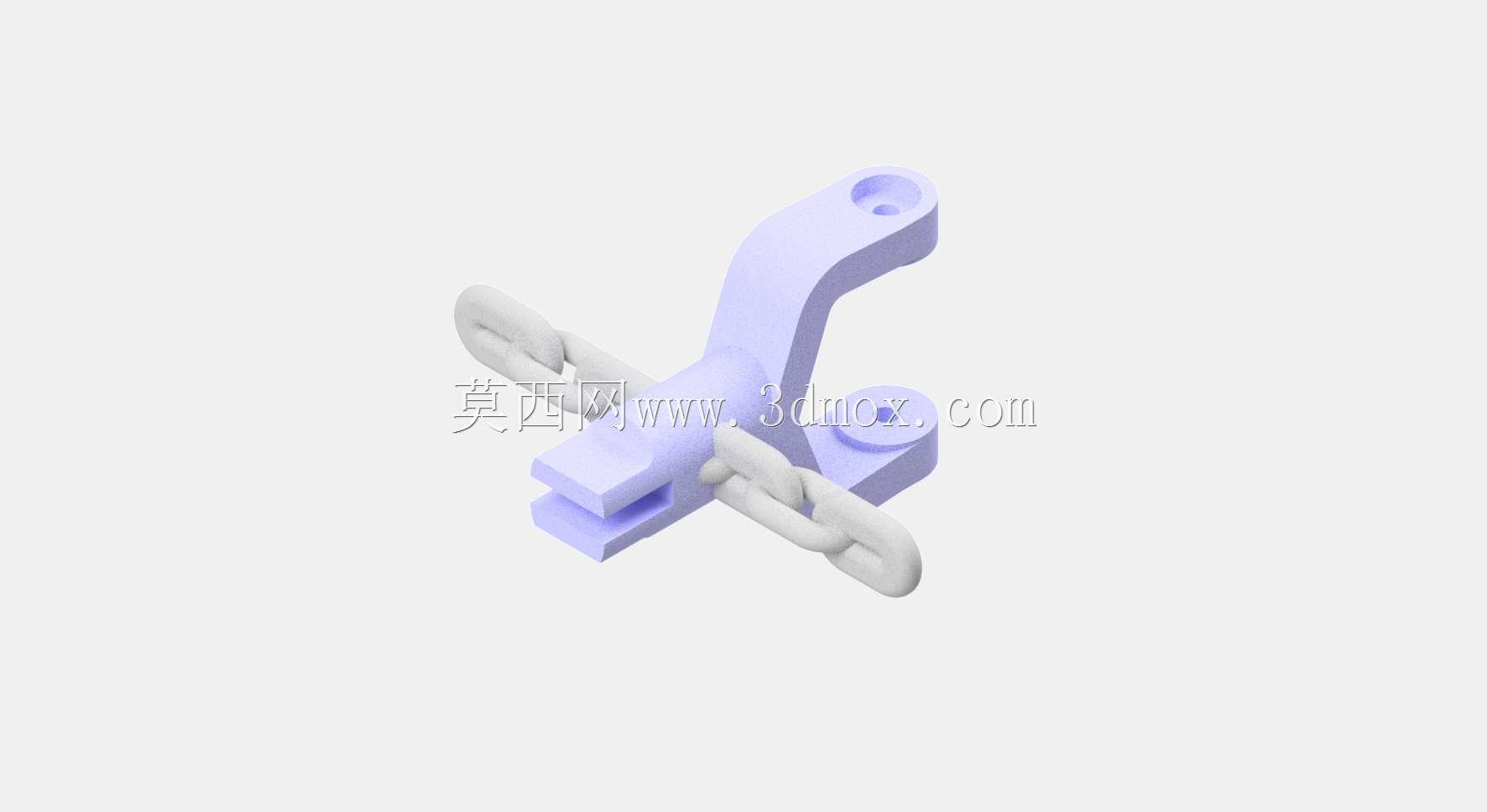

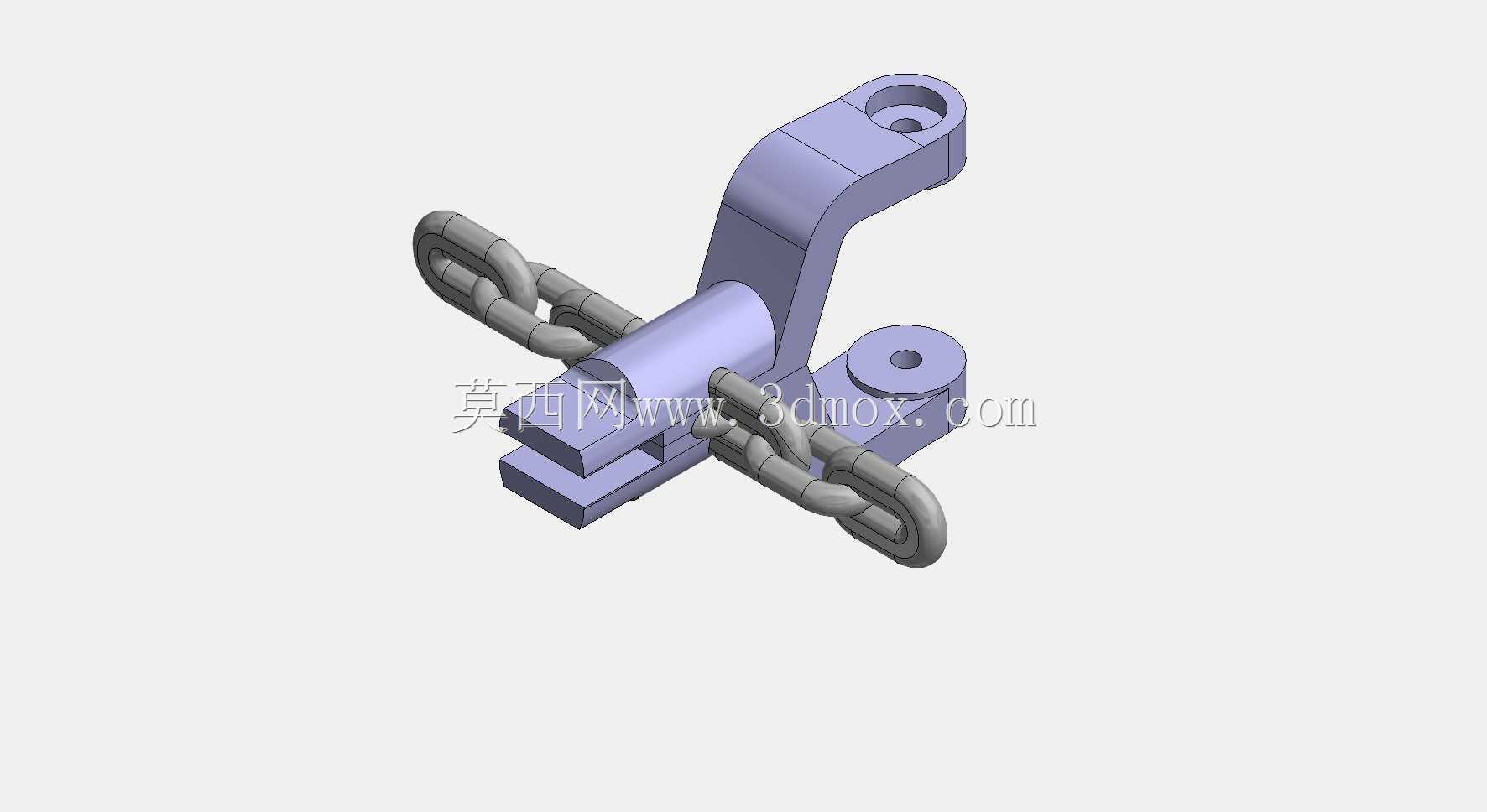

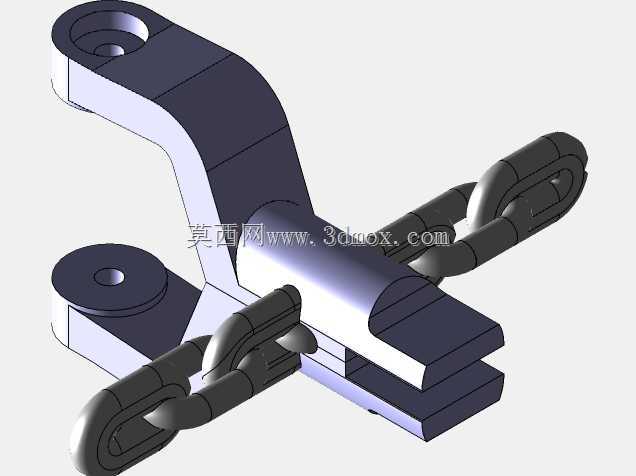

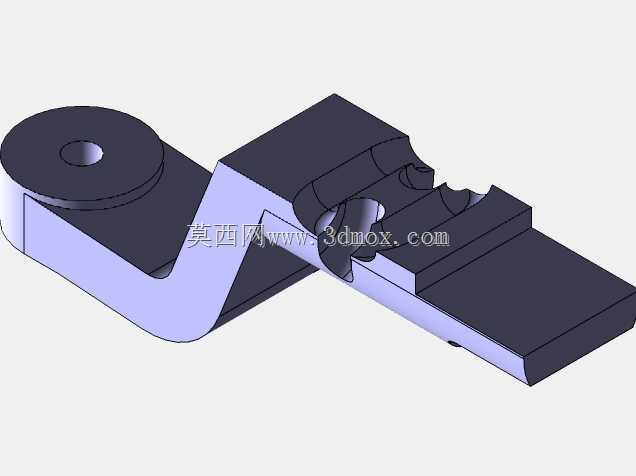

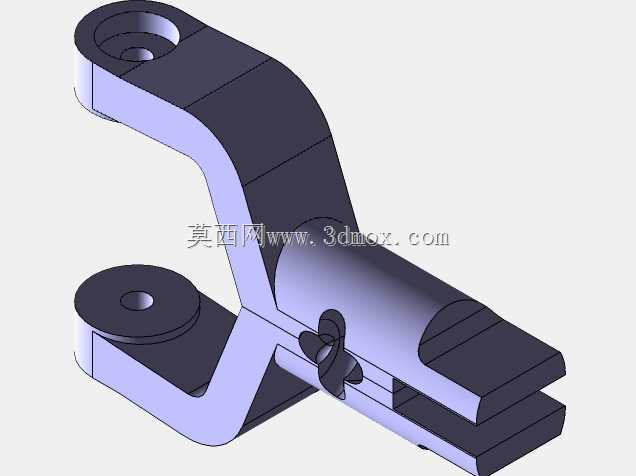

　　从结构设计逻辑来看，主体承力臂采用弯臂式构型，而非直臂结构，主要是考虑到现场作业的操作空间限制：弯臂的弧度可以避让链条相邻的外链板，作业时不需要将整段链条从设备上完全拆解，就能对局部故障链节进行压接操作，大幅降低运维的拆装工作量。夹持端的开口尺寸适配常规工业输送链、起重链的链节厚度，开口处做了15度的导向倒角，对准链节时不需要反复调整角度，能快速卡入链节间隙；压接端的定位孔与销轴同轴度公差控制在0.1mm以内，压接时销轴受力均匀，不会出现单侧受力导致的链板变形问题。

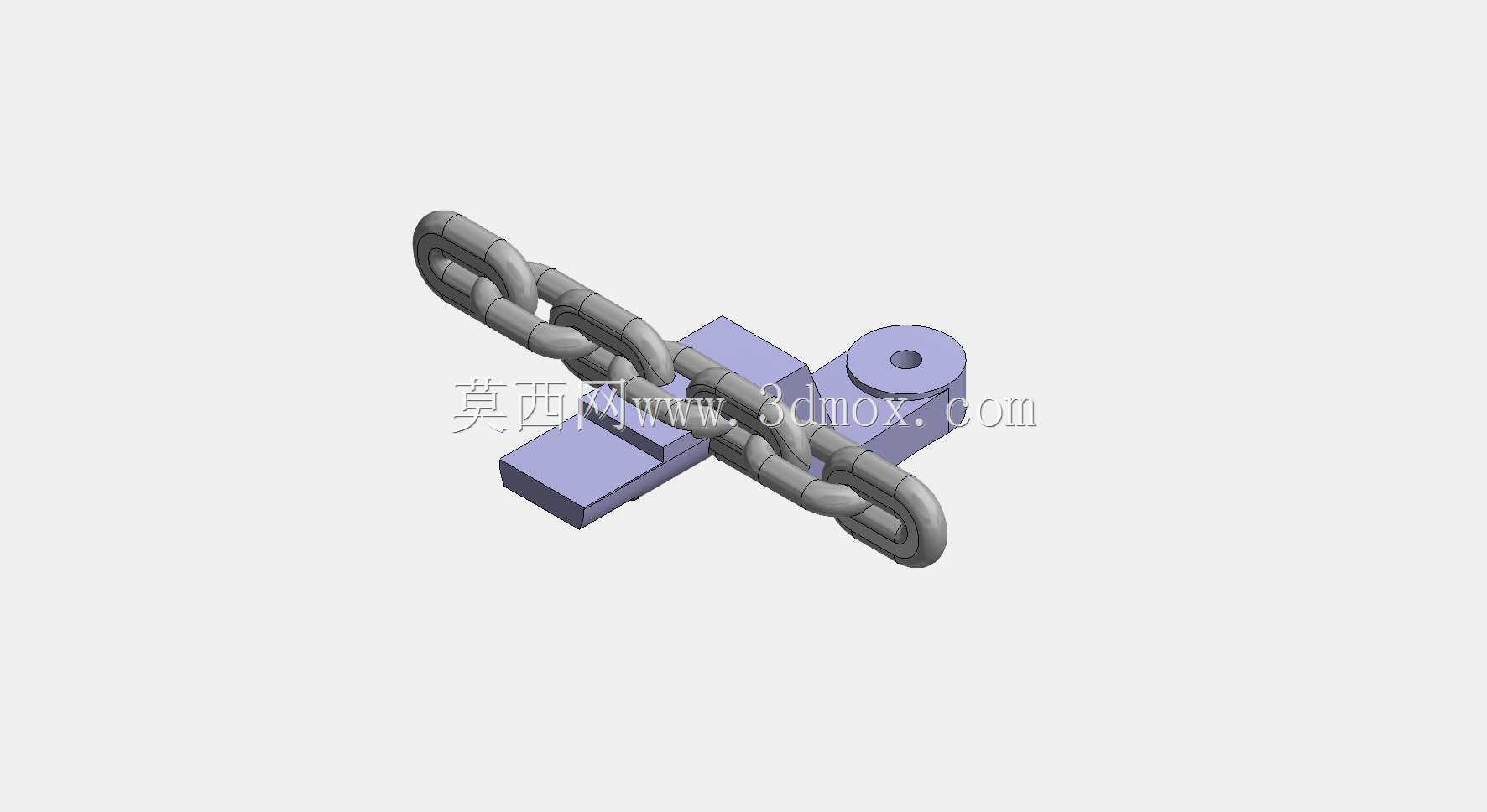

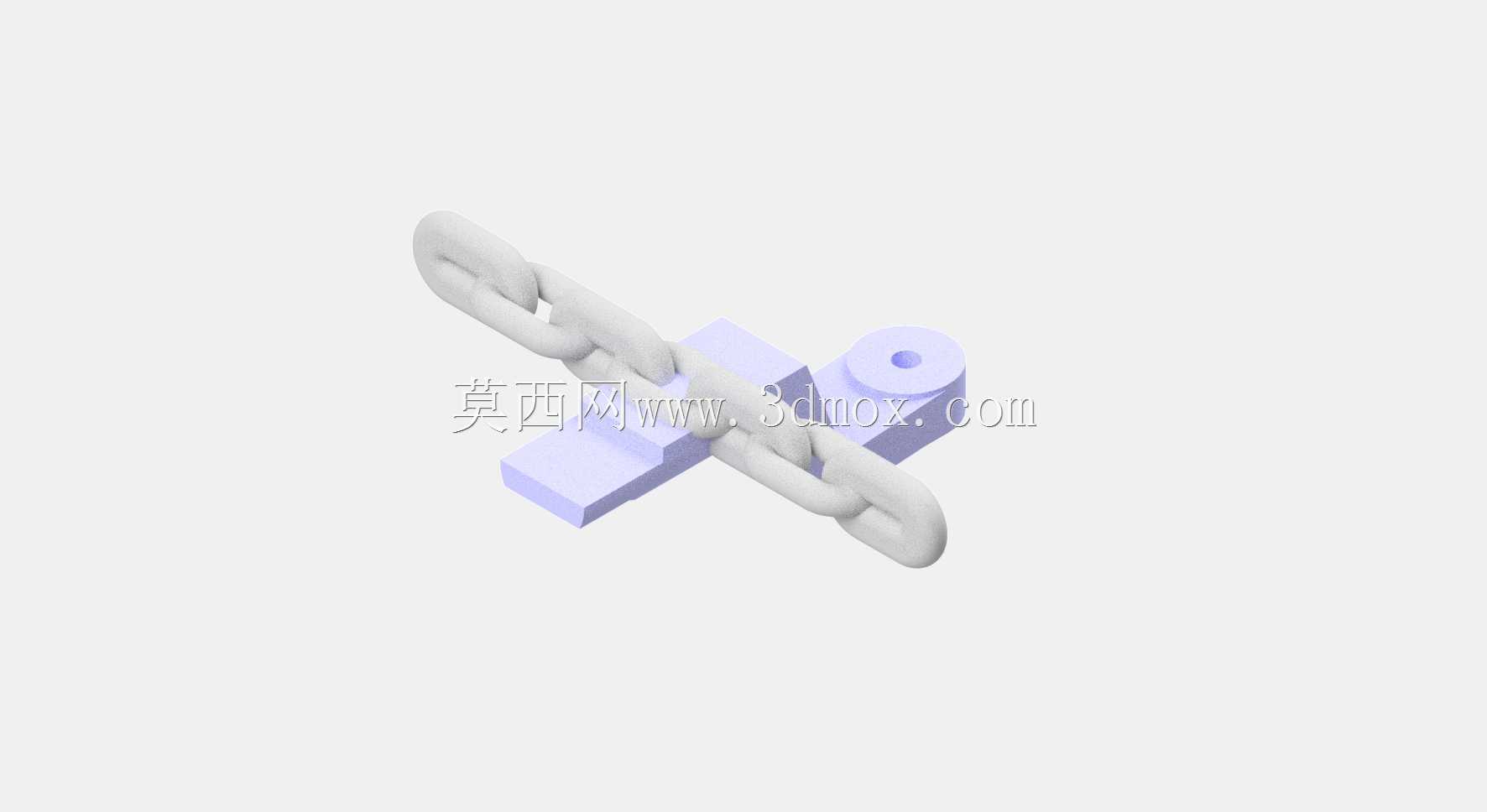

　　安装边界方面，该结构不需要额外的固定基座，作业时通过自身的夹持卡口卡在链节上，尾端的安装孔可以配合手动压杆或者小型液压压头使用，整体外形的最大轮廓尺寸控制在120mm以内，重量较轻，单人手持即可完成操作，适合高空、狭窄设备内部这类不便携带大型工装的作业场景。结构上没有多余的冗余设计，承力部位的壁厚经过受力校核，在满足1吨级压接力的强度要求下，尽可能压缩了整体体积，避免与周边的设备构件发生干涉。

　　实际使用过程中，该结构不仅能完成新链条的销轴压接装配，还可以在链条张紧作业时作为临时夹持器固定链节两端，替代传统的链条拉紧器的部分功能，一器多用减少现场运维需要携带的工装数量。夹持接触面做了防滑纹理处理，卡入链节后不会因为压接时的反作用力出现滑脱，作业安全性更高。针对不同规格的链条，只需要更换对应尺寸的夹持卡口垫块，不需要更换整个主体结构，拓展性较强，能覆盖市面上多数常用规格的工业链条作业需求。
