整体式卡波基码垛夹瓶灌装设备结构

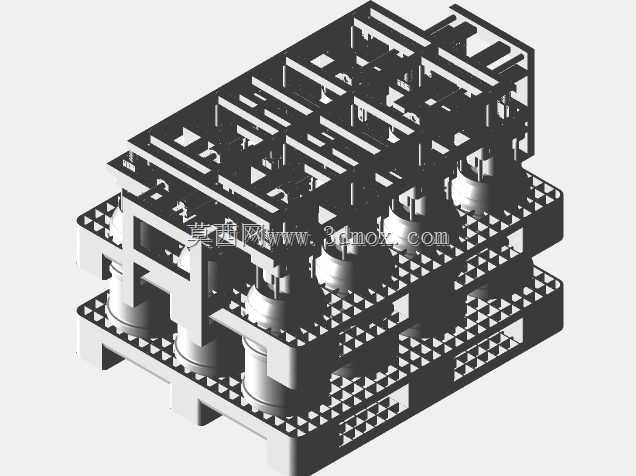

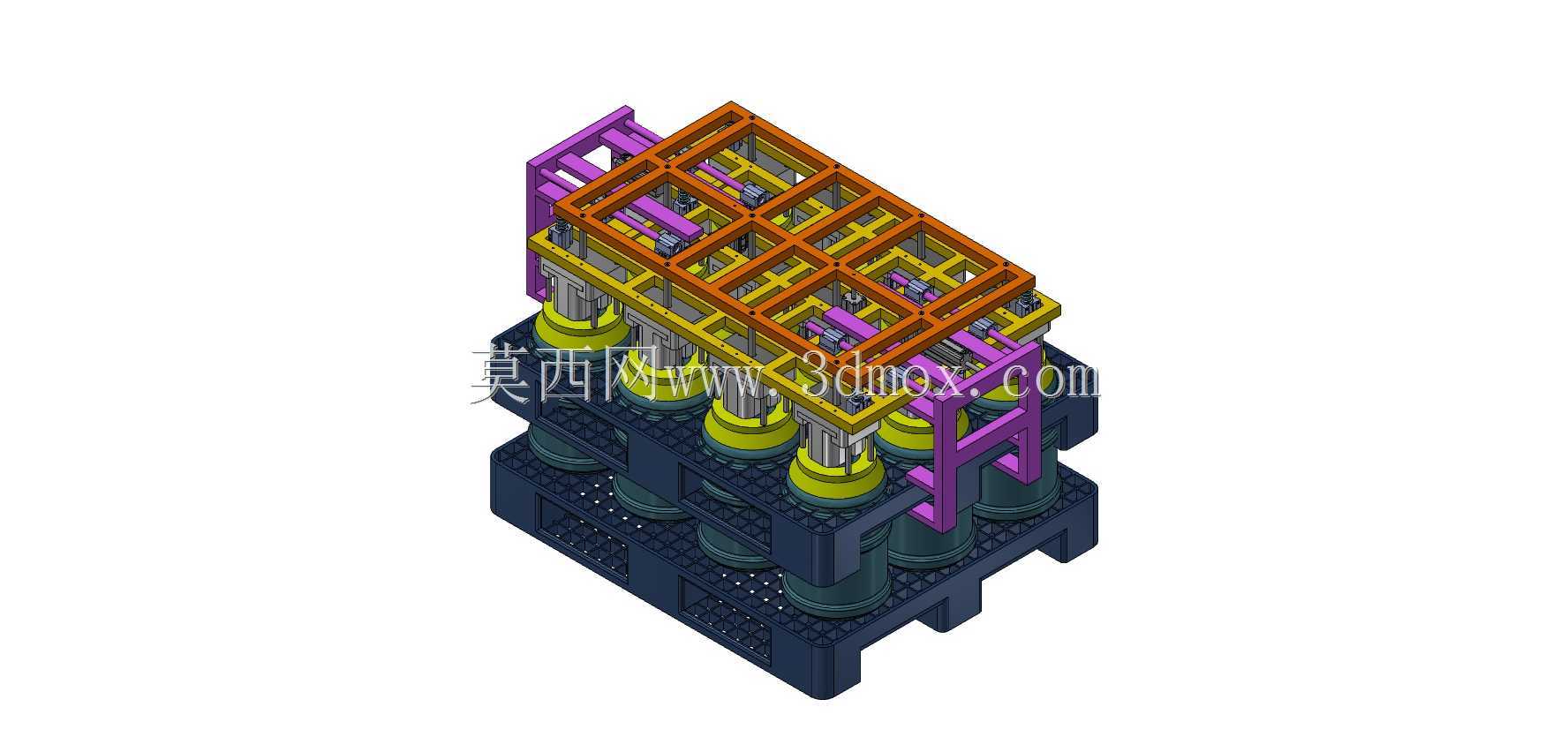

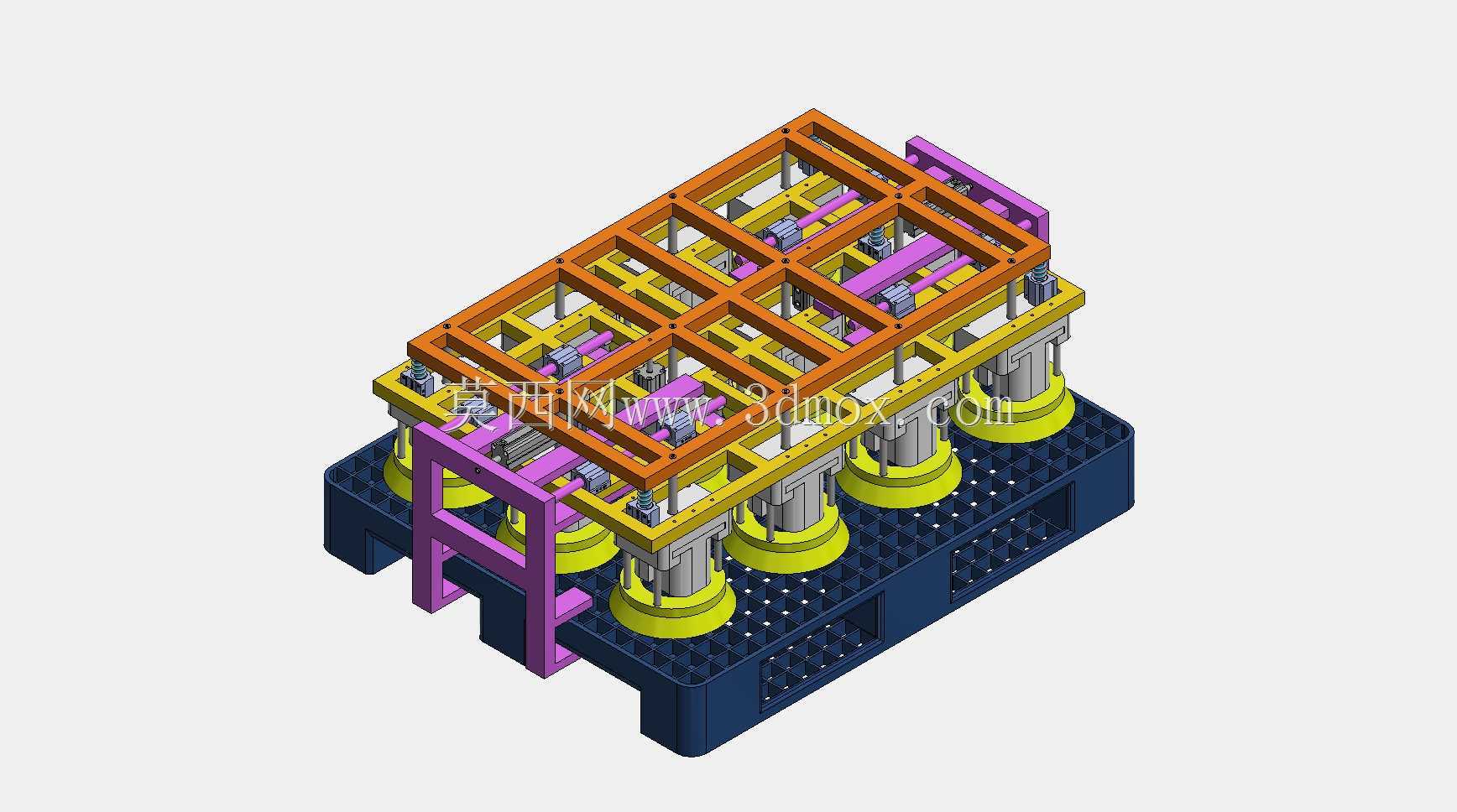

　　该设备主要面向瓶装饮品、日化瓶装产品的后段包装产线场景，可同时完成瓶体的夹持转运、码垛定位与灌装工位的衔接作业，解决传统产线中灌装后瓶体转运码垛环节多、定位偏差大的实际问题。从结构布局来看，设备采用分层框架式设计，底部为承载托盘定位结构，可适配标准工业塑料托盘的安装边界，中层为多组并行的瓶体夹持单元，每组夹持单元对应单排瓶体的定位夹紧，采用柔性抱夹结构避免夹伤瓶身，上层为框架式承载架，集成了夹持单元的导向与驱动安装位，整体框架采用型材拼接与焊接结合的方式，兼顾结构刚性与装配调试的便利性。设计过程中优先考虑了产线的节拍适配需求，多组夹持单元可同步动作，单次可完成整托瓶体的夹持转运，相比单组夹爪的码垛结构，作业效率提升明显。

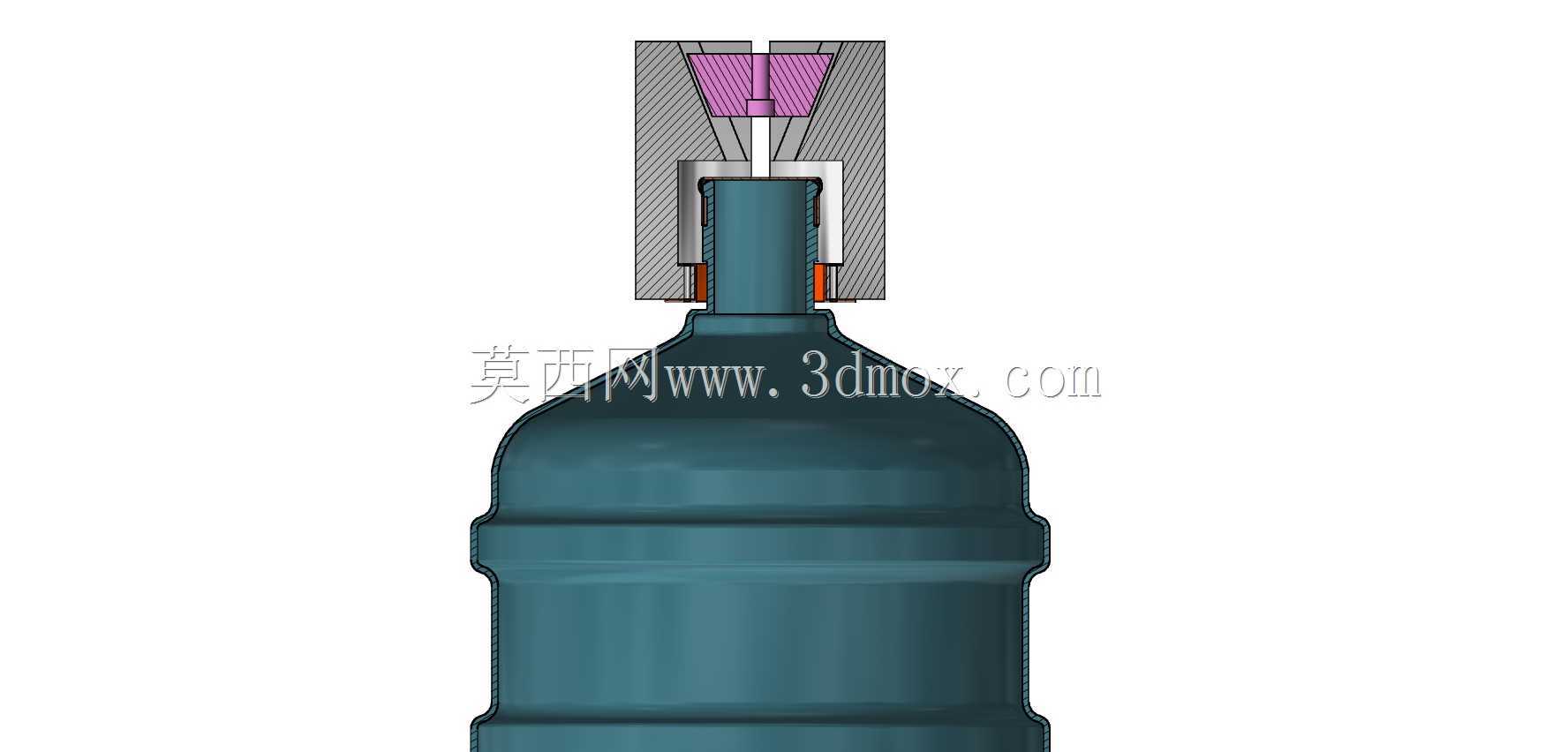

　　安装边界方面，设备整体外轮廓适配常规灌装产线的线体高度，底部预留了与输送线对接的安装空间，可直接对接现有瓶装灌装线的出料端，无需对原有产线做大规模改造。夹持单元的行程设计覆盖了常见的500ml-2L规格瓶装产品的外径范围，调整夹块位置即可适配不同瓶型，无需更换整套夹持工装。框架部分的受力经过校核，上层框架可承受满负载夹持时的偏载力矩，避免长期运行出现框架变形导致的定位偏差。设备的导向结构采用直线导向副布置在夹持单元的两侧，保证夹持动作的同轴度，减少夹瓶过程中的瓶体倾斜问题。在实际产线应用中，该结构可衔接灌装机与码垛工位，灌装完成的瓶体经输送线进入设备夹持位后，夹持单元同步抱夹瓶身，配合提升与横移动作完成整层瓶体的码放，

　　码垛完成后可直接由叉车转运整托成品，大幅减少人工码垛的劳动强度，同时避免人工操作带来的瓶体污染、码放不齐的问题。结构设计中还预留了检测元件的安装位，可在每个夹持单元旁加装瓶体到位检测传感器，避免缺瓶、倒瓶状态下的夹持动作，降低设备运行故障概率。
