摩托车用管式油冷却器三维设计作品

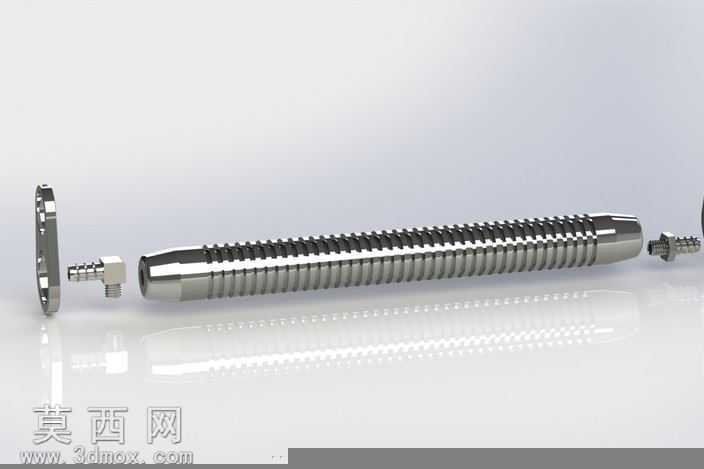

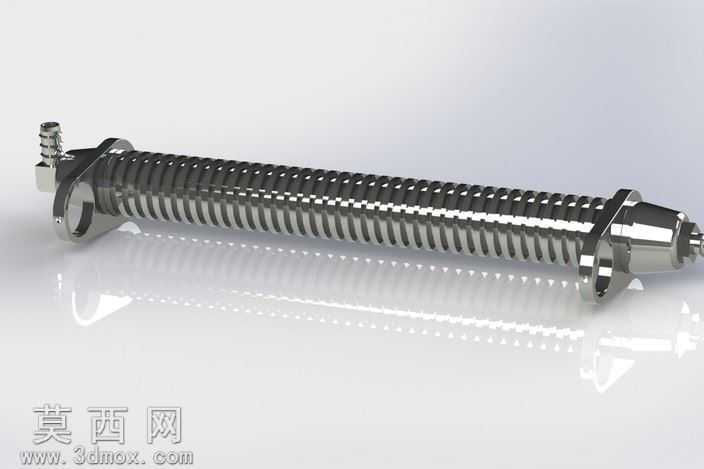

本作品为摩托车油路系统配套的管式油冷却器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先梳理管式油冷器的核心功能逻辑：针对摩托车发动机运行过程中润滑油升温过快的问题，通过延长油液流通路径、增大换热接触面积实现油温控制。建模过程中优先完成两端安装固定法兰的结构绘制，精准还原法兰上的安装孔位、快插油嘴的接口尺寸，确保模型可直接对接摩托车油路的装配尺寸要求；中间换热主体采用螺旋波纹管结构，建模时通过螺旋线扫描、阵列特征完成连续波纹通道的构建，每一段波纹的节距、凸起高度都参考实际管式油冷器的散热参数设定，既保证油液在管内流动时形成紊流提升换热效率，也还原了产品的真实结构形态。材质渲染阶段针对金属部件做了精细化处理：两端法兰、油嘴接头采用抛光不锈钢材质，调整金属粗糙度参数模拟机加工后的亮面金属质感，添加细微的环境反射效果还原金属部件的真实光影；中间螺旋换热管做了亚光金属质感区分，通过调整高光层级体现薄壁管件的结构厚度，整体渲染采用纯白影棚环境，添加柔和的底部反射效果，清晰呈现产品的整体轮廓与结构细节。结构设计上充分考虑摩托车的安装场景，两端法兰设置了对称的安装固定位，侧边快插油嘴采用标准油路接口尺寸，整体结构紧凑无冗余设计，螺旋管的长度、管径参数匹配小排量摩托车的润滑油流量需求，既不会造成油路阻力过大影响润滑效率，也能满足连续骑行工况下的油液散热需求。建模过程中对所有装配间隙做了校验，避免出现结构干涉问题，各部件的连接关系完全还原实际产品的装配逻辑，可用于摩托车散热系统的结构验证、装配模拟以及相关教学演示场景。
