四位大功率工业排插结构设计

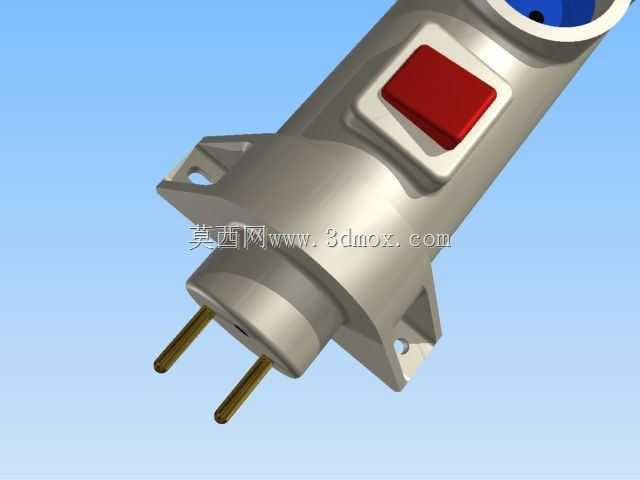

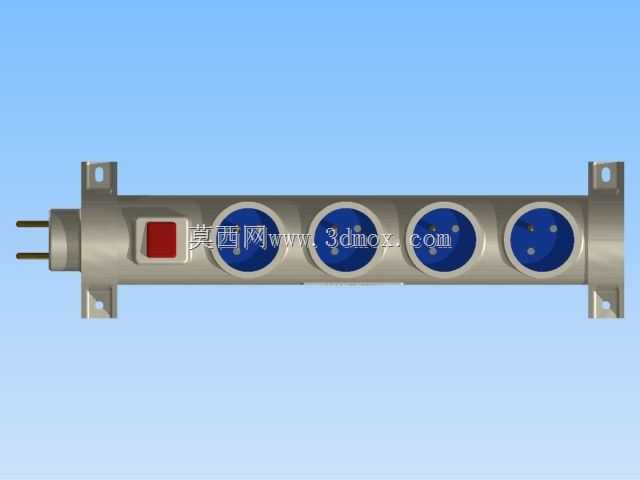

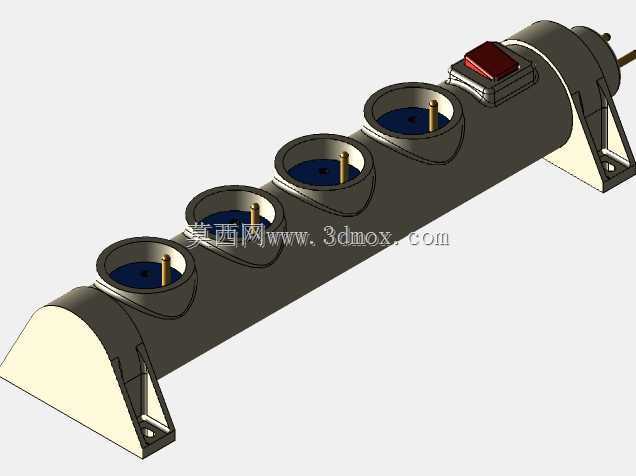

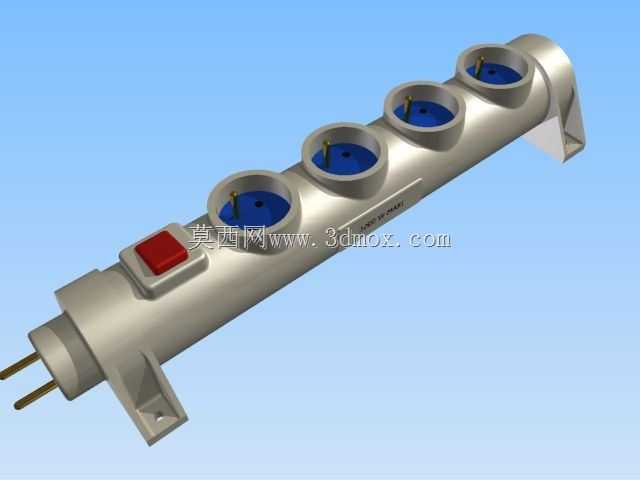

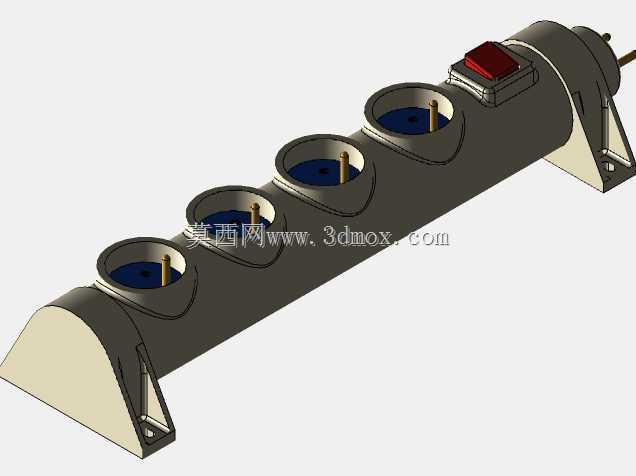

　　这款四位大功率排插的三维结构设计，核心面向车间临时工位供电、小型加工设备接驳、户外作业临时取电等对负载能力有较高要求的场景，额定承载16安培电流，最大支持3200瓦功率输出，可同时满足多台手持电动工具、小型台式加工设备或者测试仪器的供电需求，避免普通民用排插过载发热引发的安全隐患。从结构设计逻辑来看，整体采用长条形圆柱壳体布局，壳体两端设置带安装孔的固定支脚，可直接通过螺丝固定在设备机架侧面、工作台立面或者墙面走线槽旁，安装时支脚与壳体主体的垂直距离预留了12毫米的走线间隙，方便背部电源线的布设与固定，不会出现安装后线材被挤压破损的问题。壳体上沿等距排布四个国标插孔位，每个插孔内部设置独立的铜件夹持腔，相邻插孔中心间距保持45毫米，

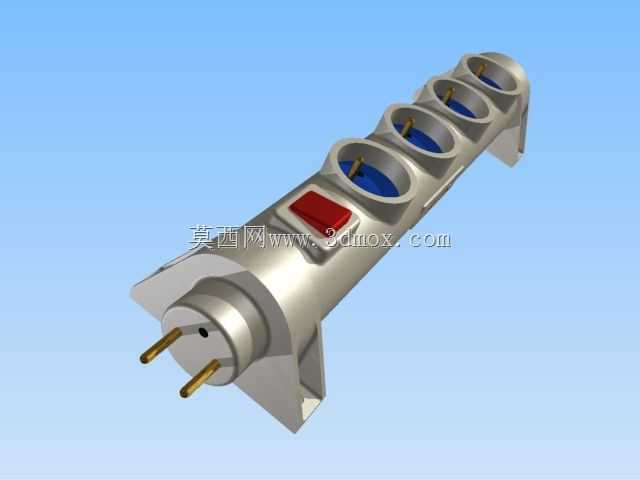

　　即使插入大尺寸工业电源插头也不会出现互相干涉的情况，插孔周边设置蓝色绝缘防护圈，既可以区分插孔区域，也能避免日常使用中金属碎屑意外落入插孔引发短路。壳体靠近进线端的位置设置红色船型电源开关，开关凸起高度控制在8毫米，既方便戴劳保手套操作，也不会因为意外磕碰触发通断，开关与壳体之间设置密封胶圈，可应对车间常见的粉尘、少量溅水工况。进线端采用一体式两芯插脚结构，插脚采用黄铜镀镍材质，插入对应插座后接触电阻更低，大电流负载下温升控制在安全范围内，插脚根部设置应力释放锥套，可承受频繁插拔带来的线材弯折，避免内部铜丝断裂。整个壳体的壁厚设计为2.2毫米，采用阻燃PC材质的结构强度校核，日常跌落、工具磕碰不会出现壳体开裂的情况，

　　内部铜件排布时预留了足够的电气间隙，满足低压电器的安全间距要求，不会出现内部拉弧的风险。在实际选型使用时，这款排插的整体长度为280毫米，直径42毫米，固定支脚的孔距为265毫米，安装时不需要额外定制支架，直接利用现有设备的预留螺丝孔即可完成固定，相比普通民用排插，其结构强度、负载能力、安装适配性都更贴合工业场景的使用需求，建模时完整还原了内部铜件的排布、开关的装配关系以及固定支脚的安装尺寸，可直接用于同类产品的结构改型、安装位置模拟或者供电方案的布局验证。
