卷装纸巾承托取纸支撑结构

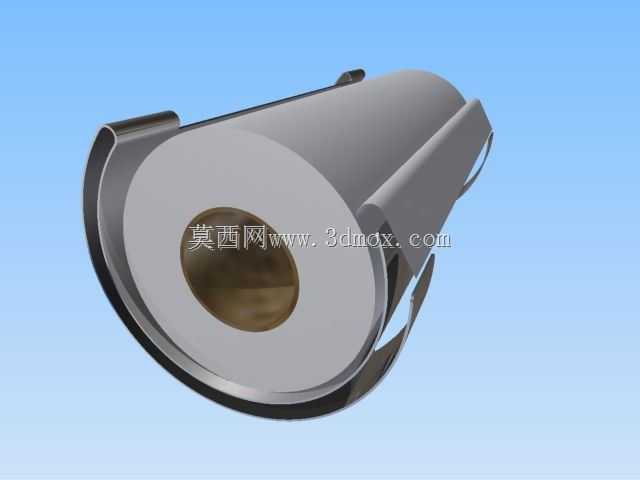

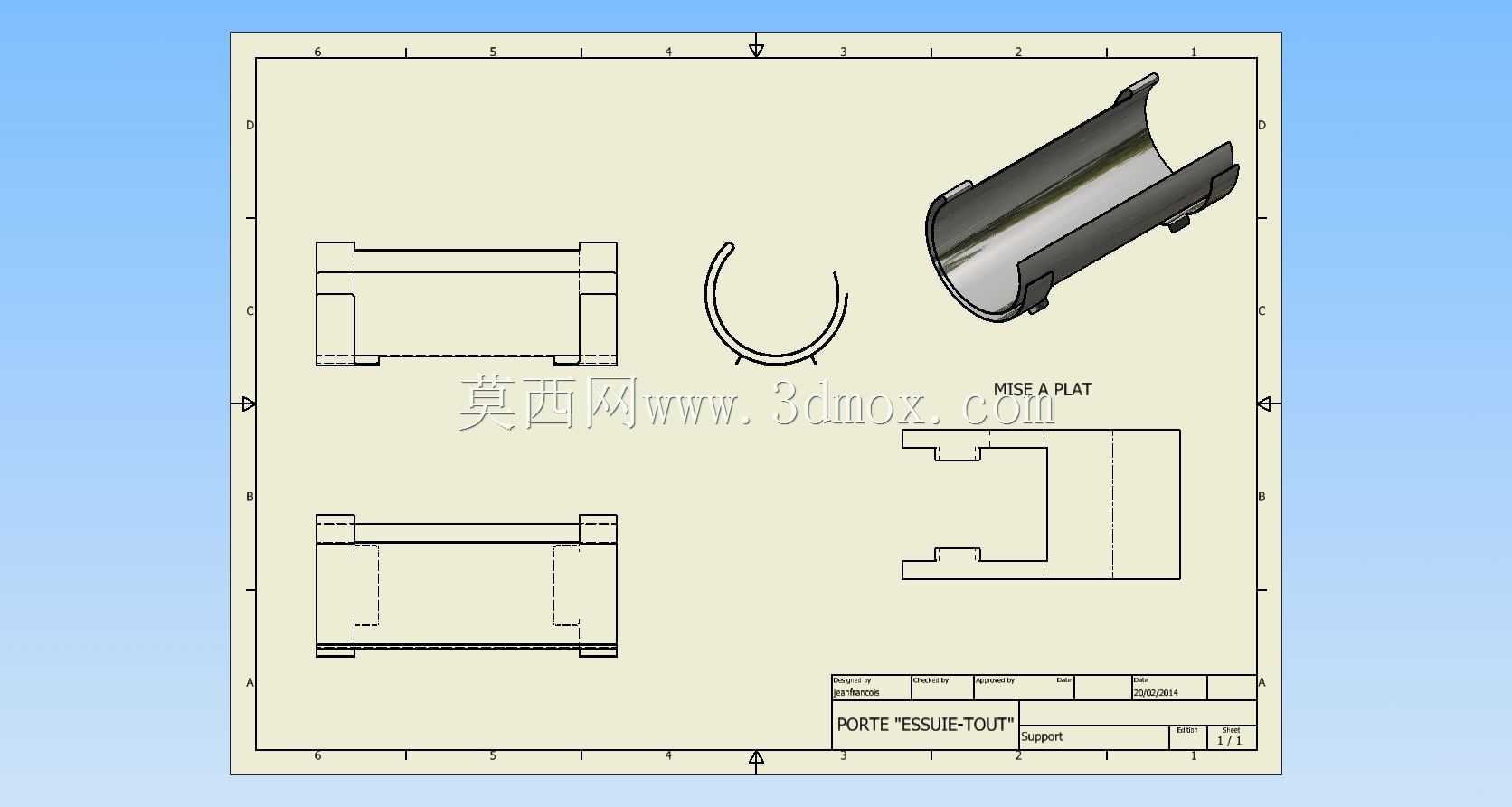

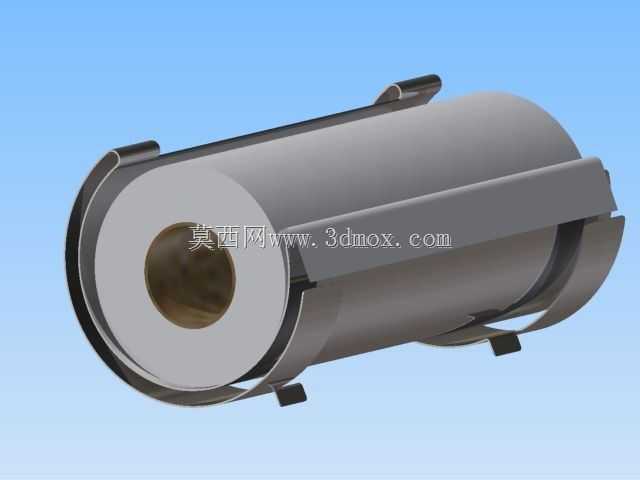

　　该结构主要应用于公共卫浴空间、餐饮门店、酒店客房等场景的卷装纸巾承托场景，替代传统外露式纸轴结构，兼顾取纸顺畅度与外观整体性。结构核心采用中心承托筒搭配外侧弧形限位片的组合形式，中心筒内径匹配常规空心卷纸的纸芯尺寸，可直接套入整卷未拆封的卷装纸巾，无需额外加装纸轴，更换纸巾时直接将新卷套入即可完成装填，操作门槛低，适配日常运维人员快速更换耗材的需求。外侧的弧形限位片沿中心筒轴向延伸，边缘做卷边圆滑处理，既可以限制卷纸在抽拉过程中出现轴向窜动，避免卷纸脱出承托结构，又能在抽拉纸巾时对纸面形成适度的摩擦阻尼，防止抽拉时带出过长的多余纸巾，减少耗材浪费。支撑件的薄壁尺寸控制在0.8毫米，在保证结构刚性的前提下尽可能压缩整体壁厚，

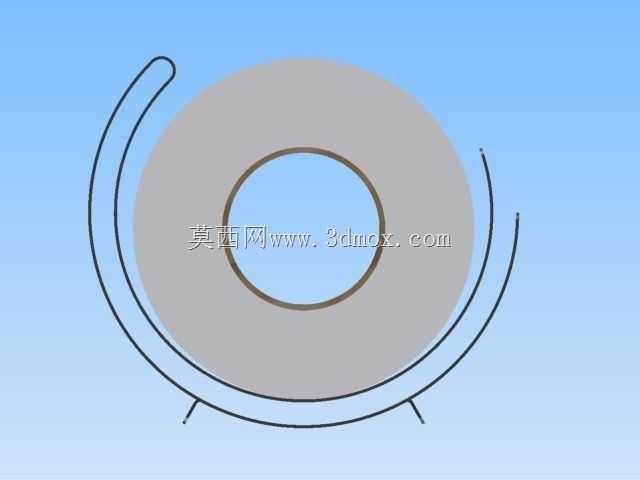

　　减少材料占用，同时降低结构自重，安装时仅需通过背部的固定点位将整体结构固定于墙面或台面侧方，不会占用过多的安装空间，适配狭小卫浴空间的安装边界。设计过程中重点考量了抽纸过程的受力状态，当用户向下抽拉纸巾时，卷纸会沿中心筒做周向转动，外侧限位片与卷纸外圆的接触面积经过反复调整，既不会因接触压力过大导致抽纸卡顿，也不会因接触面积过小失去限位作用，同时弧形片的开口角度预留了足够的纸巾引出空间，纸巾从开口处自然下垂，用户可直观看到剩余纸巾量，便于提前安排耗材补充。整体结构无外露的尖锐棱角，所有边缘均做圆弧过渡处理，避免日常使用过程中剐蹭手部或刮破纸巾，中心筒的端部做内收倒角处理，套入纸卷时可自动导正，无需刻意对齐纸芯即可快速完成装填，适配不同品牌、略有尺寸公差的常规卷装纸巾，具备较好的通用性。结构整体采用一体化成型思路，无额外拼接零件，长期使用不会出现连接件松动脱落的问题，日常清洁时可直接擦拭表面，无清洁死角，适配高频使用的公共场景运维需求。
