可倾斜式辊筒输送托盘结构设计

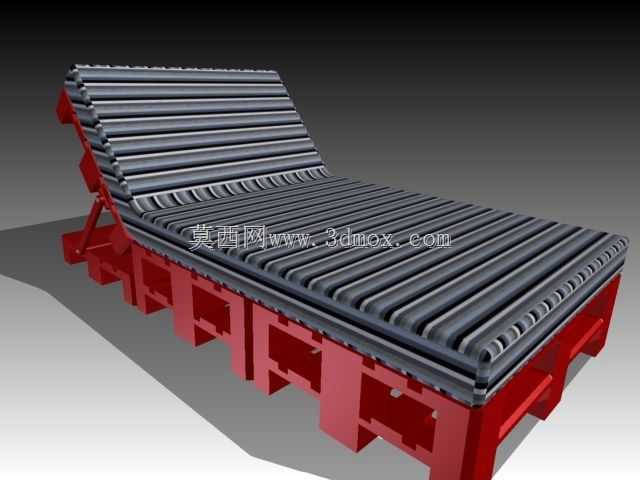

　　这款可倾斜式辊筒承载托盘，主要适配生产车间工序间物料周转、仓储出库段的物料转接场景，在流水线末端、装卸货工位、物料暂存区都能适配使用，区别于固定平面的托盘结构，它自带的可倾斜铰接段能根据上下工位的高度差调整抬升角度，无需额外搭配顶升转接设备就能完成带一定高度差的物料滑移输送，减少工位间的辅助转运设备投入。从结构设计逻辑来看，底部承载基座采用标准托盘的叉车位预留设计，四面都预留了叉车作业的叉取空间，不管是手动液压叉车还是电动平衡重叉车都能顺利叉取转运，适配现有厂区内的常规物流转运设备，不需要对现有叉车做适配改造。基座上方的承载面分为固定段与铰接倾斜段两部分，两段都采用密集排布的圆柱形辊筒作为承载接触面，辊筒两端采用内嵌式轴承座安装，

　　辊筒转动阻力小，表面做了硬质氧化处理，耐磨性能足以支撑常规金属工件、周转箱的长期滑移摩擦，不会因为长期使用出现辊筒表面凹陷、转动卡滞的问题。倾斜段的支撑采用剪式铰接支撑结构，支撑臂上预留了多档定位销孔，能根据实际需要的倾斜角度调整支撑档位，角度调整范围覆盖0到35度，既能放平作为普通平面托盘承载堆垛物料，也能抬升倾斜段形成滑移斜面，让物料靠自身重力沿辊筒面滑移到对接的输送线或者工位上，不需要额外配置动力输送组件，靠重力就能完成物料的短距离输送转接。安装边界方面，整体放平状态下的外形尺寸适配标准1200*1000的物流托盘流转尺寸，能直接适配现有标准货架的货位尺寸、自动立体库的托盘位尺寸，不需要调整现有仓储、物流环节的尺寸适配标准；

　　倾斜段抬升到最大角度时，整体最高点高度不超过1100mm，不会超出常规车间工位的操作高度范围，操作人员站在工位侧就能顺利完成物料的取放、滑移操作，不会因为抬升过高带来操作安全隐患。结构件之间的连接全部采用螺栓可拆卸连接，辊筒磨损后可以单独更换单根辊筒，不需要整体更换承载面，后期维护成本更低；基座采用型材焊接后做喷塑处理，整体承载能力能达到800kg，足以覆盖大部分机加工零件、包装成品、装配组件的周转承载需求。在工序间周转时，它可以直接放在工序旁作为暂存台，加工完成的工件直接放在辊筒面上，需要转运到下工序时，直接将倾斜段调整到对接下工序输送线的高度，就能直接把工件推到输送线上，减少人工搬抬的作业强度；在装卸货场景下，

　　它可以放在货车车厢与月台之间，调整倾斜角度后形成过渡斜面，带滚轮的周转箱可以直接沿辊筒面滑移上下货，比传统的固定斜坡板更灵活，不用的时候可以放平堆叠存放，占用的仓储空间和普通标准托盘一致，不会额外增加存储场地的占用。
