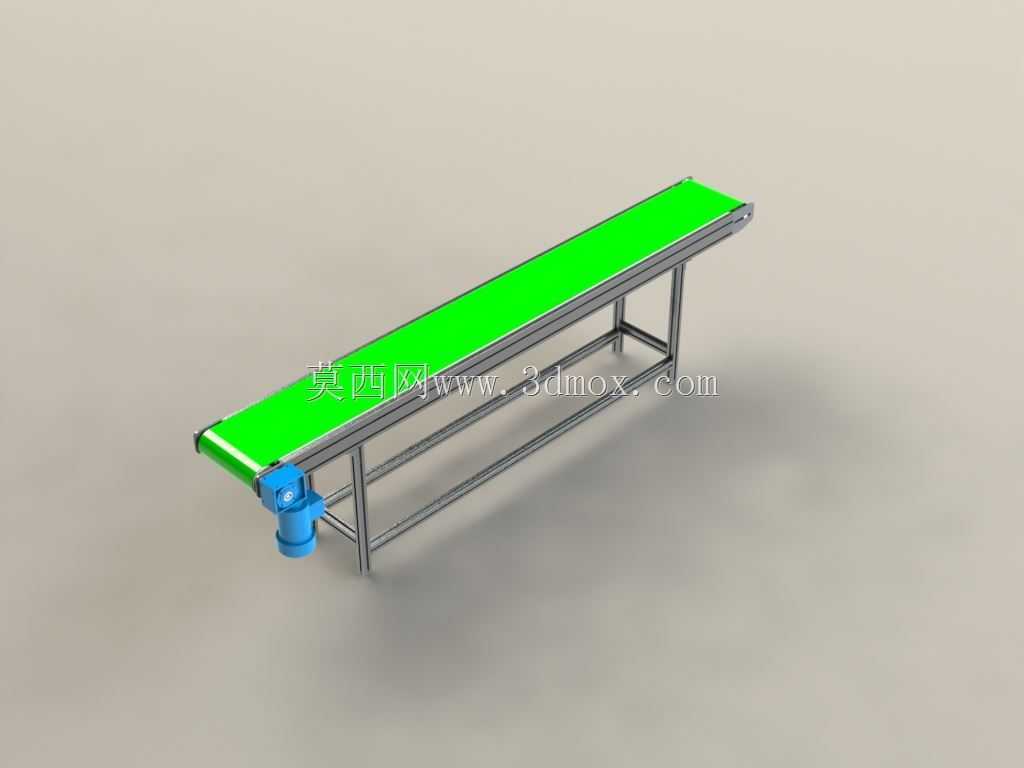

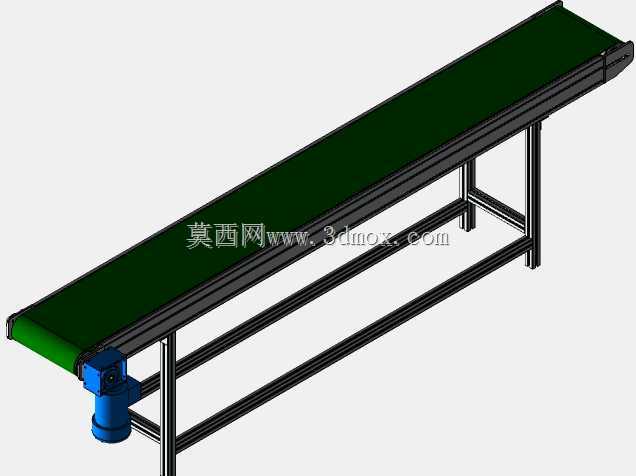

轻型带式输送设备三维结构设计方案

　　在电子组装、食品包装、小型五金件加工这类生产场景中，物料的短距离平稳转运一直是产线布局里容易被忽略但直接影响生产节拍的环节，重型皮带输送机往往占地过大、机架冗余，无法适配这类轻载、工位间距紧凑的生产场景，轻型带式输送设备的设计初衷就是填补这一应用空白。从结构设计逻辑来看，这类设备首先要控制整体自重，机架部分采用薄壁型钢折弯成型的框架结构，摒弃了重型设备常用的厚壁槽钢焊接机架，在保证机架整体刚度满足轻载运行需求的前提下，大幅压缩了设备自身重量，也降低了安装时的基础承重要求，甚至可以直接架设在现有工作台面之间完成接驳，不需要额外做地面固定施工。设备的驱动端布置在机架一侧，采用紧凑型驱动单元布局，将传动滚筒、减速单元、

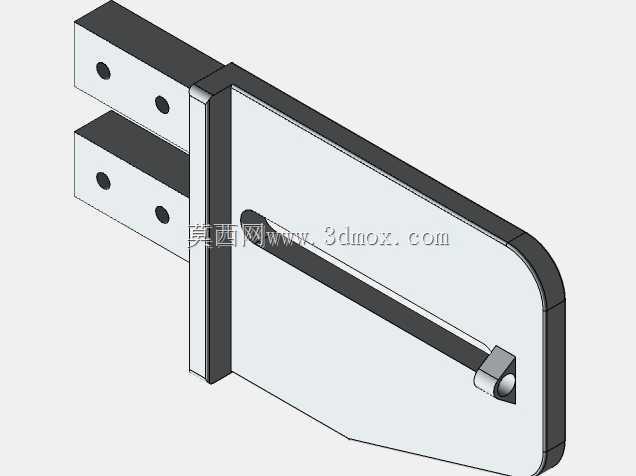

　　驱动电机整合在同一端架内，减少了外露传动部件带来的安全隐患，同时也缩短了设备整体的安装长度，张紧机构设计在尾端滚筒位置，采用螺杆调节式张紧结构，调节行程控制在合理范围内，既可以满足皮带长期运行后的张紧度调整需求，也不会因为张紧行程过大导致皮带跑偏风险升高。皮带的支撑结构没有采用传统的整板托承，而是间隔布置小直径托辊，上分支托辊间距根据轻载物料的单重控制在合理区间，既可以减少皮带运行过程中的下垂量，保证输送面的平整度，也能降低皮带运行的摩擦阻力，减少驱动端的功率损耗，下分支仅在靠近两端滚筒的位置设置回程托辊，进一步简化结构、降低制造成本。设备两侧的机架上预留了标准的安装槽位，可以根据实际产线需求加装挡边、物料导向条、

　　工位检测传感器支架甚至小型工件分拣机构，不需要对主体机架做二次焊接加工，适配不同生产场景的定制化改造需求。从安装边界来看，这类轻型设备的整机宽度控制在较窄的区间，输送面高度可以根据对接的工作台高度做支腿调节，支腿底部设置可调脚杯，能够适应地面存在小幅高度差的安装场景，不需要额外做地面找平处理，设备的进料端和出料端都设计了过渡连接板的安装位，可以直接和前后工位的加工设备、料台实现无缝对接，避免小件物料在接驳位置出现卡滞掉落的问题。在运行特性上，这类轻型带式设备的运行速度可以根据生产节拍做灵活调整，输送过程平稳无明显抖动，适合输送重量较轻、表面易刮花的工件，不会像振动输送设备那样对工件表面造成损伤，

　　也不会出现气力输送过程中容易产生的物料偏移问题。设计过程中还重点考虑了日常维护的便捷性，驱动端的轴承座采用外置式安装，更换轴承时不需要拆解整个机架结构，皮带的更换也仅需要松开尾端张紧机构即可完成，不需要拆卸大量结构件，能够大幅降低日常运维的时间成本，适配中小制造企业的设备维护能力现状。
