外啮合齿轮式旋转供油液压泵结构

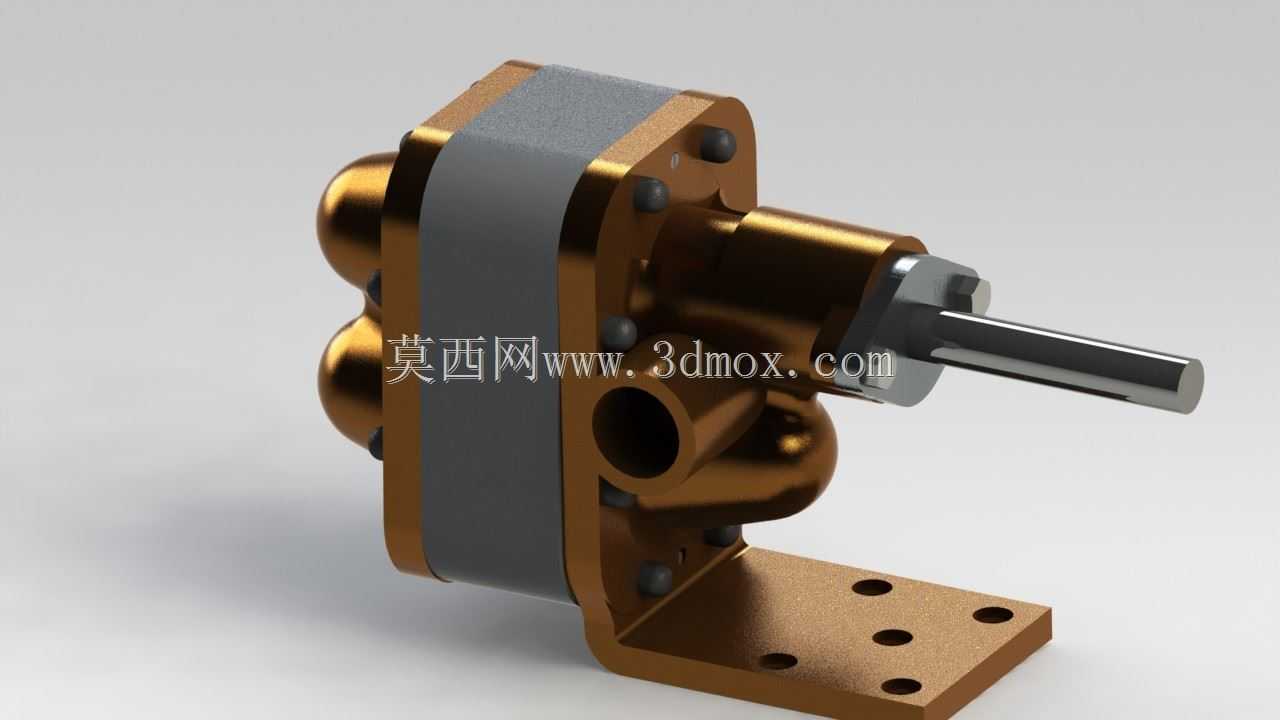

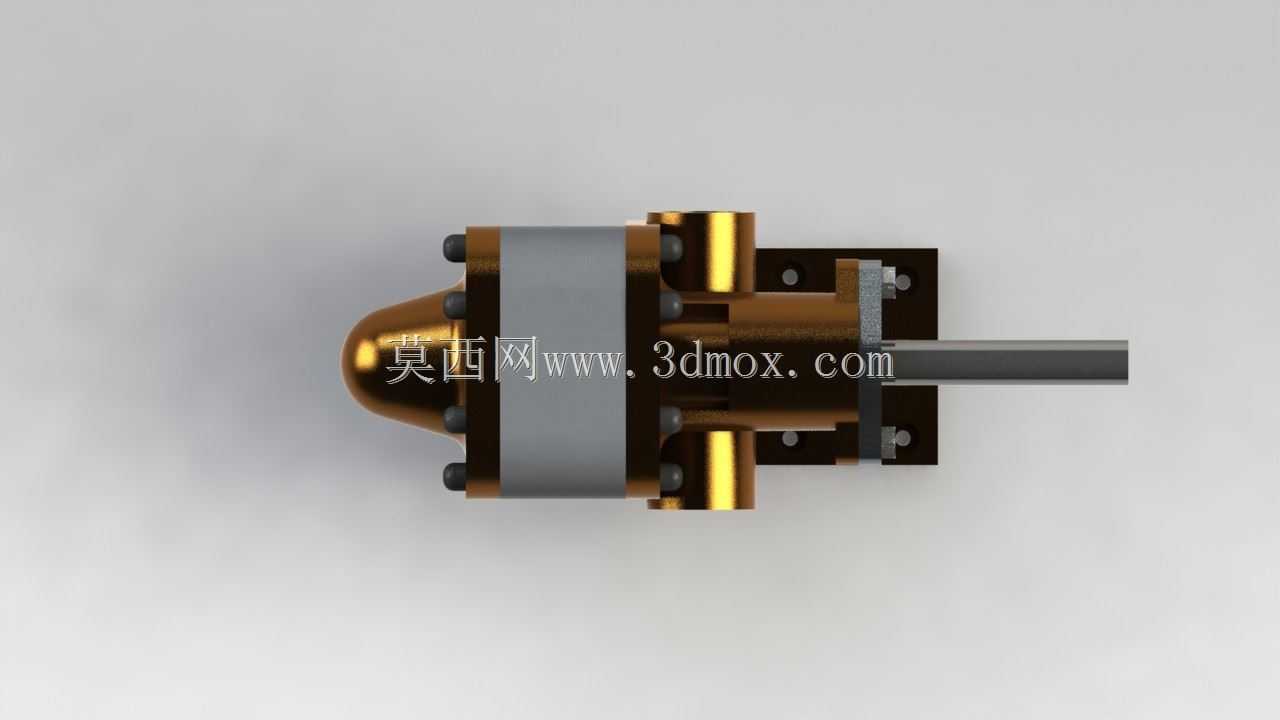

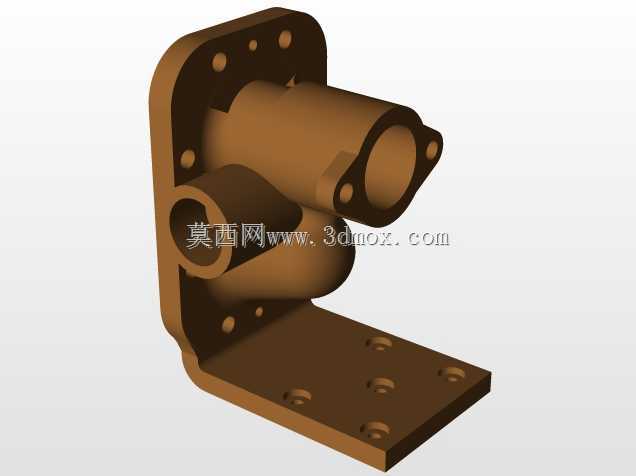

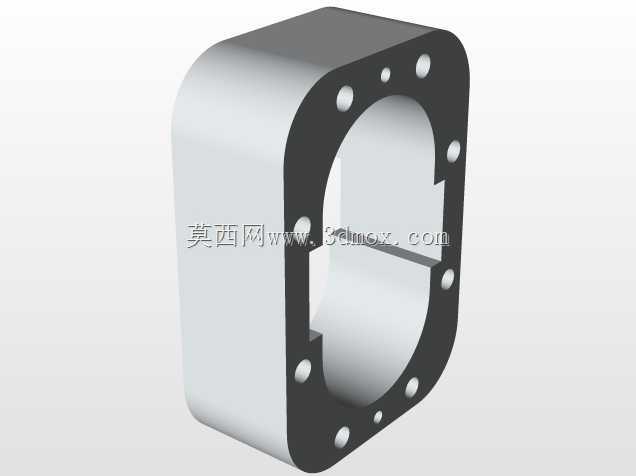

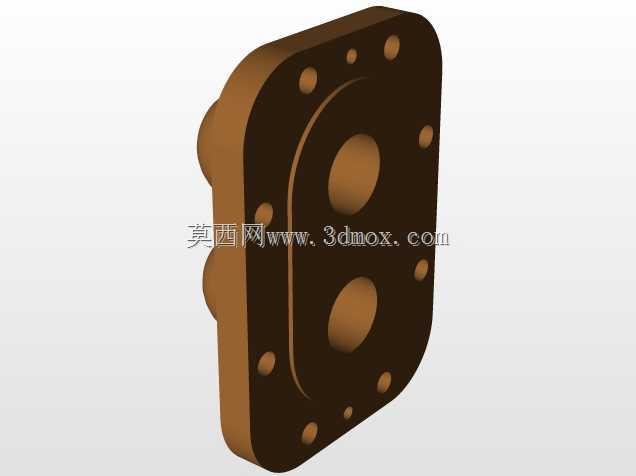

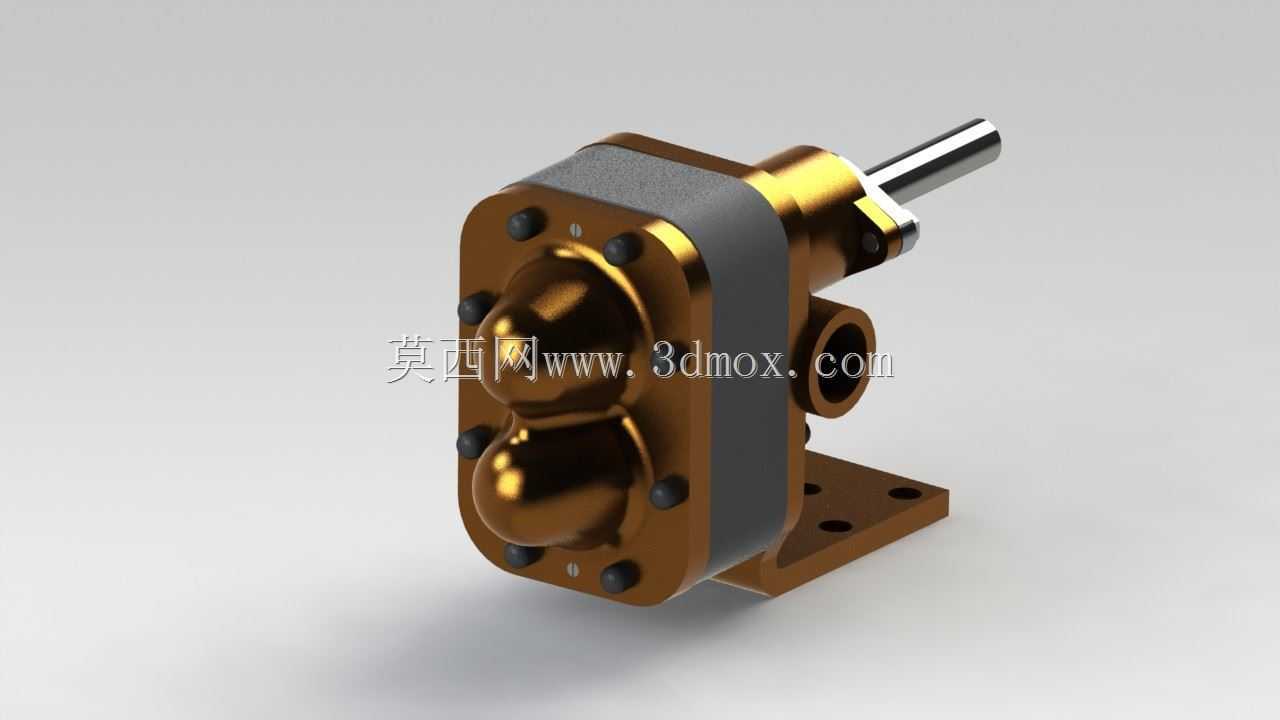

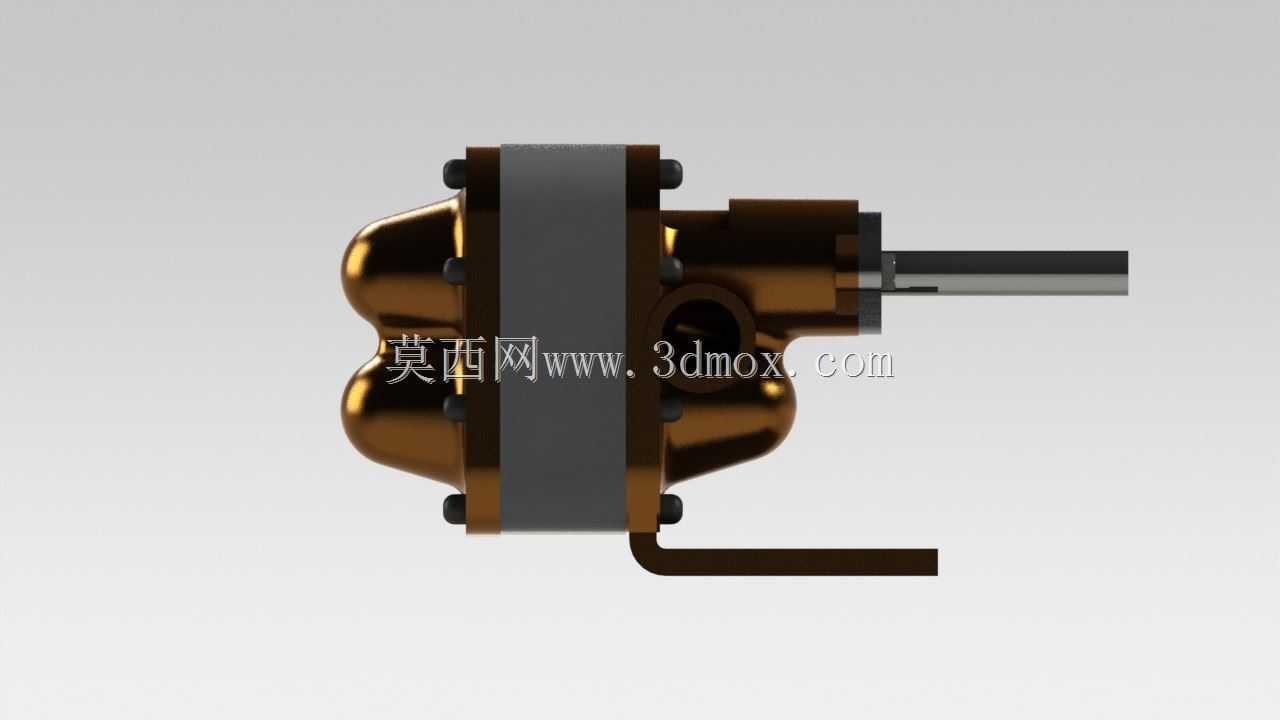

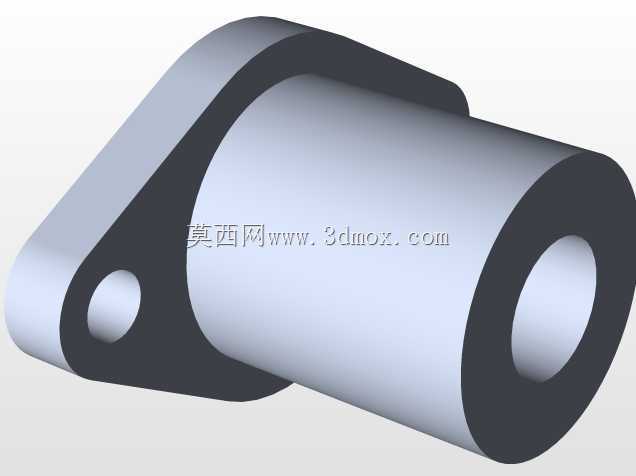

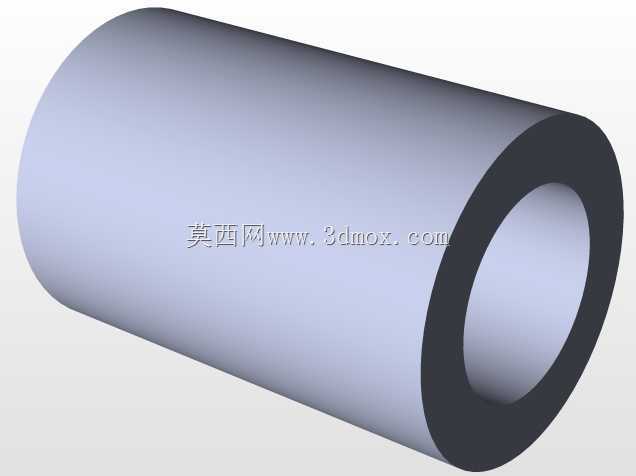

　　这款齿轮式旋转泵常被集成在小型液压站、润滑系统以及低压流体输送回路中，作为动力源完成介质的加压输送，在机床润滑回路、小型液压工装的供油单元、燃油辅助输送场景中都能见到同类结构的应用。从结构设计来看，该泵采用外啮合齿轮作为核心增压元件，泵体分为三段式组合结构，中间段为齿轮容腔，两侧端盖通过螺栓紧固完成密封，输入轴从端盖中心伸出，通过轴封完成动密封避免介质泄漏，底部带安装孔的支架与泵体一体铸造成型，可直接通过螺栓固定在安装基座上，安装时需保证输入轴与驱动电机轴的同轴度，避免偏载造成轴封和轴承的异常磨损。设计过程中，齿轮的齿宽、齿顶圆与泵体内腔的配合间隙是核心控制参数，间隙过大会造成容积效率下降，压力输出不足，间隙过小则会出现齿轮扫膛，

　　增大运转阻力甚至造成卡滞，端盖与齿轮端面的轴向间隙同样需要严格控制，通常会在端盖处设置卸荷槽，避免齿轮啮合过程中出现困油现象，降低运转噪音和振动。进出油口设置在泵体侧下方，采用内螺纹接口形式，可直接对接标准液压管路，安装时需注意油口方向与管路走向匹配，避免强行掰动管路造成接口处应力集中。输入轴端采用扁位加锁紧螺母的结构，可直接安装联轴器或者带轮，适配不同的驱动形式，日常维护时只需定期检查轴封处是否有渗漏，定期更换泵内润滑油即可保证长期稳定运行。该结构的泵自吸性能较好，启动前无需额外灌泵，对介质的粘度适应范围较宽，在输送清洁的润滑油、液压油等介质时运转稳定性佳，不适合输送含固体颗粒的介质，否则会造成齿轮齿面磨损，内泄漏量增大，

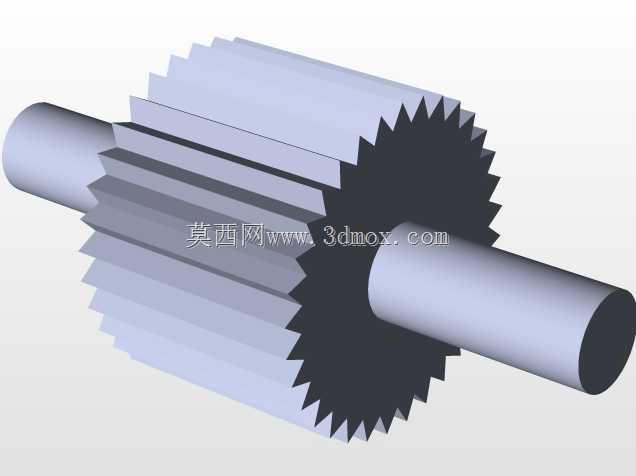

　　最终导致输出压力不足。建模过程中对齿轮的渐开线齿形做了简化处理，重点还原了泵体的装配关系、安装接口尺寸以及外部轮廓，可直接用于设备布局时的干涉检查、安装空间校核，也可作为同类泵体结构设计的参考样件，帮助设计人员快速理解齿轮泵的装配逻辑和密封结构设计思路。
