蜗壳式离心泵泵体结构三维设计

项目分类:泵 发布时间:2021-12-04 ID:429325
  • 蜗壳式离心泵泵体结构三维设计
  • 蜗壳式离心泵泵体结构三维设计

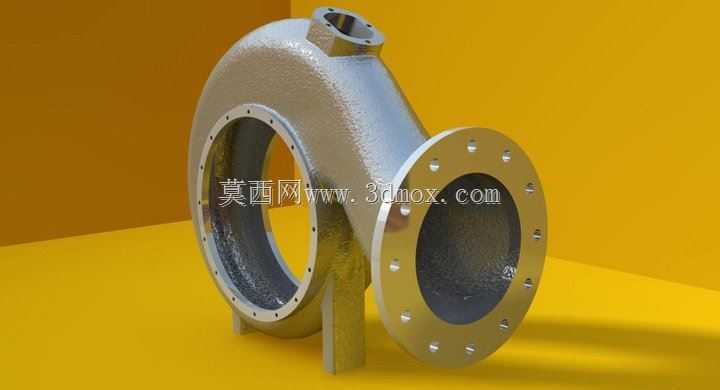

  该模型呈现的是单级离心泵的核心过流部件蜗壳泵体,这类部件广泛应用在市政供水、农田排灌、工业循环水输送、暖通空调水循环等场景中,是流体输送系统里完成动能向压力能转换的关键结构。从实际工程应用来看,泵体的流道设计直接决定整泵的水力效率,模型中呈现的渐扩式蜗壳型线,是按照恒定速度矩原则设计的,能够让叶轮甩出的高速流体在流道内平稳降速,把流体携带的动能最大限度转化为静压能,减少流道内的水力冲击损失与涡流损耗。

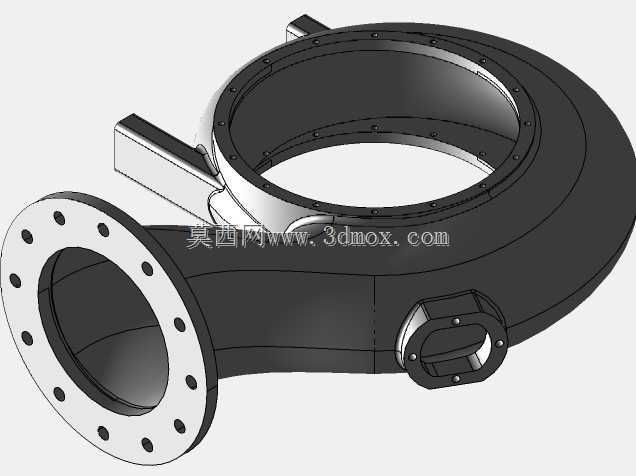

  从结构设计角度看,模型上的两个法兰接口分别对应泵的进口与出口,大尺寸带均布螺栓孔的法兰为叶轮安装侧的端法兰,用于和泵盖、密封组件配合形成封闭的泵腔,侧置的法兰为流体出口,对接下游管路系统。设计时法兰的螺栓孔分布圆直径、密封面宽度都严格遵循管路法兰的通用安装规范,能够匹配对应压力等级的标准法兰垫片与紧固件,避免现场安装时出现接口错位、密封面压合不匀导致的泄漏问题。泵体下方设置的支撑脚结构,是用于整泵安装时的承重定位,设计时需要核算支撑位置的刚度,避免泵运行过程中因流体脉动、转子振动导致泵体变形,影响叶轮与密封件的配合间隙。

  建模过程中,流道的顺滑过渡是核心难点,尤其是蜗壳隔舌位置的圆角处理,既要保证隔舌与叶轮外缘的间隙符合水力设计要求,减少流体回流损失,也要避免尖角结构导致的应力集中,提升泵体在承压工况下的结构强度。泵体的壁厚设计是按照额定工作压力下的承压要求计算的,在法兰连接位置、支撑筋位置做了局部加厚处理,既满足承压强度要求,也尽可能控制铸件的整体重量,降低生产制造成本。这类铸件模型在结构设计时还需要充分考虑铸造工艺的可行性,比如壁厚均匀性、拔模斜度设置、清砂通道预留,避免生产过程中出现缩孔、浇不足、砂芯清不净等铸造缺陷。

  从安装边界来看,该泵体的进出口中心高、支撑脚安装孔位尺寸都需要和配套的电机、底座、管路系统做匹配校核,建模时预留的密封件安装槽、轴承组件配合位置的尺寸公差,直接决定整泵装配后的同轴度,若尺寸偏差过大,会导致运行时转子跳动量超标,缩短机械密封与轴承的使用寿命。在实际选型应用中,这类蜗壳泵体适配的叶轮直径、转速范围都和流道断面尺寸直接相关,模型中呈现的流道断面变化规律,能够直观反映该泵的额定流量与扬程适配区间,为后续的整泵性能仿真、结构优化提供精准的三维数模基础。
