锤式破碎筛分一体化设备结构设计

　　在矿山、建材、固废回收以及中小型物料加工生产线中，原料的破碎与分级是衔接前段原料输送与后段成品存储的核心工序，传统生产线多将独立破碎机与独立振动筛通过输送廊道串联布置，不仅占用更多厂区平面空间，还会增加物料转运过程中的扬尘点与设备维护点位，这套锤式破碎加振动筛的集成结构，正是针对中小型加工场景的紧凑布置需求完成的三维结构设计。整套设备将锤式破碎腔与直线振动筛箱整合在同一机架主体上，破碎腔位于设备上部靠进料端的位置，内部沿转子圆周方向排布多组活动锤头，转子高速运转时锤头依靠离心力向外甩开，对进入腔体内的物料产生高速冲击作用，同时物料在腔体内会被抛向内壁的反击衬板，经过多次冲击、碰撞、研磨作用完成破碎过程，

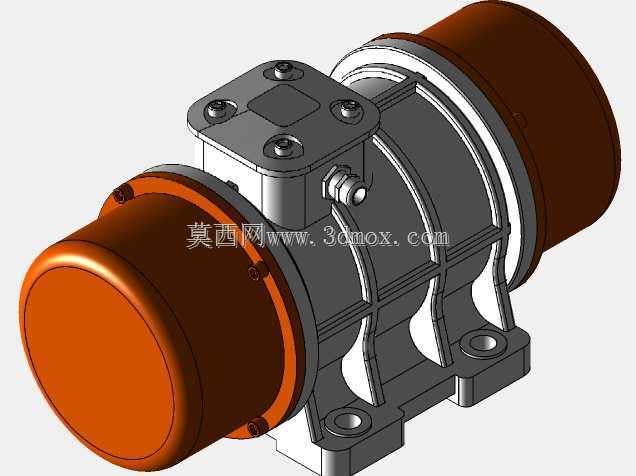

　　当物料粒径破碎至小于腔底筛条间隙时，会直接下落进入下方的振动筛分层，无需额外的中转输送结构。下部的振动筛采用多层筛网设计，可根据成品粒径需求更换不同网孔的筛板，对破碎后的物料直接完成粒径分级，不同规格的成品物料从各自对应的出料口排出，直接接入后续的输送或存储设备，省去了独立筛分设备的进料衔接结构。从安装边界来看，整套设备的机架采用型钢焊接成型，底部预留统一的设备安装地脚孔位，安装时只需按照机架的长宽尺寸完成基础浇筑找平，无需单独为破碎单元和筛分单元分别做基础，大幅缩减了现场安装的施工周期。设计过程中重点考虑了转子的动平衡匹配，锤头采用对称排布结构，避免高速运转时产生过大的偏载振动，同时振动筛的激振器位置经过反复调校，

　　确保筛面物料运行轨迹均匀，不会出现局部物料堆积堵孔的问题，破碎腔的衬板采用可更换的模块化设计，磨损后只需拆卸局部螺栓即可完成更换，无需整体拆解腔体结构，日常维护的操作空间也在建模时做了预留，各个检修门的开启角度、螺栓拆装的操作空间都经过模拟验证，避免实际装配后出现工具无法操作的干涉问题。针对不同物料的破碎需求，转子转速、锤头重量、筛条间隙以及筛网倾角都预留了调整空间，可根据实际加工的物料硬度、进料粒径、成品产能要求做针对性的参数适配，既可以用于矿山砂石料的初级破碎筛分，也可用于建筑垃圾回收过程中的混凝土块破碎分级，还能适配粮食加工、生物质原料粉碎等对破碎粒度有分级要求的生产场景，整套结构的受力点都做了加强筋设计，机架的焊缝位置避开了长期受交变载荷的应力集中区域，能够承受长期破碎作业带来的振动载荷，减少设备运行过程中的结构开裂风险。
