带钢结构机架的料仓颚式给料设备结构

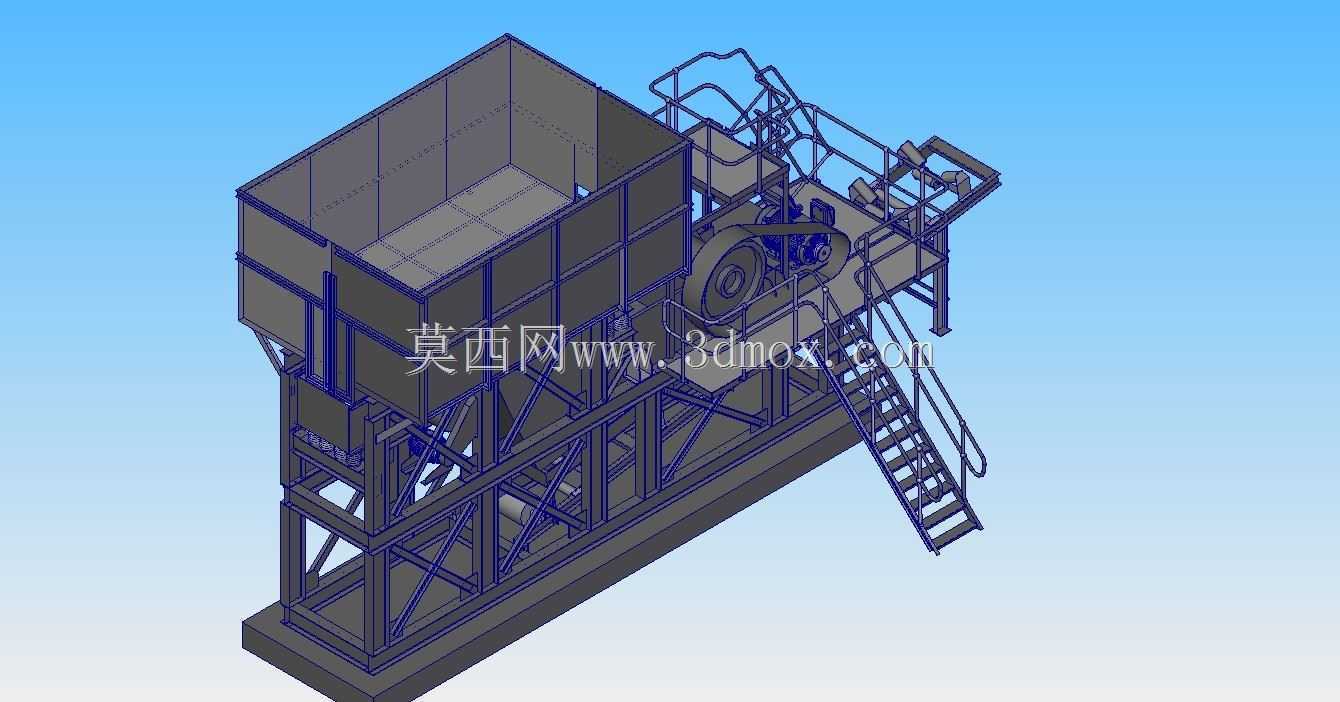

　　在矿山、建材、固废处理等散料处理生产线的前端工段，这类带集成料仓的颚式给料设备承担着原料暂存与均匀给料的核心作用，衔接上游卸料环节与下游破碎工序，避免原料直接冲击破碎腔造成设备过载，同时解决散料堆放易起拱、下料不均的常见工况问题。从结构布局来看，设备上部采用大容积敞口式焊接料仓，仓壁做了倾斜溜角设计，角度匹配常见矿石、建筑垃圾、砂石骨料的安息角参数，保证物料依靠自重顺畅下滑，不会在仓内角部积料；料仓下部直接对接颚式给料的执行机构，通过颚板的往复摆动将物料定量、连续地送入下游破碎设备入口，给料量可通过调整颚板摆幅与摆动频率适配不同产能的生产线需求。设备整体采用型钢焊接的一体式机架作为承载基础，

　　机架主肢采用H型钢与槽钢组合焊接的框架结构，所有受力节点做了加劲板补强，能够承受料仓满载时的物料静载荷，以及颚式机构运行时产生的交变振动载荷，无需额外做复杂的混凝土预埋基础，只要现场地面承载力满足要求即可完成就位安装，大幅缩短产线搭建的施工周期。机架侧面集成了带护栏的斜爬梯与设备周边的检修操作平台，平台踏板采用防滑花纹板设计，护栏高度符合工业设备安全防护规范，日常运维时操作人员可通过爬梯到达设备各维护点位，完成颚板磨损检查、紧固件复紧、润滑保养等常规作业，无需额外搭设临时检修架。从安装边界来看，设备整体为模块化集成结构，料仓宽度、整机高度、机架长度的尺寸匹配常规中型破碎生产线的进料口对接要求，设备进料端预留了足够的卸料空间，

　　可适配装载机、自卸卡车的卸料作业高度，出料端的落料点位置可根据下游破碎设备的进料口位置做小幅调整，适配不同布局的产线排布。设计过程中重点考虑了工况的恶劣性，颚式给料的颚板工作表面做了耐磨堆焊处理，料仓内壁与物料接触的区域可根据用户需求加装耐磨衬板，延长易损件的更换周期；机架底部预留了振动缓冲装置的安装位，运行时可将设备振动与地面做隔振处理，避免振动传递到周边其他设备。这类集成式给料设备相比分体式的料仓加给料机组合，省去了中间的连接溜槽与对接安装工序，整体结构刚度更好，在中小型移动式破碎站、固定式砂石生产线、建筑垃圾资源化处理线中都有广泛应用，能够处理粒径不超过进料口允许范围的各类散状物料，给料过程连续稳定，可有效避免下游破碎机出现堵料、空仓待料的工况问题，提升整条生产线的运行效率。
