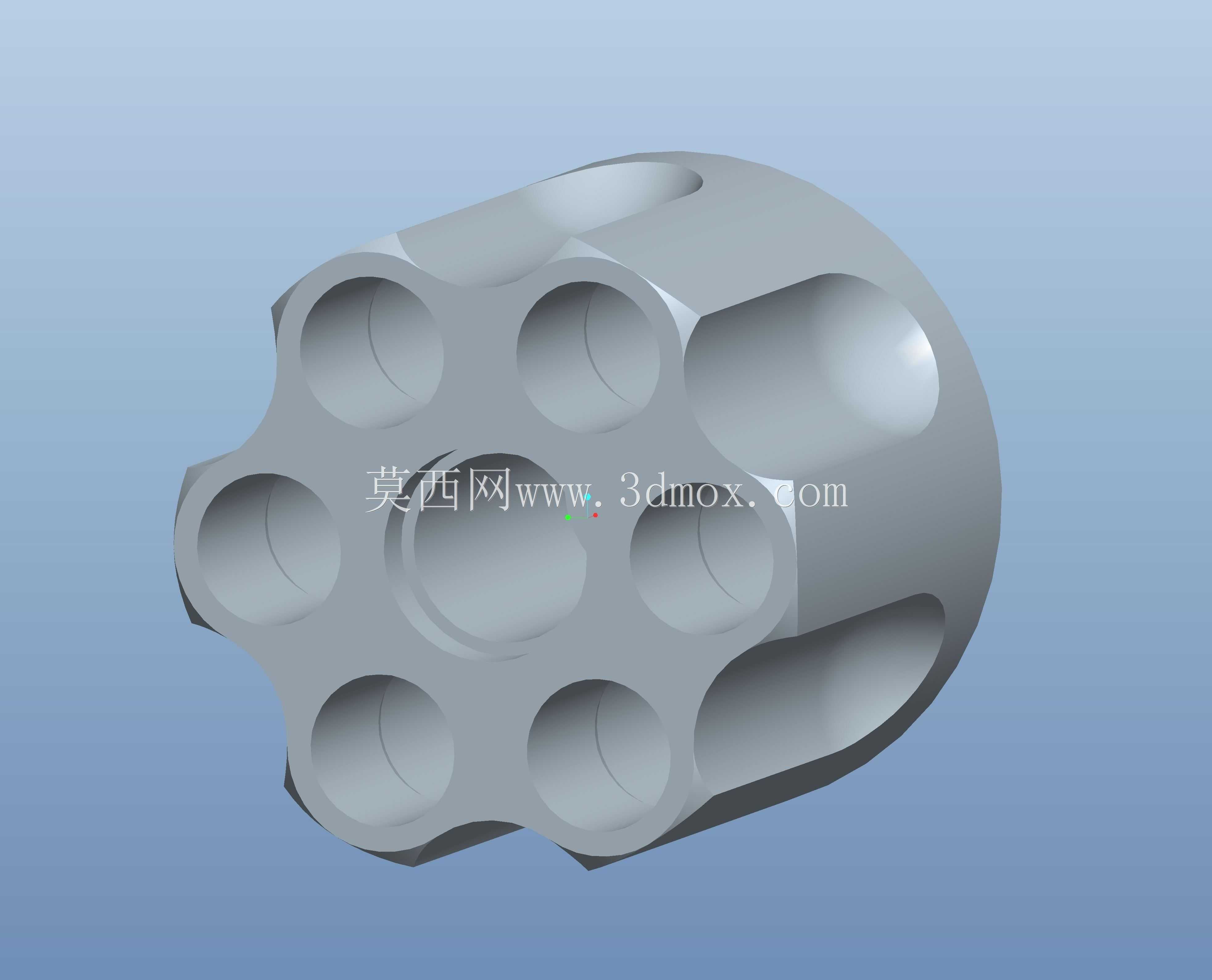

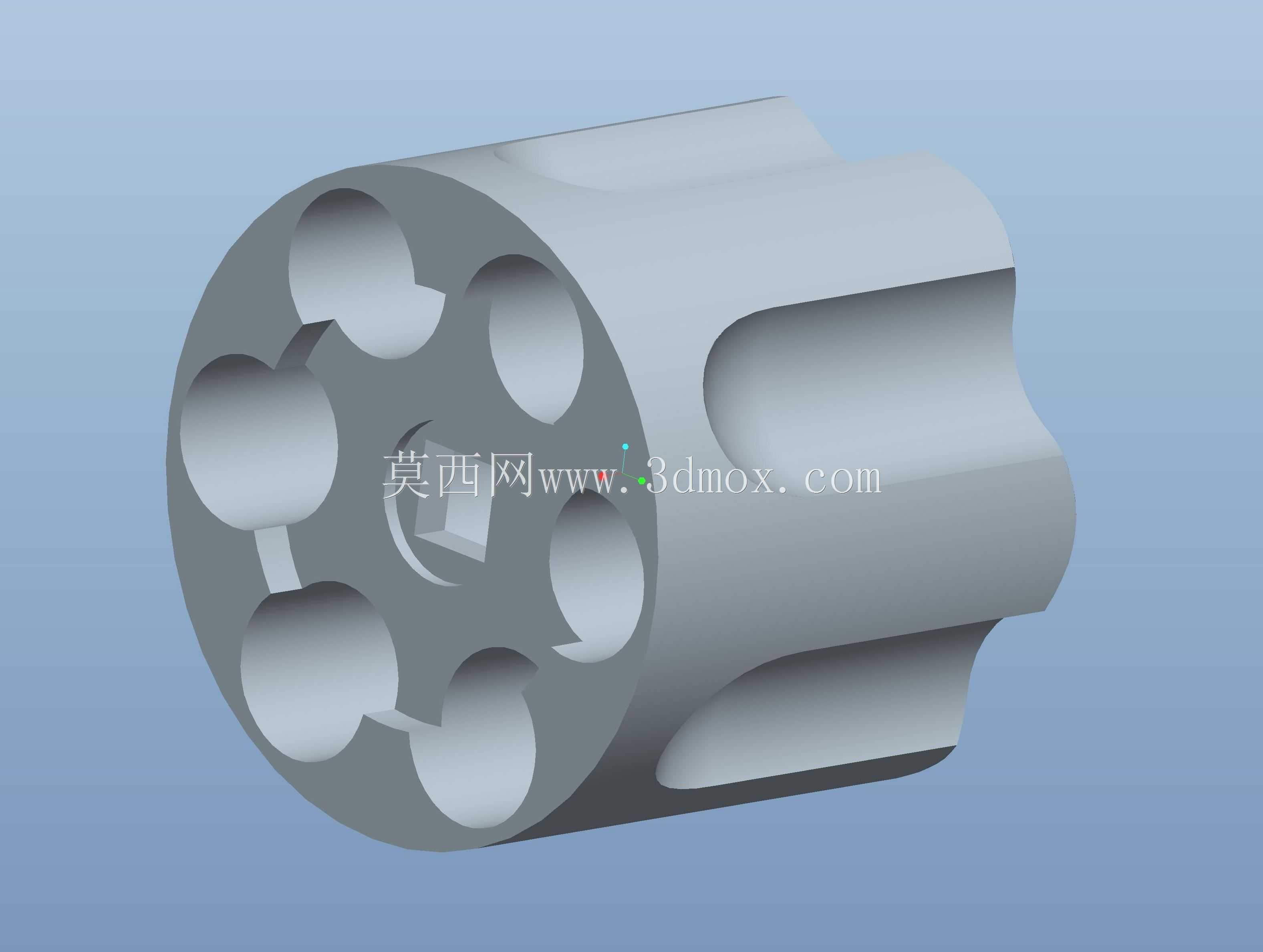

俄式史密斯韦森3型左轮手枪气缸结构

　　该零件为左轮手枪的核心回转储弹构件，也就是常说的弹巢气缸，在轻武器结构中承担弹药存储、击发对正、转位供弹的核心功能，是左轮类枪械区别于自动装填枪械的标志性结构件。从结构设计来看，该弹巢采用整体式圆柱回转基体设计，周向均匀分布6个弹膛孔，每个弹膛孔的内径、深度尺寸严格匹配对应口径的手枪弹壳体尺寸，孔壁的同轴度、圆柱度公差控制在0.02mm以内，避免弹药入膛后出现偏斜，保障击针击发时的对正精度，杜绝击发时的弹头偏航、炸膛风险。弹巢外圆并非完整圆柱面，而是加工有对称的弧形定位凹槽，该凹槽与转轮座上的定位棘爪配合，在每次扣动扳机的过程中，棘爪卡入凹槽完成单工位转位锁定，确保每个弹膛孔在击发位时与枪管尾部、击针轴线完全重合，定位间隙控制在0.

　　01mm级别，消除击发时的结构窜动。零件中心设置有阶梯状的转轴安装孔，用于穿装弹巢固定转轴，孔内的台阶面用于配合转轴上的限位衬套，控制弹巢的轴向窜动间隙，保证弹巢转动时的顺滑度，同时避免击发时弹巢后移撞击底火座。从实际应用场景来看，这类整体式弹巢结构多用于中小口径的民用、警用左轮手枪，相比分体式弹巢结构，整体加工的弹巢结构强度更高，能承受更高的膛压载荷，同时零件数量更少，勤务拆解维护更便捷。设计过程中需要重点匹配弹巢与转轮架、扳机联动机构、退壳挺的安装边界：弹巢的外圆直径需要适配转轮架的内框尺寸，预留0.15mm的转动间隙，避免转动时出现剐蹭；弹巢的轴向长度需要匹配退壳挺的行程，保证退壳时挺杆能将弹壳完全顶出弹膛；

　　每个弹膛的尾部加工有深度0.2mm的倒角，一方面方便快速装填弹药，另一方面在击发时能让弹壳尾部与弹巢端面贴合更紧密，减少火药燃气泄漏。零件的非配合外表面做了圆弧过渡处理，既减少了转动时的风阻，也避免了尖锐棱角在携带、操作时勾挂衣物，同时提升了零件的整体握持质感。在结构强度校核上，弹巢的膛间壁厚经过反复验算，在保证6发弹容量的前提下，壁厚尺寸能够承受对应口径弹药的最大膛压冲击，不会出现膛间开裂的问题，同时兼顾了零件的整体重量控制，避免全枪重心过于靠前影响握持指向性。
