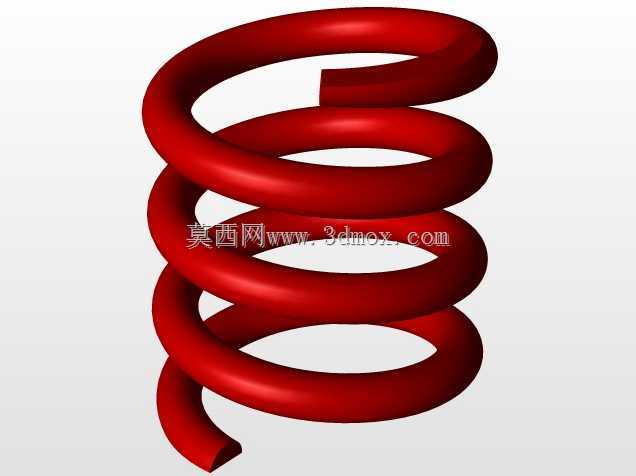

ProE5.0设计的圆柱螺旋压缩弹簧结构

　　这类圆柱螺旋压缩弹簧是机械结构里应用极广的弹性储能元件，日常在冲压模具的卸料结构、阀门的启闭复位机构、各类设备的减震缓冲模组、自动化产线的夹具压紧单元里都能见到它的身影，核心作用是在外力施加时储存弹性势能，外力撤除后依靠自身形变恢复力带动配套构件回到初始位置，同时也能承担冲击载荷的缓冲吸能任务，避免刚性构件直接碰撞出现结构损坏。

　　做这个弹簧的三维建模时，首先要明确实际工况的安装边界：弹簧的外径要匹配安装孔的内径公差，避免装配后出现卡滞，内径要保证能顺利套入配套的导向轴，防止弹簧受压时出现侧向屈曲失稳；两端的并圈磨平结构是建模时需要重点处理的细节，磨平长度通常取圈径的四分之三左右，保证弹簧安装后两端支撑面和安装座贴合平整，受压时受力均匀，不会出现偏载导致的弹力不均、早期断裂问题。建模过程中先确定螺旋线的扫描路径，根据工作行程要求设定有效圈数，有效圈数直接决定弹簧的刚度系数，圈数越多相同压缩量下的弹力越小，反之则弹力越大，两端的支撑圈不参与弹性形变，主要起到稳定支撑的作用，扫描截面的直径对应弹簧丝的线径，线径大小直接关联弹簧的承载能力，线径越粗能承受的极限载荷越高，但对应的刚度也会提升。

　　实际选型应用时，要先核算工作行程下的压缩量，保证弹簧压缩到极限位置时依然在材料的弹性形变范围内，避免出现塑性变形导致弹力失效，同时要考虑工作环境的温度、腐蚀情况匹配对应的弹簧材料，常规工况下选用碳素弹簧钢即可，高温或腐蚀环境则要选用不锈钢或者合金弹簧钢材质。建模完成后可以通过软件的干涉检查功能，验证弹簧在最大压缩量时相邻簧圈之间不会出现并圈碰磨，同时核对安装尺寸和配套的导向轴、安装孔的配合公差，保证后续加工出的实物能顺利完成装配，满足设备的弹力输出、缓冲复位的功能需求。
