M20规格环首螺栓工业起吊紧固构件

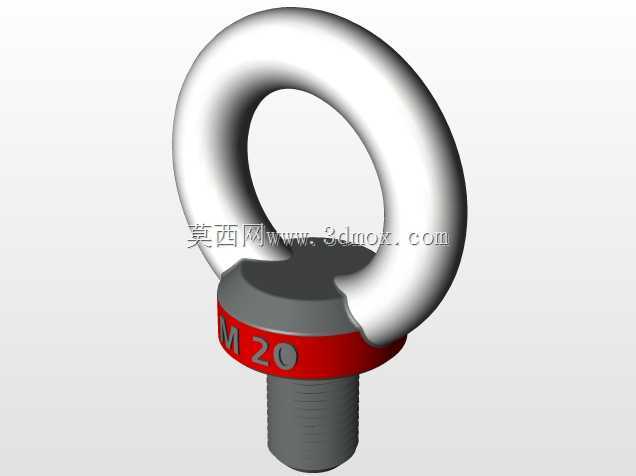

　　环首螺栓是工业现场起重吊装、设备预装、重型构件转运环节中极为常用的受力连接件，这款M20规格的环首螺栓，在结构设计上充分匹配中小吨位垂直起吊的受力需求，整体分为环形吊环、承压台肩、螺纹螺杆三个核心功能段。环形吊环部分采用大曲率圆弧过渡结构，没有尖锐应力集中棱角，能够适配卸扣、吊装带、钢丝绳索具等多种吊具的挂接需求，挂接时吊环内壁与索具的接触面积充足，不会出现局部应力割伤索具的情况，同时环体内壁做了等截面强度校核，在额定起吊载荷下环体各截面的拉应力、弯曲应力分布均匀，不会出现局部过载断裂的风险。承压台肩部分设计了红色标识环带，既可以直观区分螺栓规格，也能在安装时作为拧紧到位的视觉参考，台肩下端面为平整加工面，

　　与被连接件表面贴合时能够保证足够的接触承压面积，避免拧紧时压伤被连接件表面，同时台肩与螺杆衔接处做了圆角过渡，消除螺纹起始端的应力集中问题，避免长期受载后螺杆根部出现疲劳裂纹。螺杆部分采用标准公制粗牙螺纹，螺纹牙型精度满足普通紧固连接的公差要求，能够与对应规格的内螺纹孔顺畅旋合，螺纹长度适配多数工业设备的安装板厚需求，安装时不需要额外加工过长螺纹孔，也不会出现螺纹旋合长度不足导致的连接失效问题。在实际应用场景中，这类环首螺栓常被预装在电机、减速机、泵体、小型机床部件的顶部吊装位，设备出厂转运、现场安装就位、后期检修移位时，都可以直接通过吊环挂接索具完成起吊作业，不需要额外焊接吊耳或者捆绑索具，大幅提升吊装作业的效率，

　　同时也避免了捆绑索具对设备表面漆面、加工面的损伤。设计过程中需要重点关注吊环与台肩的衔接位置强度，这个位置是起吊时的主要受力薄弱点，建模时需要保证衔接处的圆角半径足够，不能出现直角突变结构，同时环形部分的截面直径需要经过强度验算，匹配M20螺杆的额定载荷能力，避免出现环体强度不足或者螺杆强度冗余过大的问题。安装使用时需要注意，这类环首螺栓仅适用于垂直方向的起吊载荷，不能承受大角度斜向拉力，否则环体与螺杆衔接处会承受额外的弯曲载荷，容易出现断裂风险，同时安装时需要保证台肩端面与被连接件表面完全贴合，不能出现倾斜安装的情况，避免局部承压过大导致螺纹变形。
