工业级圆形8针电连接器插座结构设计

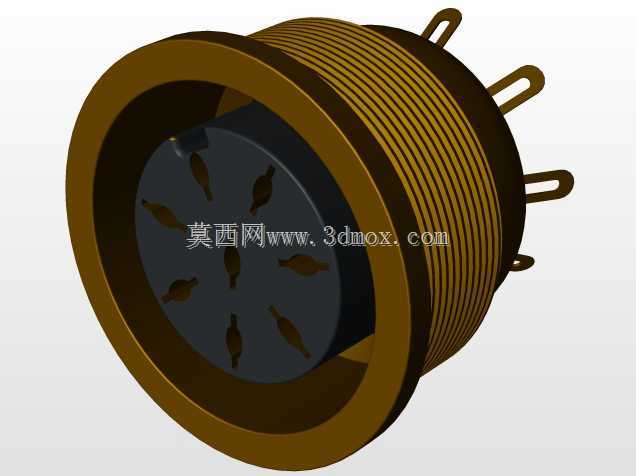

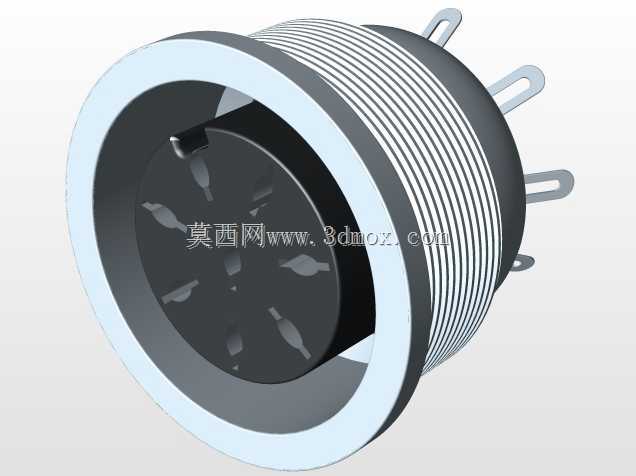

　　这款圆形8针插座连接器，是工业电气连接场景中常用的板端接插部件，日常多配套同规格公端插头使用，在工业控制机柜、小型机电设备、传感信号传输回路、户外小型电气单元中都有广泛应用，主要承担多回路弱电信号、小功率供电的稳定连接传输作用，避免多线路散接带来的接触不良、线路错接、防护不足等问题。从结构设计来看，整体采用圆形法兰式安装结构，主体外壳带外螺纹段，配套锁紧螺母即可完成面板开孔后的快速固定，安装时只需在设备面板上开出对应直径的圆孔，将插座从面板外侧穿入，内侧旋紧配套锁紧螺母就能完成固定，不需要额外设计复杂的安装卡扣或者螺丝孔位，适配厚度在一定范围内的各类金属、非金属设备面板，安装边界容错率较高，适合批量设备装配时的快速作业。

　　接触端采用8针圆周排布的设计，每根插针的位置都做了防呆错位处理，和公端插头对接时不会出现插反、针位错配的问题，插针本身采用导电性能优异的基材做基底，表层做耐磨防氧化处理，反复插拔后仍能保持稳定的接触电阻，避免信号传输衰减或者供电接触不良的情况。插座前端设计有凸起的环形定位台，对接时可以和公端插头的内凹结构精准嵌合，配合外壳的螺纹锁紧结构，对接完成后可以实现可靠的连接强度，在有小幅振动的设备运行场景下也不会出现松脱。外壳外侧的滚花纹理，一方面是在手工拧动对接锁紧环时增加摩擦力，方便徒手操作，另一方面也能在外壳注塑或者机加工过程中提升结构强度，减少应力变形。从实际选型适配角度，这款插座的插针间距经过合理规划，

　　相邻针脚之间的绝缘距离满足常规工业低压场景的耐压要求，绝缘基座采用耐温、绝缘性能优异的工程材质，在-20℃到80℃的常规工业环境温度区间内都能保持结构稳定，不会出现绝缘性能下降、基座变形的问题。尾部的焊杯式接线端，方便现场接线时直接将导线焊接在对应针位上，接线完成后可以配套尾部护线套，对引出导线做弯折防护，避免导线根部反复弯折出现断线。整体外形的径向尺寸控制紧凑，不会占用过多的设备面板空间，对于面板空间紧张的小型控制设备、便携检测仪器来说，这类小体积多针连接器的适配性远高于方形大体积接插件。在实际建模过程中，需要重点关注插针的同轴度、安装螺纹的公差配合、对接定位台的尺寸精度，这些参数直接影响最终产品的插拔手感、对接可靠性和互换性，如果插针同轴度偏差过大，会出现公头插不进、插拔力异常偏大的问题；如果螺纹公差控制不当，会出现面板安装后松动、锁紧螺母卡滞的情况；定位台的尺寸偏差则会导致对接后密封或者锁紧结构无法到位，影响连接稳定性。
