自行车辐条式轮组三维结构设计

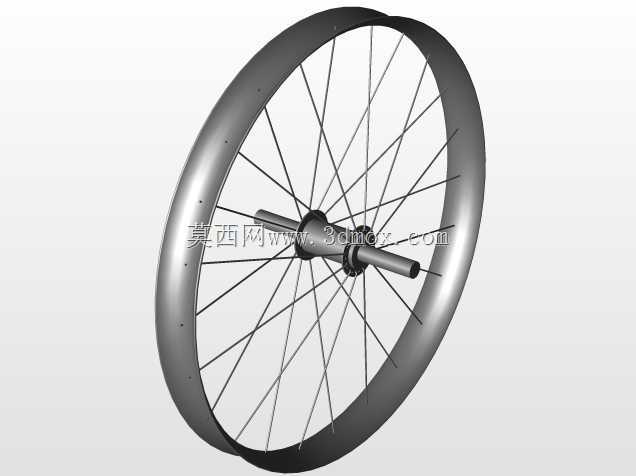

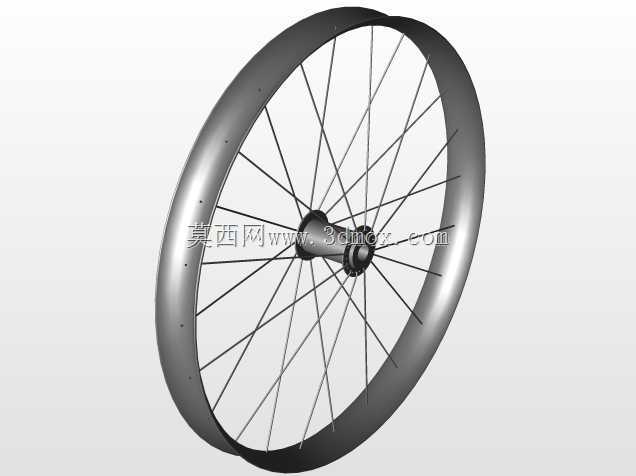

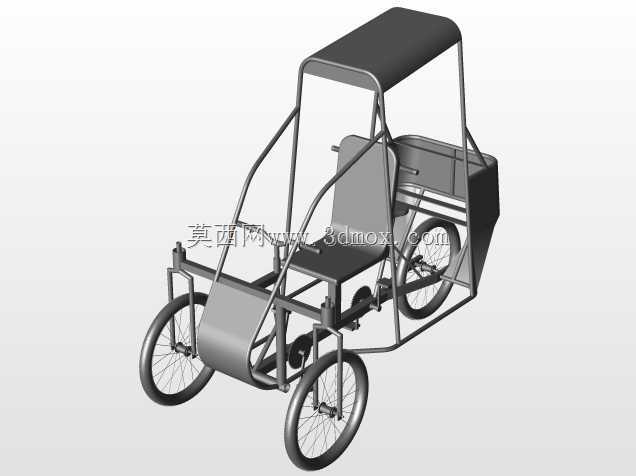

　　这款轮组结构采用经典辐条张拉式设计，是两轮代步、运动骑行装备中应用最广泛的行走部件构型，日常通勤自行车、山地运动车、公路竞速车的非动力轮均大量采用同类结构方案。设计过程中优先考虑了轮组的径向载荷传递路径，花鼓作为核心承载基座，通过等角度均匀排布的辐条将载荷分散至整个车圈截面，避免局部应力集中导致的轮组失圆变形。车圈采用深槽式截面构型，既能够为外胎提供可靠的安装卡位，也能在辐条张拉力作用下保持足够的环向刚度，轮缘位置预留的胎唇卡槽尺寸严格匹配常规充气外胎的装配公差，安装时无需额外改制即可完成胎体的卡合固定。花鼓部分设计有标准轴承安装位，两端轴头的尺寸适配常规自行车前叉的开档安装间距，

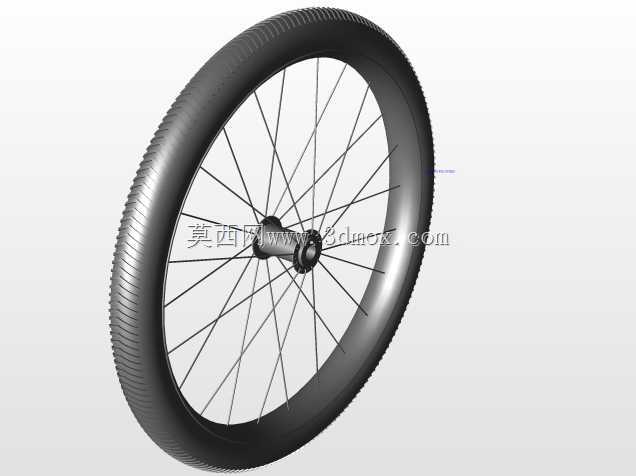

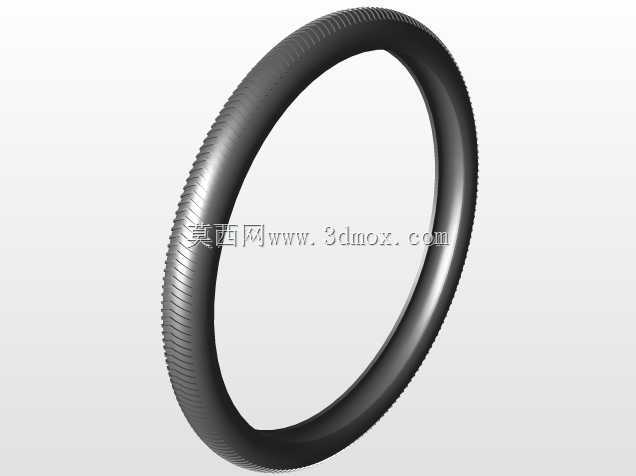

　　轴肩位置预留的锁紧卡槽能够保证轮组安装后不会出现轴向窜动，骑行过程中保持回转精度。辐条采用等直径圆截面型材，通过花鼓法兰盘上的交错排布孔位与车圈上的条帽安装座连接，张紧后形成稳定的空间桁架受力结构，相比一体轮结构能够在保证承载能力的前提下大幅降低整体重量，同时在经过颠簸路面时，辐条的微小弹性形变能够吸收部分路面冲击，提升骑行过程的平顺性。轮胎部分采用常规城市通勤胎的胎面纹路设计，胎面中部的连续纹路能够降低铺装路面的滚动阻力，胎侧的弧度设计兼顾了转向时的接地面积，保证过弯过程中的抓地稳定性。整个轮组的装配边界充分考虑了通用车架的适配性，轮组最大外径、车圈宽度、花鼓轴长均符合常规民用自行车的安装尺寸要求，可直接用于同规格车型的替换装配，也可作为新车型开发过程中的轮组选型参考，建模过程中还原了各部件的装配间隙，条帽与辐条的螺纹连接、花鼓轴承的配合公差、轮胎与车圈的卡合位置均按照实际装配关系搭建，能够直接用于装配干涉检查、运动仿真验证等设计环节。
