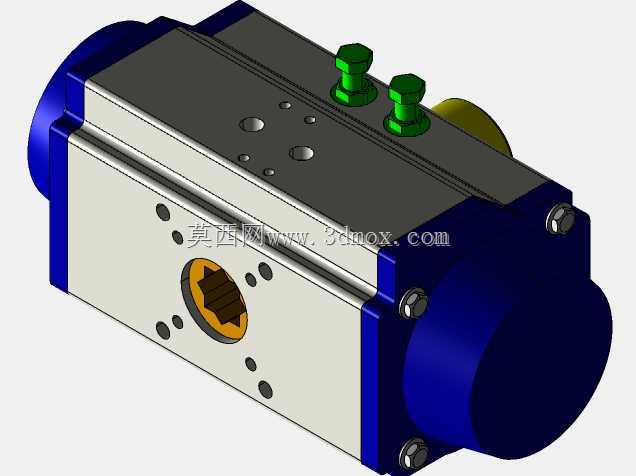

ProE5.0设计弧形气动执行器结构

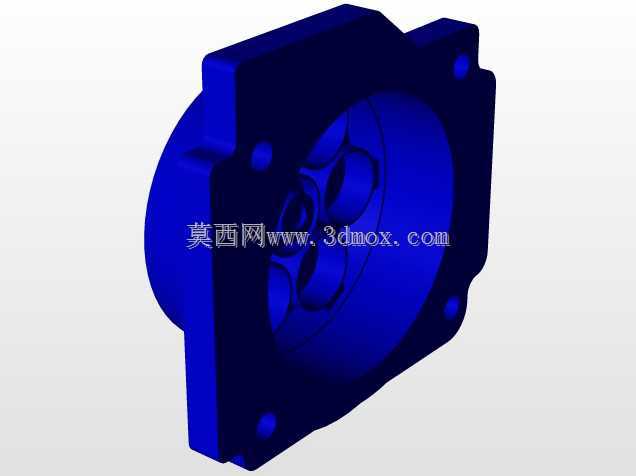

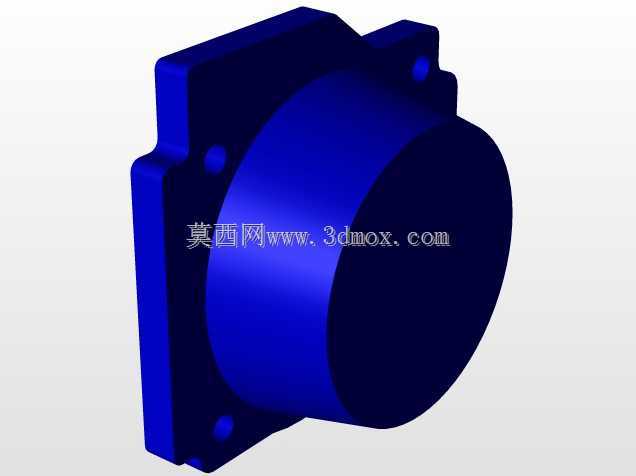

　　这款弧形结构的气动执行器，核心是将压缩空气携带的压力能转化为可控的机械运动，区别于常规直行程或角行程的标准执行器，弧形的主体结构专门适配安装空间存在弧形避让需求的工况场景，常见于弧形轨道输送线的挡料定位、弧形工装夹具的压紧动作、曲面构件的辅助支撑驱动这类常规直式执行器无法顺畅布置的工位。从结构设计逻辑来看，主体采用弧形承压腔体作为动力输出的载体，两端设置的带安装凸台的端盖结构，既承担腔体的密封限位作用，也预留了标准安装接口，安装时可通过凸台上的定位孔直接与配套设备的安装基座锁附，不需要额外设计转接支架，能有效压缩设备的整体安装空间。腔体内部的运动密封组件沿着弧形腔道做往复运动，输出端直接连接执行负载，省去了中间的传动转换环节，

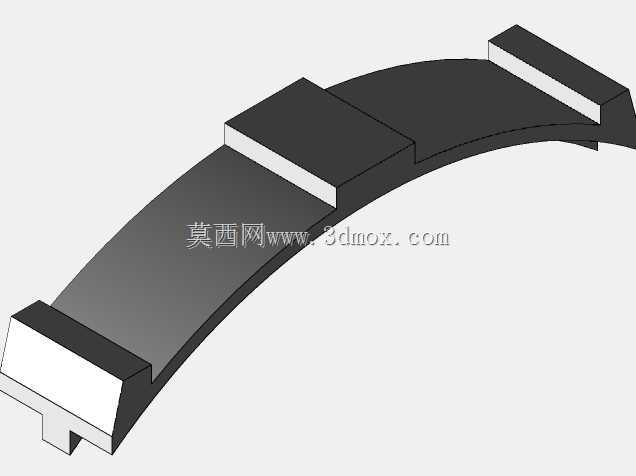

　　动力传递的损耗比带拐臂转换的常规执行器更低，响应速度也更快。在安装边界的考量上，这款执行器的弧形曲率是按照常见弧形工装的回转半径匹配设计的，安装时不需要对周边的弧形构件做切削避让，三个沿弧形腔体等距分布的固定压块，既可以强化腔体的结构刚性，避免长期承压出现腔体形变导致密封失效，也能作为辅助安装点，在长行程工况下额外增加固定点位，降低执行器动作过程中的振动幅度。功能特性层面，这款执行器支持双向供气驱动，可实现伸出、缩回两个方向的气动控制，不需要额外加装复位弹簧，输出力的大小可通过供气压力的调整线性匹配负载需求，适配0.2-0.8MPa的常规工厂供气压力范围，密封件采用耐磨材质设计，可适配常规工业环境下的无润滑压缩空气工况，

　　日常维护仅需定期检查端盖处的密封件磨损情况即可，不需要拆解整个弧形腔体。在实际选型应用时，需要注意确认执行器的弧形行程轨迹与周边设备构件的干涉情况，由于其运动轨迹为弧线，安装前需模拟全行程的运动范围，预留足够的动作空间，避免运行过程中出现碰撞卡滞。这类弧形气动执行器相比常规直行程执行器加角度转换机构的方案，整体结构更紧凑，传动环节更少，故障率更低，尤其适合在空间受限、动作轨迹为弧线的自动化工位上使用，比如弧形排布的多工位转台的工件压紧、弧形防护门的开关驱动、曲面工件的夹持定位等场景，都能发挥其结构适配性强的优势。
