多孔弧形钣金设备防护外罩结构设计

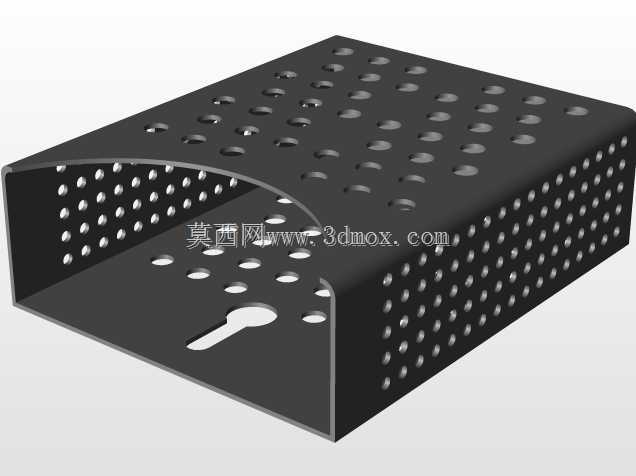

　　这款弧形多孔钣金护罩，在工业现场的应用场景覆盖了小型电控模块、嵌入式传感单元、桌面型工控组件的外露防护需求，日常工况下既可以阻挡加工车间内的切削碎屑、粉尘飞溅侵入内部元器件，也能避免运维人员误触带电或运动部件引发安全隐患。从结构功能来看，罩体周身密布的等径冲孔并非随意排布，顶面与两个垂直侧壁的孔位密度经过散热仿真校核，当内部元器件持续工作产生热量时，空气可以顺着弧形顶面的导流弧度形成自然对流通道，配合侧壁的通透孔位快速带走积热，不会因为全封闭结构导致内部温升高出元器件耐受阈值。罩体前端的弧形弯折设计，一方面弱化了直角钣金的尖锐棱边，减少安装运维过程中的磕碰划伤风险，另一方面弧形过渡的结构刚性优于直角折边，同等板材厚度下抗挤压、

　　抗形变能力提升近两成，日常设备挪动或者轻微外力碰撞时不会轻易出现凹陷变形。底部预留的钥匙形开孔是专门为快装结构设计的安装位，现场装配时不需要完全拧下固定螺丝，只需将螺丝松到足够间隙，把罩体的钥匙孔大端对准螺丝头套入后横向滑移，让螺丝杆卡入钥匙孔的窄段定位，即可完成罩体的快速固定，后续拆机维护时也不需要完全拆除紧固件，大幅缩短现场运维的拆装耗时。设计过程中对安装边界做了充分考量，罩体的内空尺寸完全匹配所覆盖组件的最大外轮廓，侧壁与内部元器件的预留间隙满足电气安全爬电距离要求，同时罩体的折边处做了压毛边处理，不会割伤装配人员的手部，也不会刮蹭内部连接的线缆绝缘层。罩体的板材厚度选用常规冷轧钣金规格，折弯系数按照常用钣金加工工艺参数设定，

　　所有冲孔的孔边距都符合钣金加工的最小工艺要求，不会出现冲压开裂或者折边变形的问题，不需要额外做二次整形即可满足常规喷涂、电镀的表面处理要求。在实际设备配套中，这类护罩可以直接适配桌面型检测设备、小型工控终端、嵌入式控制模块的外置防护，不需要额外修改安装孔位即可直接替换同规格的老旧护罩，多孔结构也不会遮挡内部组件的状态指示灯，运维人员隔着护罩就能直接观察设备的运行状态，不需要频繁拆卸护罩做日常巡检。
