离心式鼓风机叶轮三维结构设计

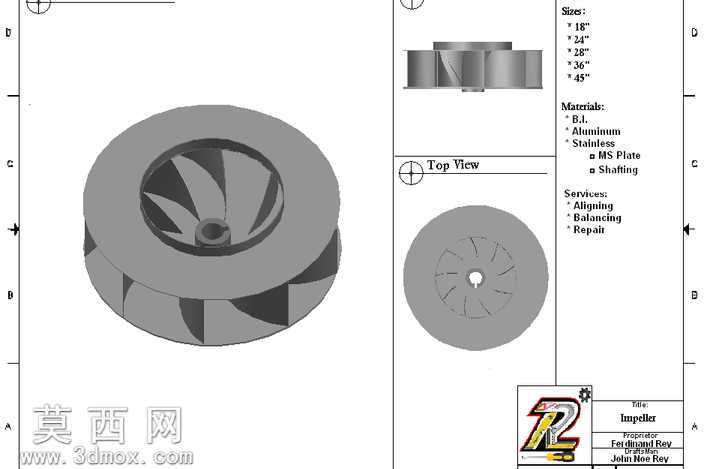

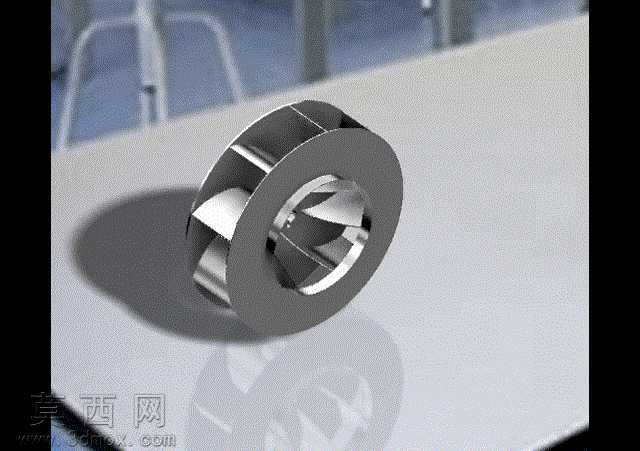

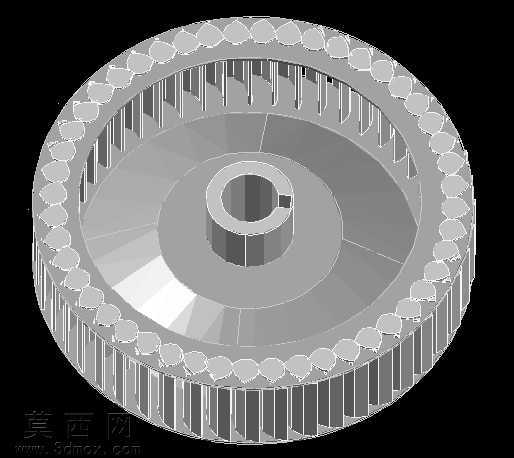

本作品为离心式鼓风机核心部件叶轮的三维设计成果，建模阶段依托参数化三维设计软件完成整体结构搭建，首先以旋转凸台特征生成叶轮的轮盘基体，精准控制轮盘的内外径尺寸、轴向厚度以及中心安装孔的配合公差，保证后续与风机主轴装配时的同轴度要求。叶片部分采用曲面建模方式构建，根据离心式风机的气动设计要求确定叶片的入口安装角、出口安装角以及叶片型线的曲率变化，通过阵列特征将单叶片沿轮盘圆周方向均匀排布，严格控制相邻叶片间的流道宽度一致性，避免流道截面突变引发的气流紊流问题。建模过程中对叶片与轮盘的连接位置做了圆角过渡处理，既消除了结构应力集中隐患，也能优化气流在流道内的流动平顺性。渲染阶段采用金属材质赋予模型整体，模拟铸钢或铝合金叶轮的真实质感，调整材质的粗糙度、反射率参数，还原金属机加工表面的哑光金属光泽，通过添加环境光源与投影效果，清晰呈现叶轮的立体结构、叶片的曲面形态以及轮盘的厚度层次。结构设计上充分考虑离心式鼓风机的工作特性，叶轮整体做了动平衡适配的结构优化，轮盘边缘与叶片端部的尺寸精度控制满足高速旋转时的动平衡要求，中心安装孔预留了键槽结构，可实现与主轴的周向固定，传递转动扭矩。设计思路围绕离心式风机的工作原理展开，叶轮作为风机中将机械能转化为气体压力能的核心部件，其叶片型线、流道形态直接决定风机的风压、风量与工作效率，本次设计在保证结构强度的前提下，尽可能优化流道的顺滑度，减少气流在叶轮内部的流动损失，同时兼顾零件的加工工艺性，叶片与轮盘的连接结构适配常规铸造或焊接加工工艺，降低实际生产的制造难度，可直接用于离心式鼓风机的产品开发、结构验证以及教学演示场景。
