纺织造纸行业可堆叠塑料卷托盘

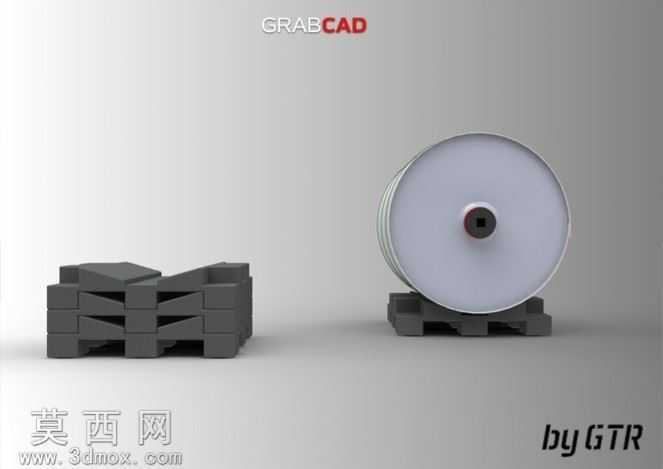

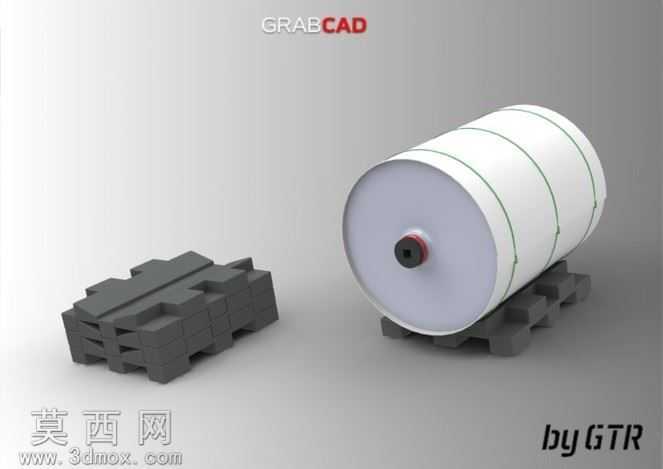

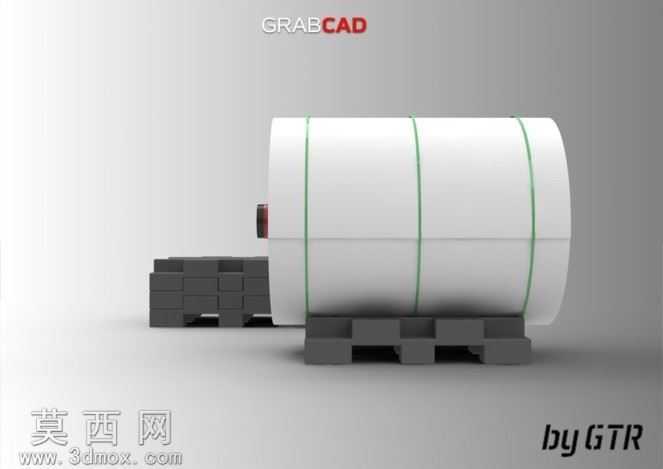

本作品为适配纺织、造纸行业卷材物料存储运输需求设计的可堆叠塑料卷托盘，建模过程以SolidWorks为核心工具完成全参数化结构搭建，首先针对圆柱状卷材的承载特性进行基准定位，确定托盘主体的适配弧度与支撑点位，避免卷材在放置过程中出现滚动、偏移问题。建模阶段先绘制托盘底部的堆叠咬合结构草图，通过拉伸、阵列、布尔运算完成底部互锁卡扣的细节制作，确保上下托盘堆叠时能够精准嵌合，提升多层堆垛的稳定性，不会出现滑移垮塌的风险。承载区域的曲面结构通过放样、曲面裁剪完成，弧度匹配常规工业卷材的外径尺寸，支撑筋条采用等距阵列布局，在保证整体结构强度的同时减少冗余材料，适配塑料注塑成型的工艺要求，避免出现壁厚不均导致的成型缺陷。渲染阶段采用Keyshot完成材质与场景搭建，托盘主体赋予哑光深灰色工程塑料材质，调整材质的粗糙度、反射率参数还原PP塑料的真实质感，卷材部分分别赋予白色卷料材质、绿色捆扎带材质与端部金属轴芯材质，通过三点布光方案突出产品的结构轮廓与细节，阴影参数调整为软阴影提升渲染真实感。设计过程中充分考虑行业使用场景，托盘的咬合结构经过多次参数调整，确保堆叠时的插拔顺畅，同时承载面的防滑结构做了细微的凸起纹理处理，增大与卷材表面的摩擦力，空托盘状态下也可实现嵌套堆叠，大幅减少仓储空间占用。整体结构无尖锐棱角，所有边角均做圆角过渡处理，避免生产使用过程中划伤操作人员或损坏卷材外包装，支撑脚的高度适配常规叉车、手动液压车的作业高度，满足车间内转运、立体库存放、长途运输等多场景的使用需求，结构设计兼顾实用性与工艺可行性，可直接用于注塑生产的结构参考。
