带外缘凸齿的离心风轮结构设计

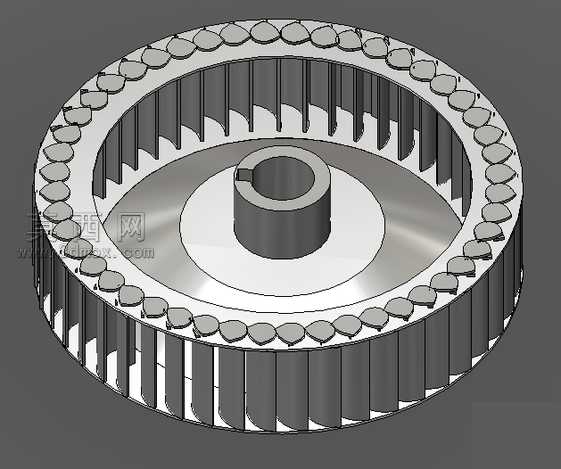

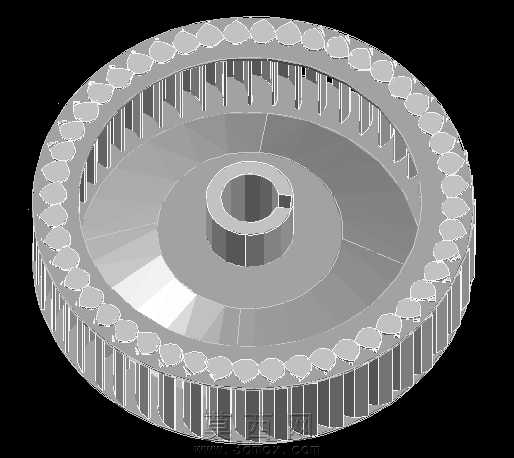

本作品为离心式叶轮三维结构设计，整体采用同轴回转体布局，建模过程中以中心轮毂为基准特征，首先完成中心带键槽的安装轴孔结构设计，键槽采用标准平键适配尺寸，保障与传动轴的周向固定可靠性，避免运转过程中出现打滑偏移问题。轮毂部分做了阶梯式加厚过渡设计，从轴孔位置向外平滑延展至轮盘基体，有效降低应力集中系数，提升结构整体抗疲劳强度。轮盘上均匀排布数十片径向直立叶片，叶片采用等厚度薄板结构，沿圆周方向等角度阵列排布，叶片与轮盘、外圈轮缘的连接位置做了微小圆角过渡处理，既减少流体经过时的阻力损耗，也能避免焊接或成型过程中的应力开裂问题。叶轮外缘设计有一圈连续排列的水滴状凸齿结构，该结构沿轮缘外圆周均匀分布，凸齿采用流线型外轮廓，可在叶轮高速旋转时梳理外圈气流，降低风阻产生的涡流噪音，同时提升轮缘整体的结构刚度，避免高速旋转时轮缘出现形变抖动。建模过程中对所有回转特征采用同轴度约束，保障整体动平衡性能，叶片阵列采用参数化驱动方式，可根据实际工况需求调整叶片数量、安装角度与厚度参数。材质方面预设采用轻质铝合金材质，表面做阳极氧化处理，兼顾轻量化需求与结构强度，渲染时采用金属哑光质感，清晰呈现各部分结构的连接关系与轮廓细节，完整还原叶轮的装配特征与功能结构，可直接用于流体仿真分析、结构力学校核以及生产加工的图纸输出参考，适配通风设备、流体输送设备的配套设计需求。
