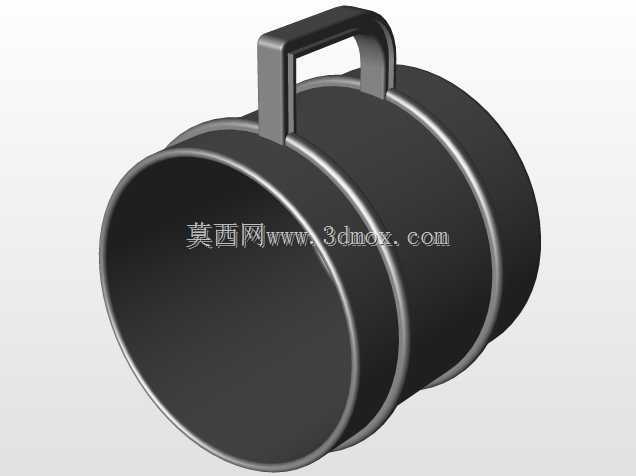

带提手双层金属马克杯结构设计

　　这款带提手的双层金属马克杯，主要面向日常办公、户外作业、工业配套休息区的饮水使用场景，区别于常规单层敞口杯，其双层结构的设计初衷，首先是解决盛装高温饮品时的外壁烫手问题，内外层之间预留的均匀空气夹层，能有效阻隔内部液体的热量向外传导，即便盛装90摄氏度以上的热饮，外壁温度也能维持在手部可直接握持的舒适区间，无需额外加装隔热套。提手部分采用一体化弯折成型结构，与杯身外侧的连接位置做了圆弧过渡加厚处理，避免长期承重提拿时出现应力集中断裂的问题，提手的内圈尺寸经过反复校核，能够容纳成年男性佩戴劳保手套时的四指穿入，适配车间作业人员的使用习惯。杯身整体采用直筒带两道环形加强筋的造型，两道凸起的环形筋位不仅在视觉上增加了产品的层次感，

　　更重要的是提升了薄壁杯身的抗形变能力，当杯身受到侧向挤压或者意外跌落时，环形筋能够分散冲击力，降低杯身出现凹陷变形的概率。杯口位置做了卷边圆滑处理，边缘没有尖锐毛刺，贴合唇部接触的使用需求，同时卷边结构也进一步强化了杯口的结构强度，避免长期使用后杯口出现磕碰变形。在建模过程中，首先确定杯身的基础容量为500毫升，对应杯身内径85毫米，内部盛装高度100毫米，外层杯体的直径比内层大8毫米，预留出均匀的隔热空气层，内外层在杯口位置做密封压合处理，避免夹层进入水渍或者杂物。提手的安装位置距离杯口30毫米，距离杯底45毫米，提手的握持部分做了1.5度的外倾角度，提拿时手腕能够保持自然舒展的姿态，不会出现杯身贴靠手臂的不适感。

　　杯底位置设计了5毫米宽度的平整支撑圈，放置在桌面时能够保证足够的接触面积，避免放置时出现打滑或者侧翻的问题，支撑圈的内侧做了内凹处理，减少杯底与桌面的直接接触面积，降低高温饮品放置时对桌面的烫印风险。整个模型的壁厚统一设置为1.2毫米，兼顾结构强度与材料成本的平衡，所有转角位置都做了R2以上的圆角处理，既符合五金冲压成型的工艺要求，也避免了尖锐边角带来的使用划伤风险，能够直接对接后续的钣金成型、焊接打磨的生产工序，不需要额外做结构调整。
