三角框架式机械连接卸扣结构设计

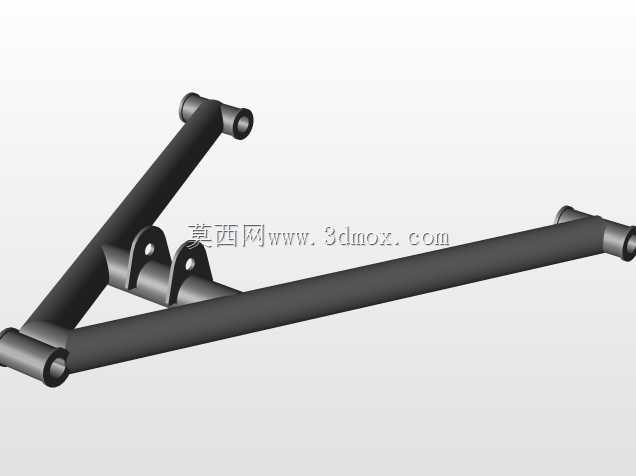

　　这类三角框架式卸扣结构常应用在需要稳定铰接承重的机械连接场景中，比如轻型工程机械的拉杆连接、农用机具的挂接部位、改装车辆的悬架辅助连接点位，核心作用是在两个相对运动的构件之间传递拉压载荷，同时允许连接端存在小角度的相对转动，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，采用三角桁架式的主体框架并非随意选型，三角形的几何稳定特性可以在同等型材截面下获得更高的整体刚度，减少承载时的框架形变，相比直杆式卸扣，这种结构能更好地承受非轴向的偏载力，在实际工况中遇到侧向冲击力时，不会像单杆构件那样容易出现失稳弯折。主体的三根杆件采用等截面圆管型材拼接，两端的铰接套筒同轴度是设计时的核心管控要点，两个端部套筒分别对应待连接的两个构件销轴，

　　安装时需要保证套筒内孔与销轴的配合间隙控制在合理范围，间隙过大会导致连接晃动产生冲击载荷，间隙过小则会在构件出现角度偏转时出现卡滞，加剧销轴与套筒内壁的磨损。框架中部的两个带孔凸耳是附加功能接口，可用于挂载附属构件、安装限位开关支架或是连接复位弹簧，在设计这两个凸耳时，特意将凸耳的安装孔轴线与端部套筒轴线保持平行，保证附属构件安装后的受力方向与主体承载方向匹配，避免凸耳根部承受额外的扭矩。从安装边界来看，该构件的整体外轮廓为狭长三角形，安装时需要预留出两端销轴的装拆空间，同时要考虑构件工作时的摆动范围，避免周边的管线、结构件与框架杆件发生运动干涉。杆件之间的拼接节点采用满焊连接，焊接时需要控制焊接热输入，

　　避免杆件出现焊接变形导致两端套筒同轴度超差，焊后需要对焊缝进行打磨处理，消除应力集中点，提升构件的疲劳寿命。在实际选型应用时，需要根据承载需求匹配对应壁厚的圆管型材，同时核算端部套筒的壁厚与销轴直径的匹配关系，保证铰接部位的挤压强度满足工况要求，避免长期承载后套筒出现椭圆变形导致连接失效。
