离心泵叶轮流体动力学结构三维设计

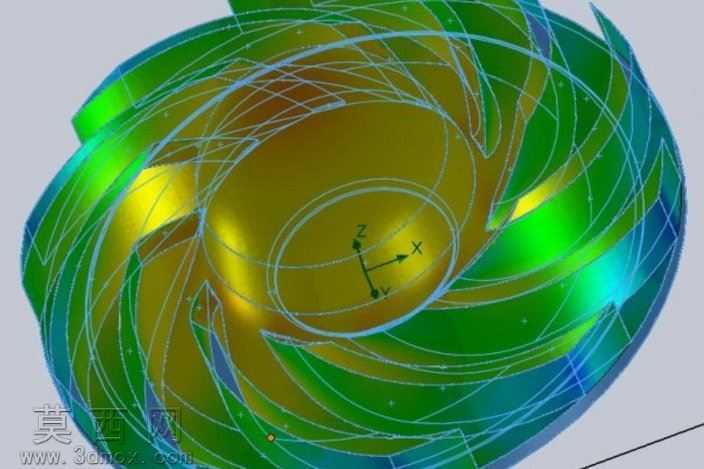

本作品为离心泵核心过流部件叶轮的三维参数化设计成果，建模阶段依托三维机械设计软件完成全流程特征构建，首先基于离心泵水力设计公式推导得出叶轮进出口直径、叶片包角、叶片数、出口安放角等核心几何参数，通过草图绘制完成叶轮轴面流道的轮廓约束，对前后盖板的流线型曲面采用放样、扫掠等曲面建模命令生成光滑过渡的流道壁面，确保流道截面变化符合流体流动的连续性要求。叶片建模过程中，采用空间扭曲曲面构建方法，基于轴面截线图逐点生成叶片型线，通过曲面缝合命令将叶片工作面、背面与前后盖板曲面进行布尔合并，形成完整的叶轮实体结构，建模过程中对叶片进口边进行了圆角修型处理，降低流体进入叶轮流道时的冲击损失。材质与渲染阶段，针对叶轮常用的铸造不锈钢、工程塑料两类应用材质分别配置了对应的材质球，金属材质调整了粗糙度、金属度参数还原铸造不锈钢的哑光金属质感，塑料材质调整了漫反射颜色与半透明参数呈现工程塑料的视觉特性，渲染阶段采用全局光照模式，添加了环境反射效果，清晰呈现叶片曲面的扭曲形态与流道的光滑过渡特征，模型中保留了坐标系标识用于明确叶轮的安装定位基准。结构设计层面，叶轮采用闭式叶轮结构形式，叶片与前后盖板为一体化结构，轮毂位置预留了与泵轴配合的安装孔位，建模过程中对叶轮的转动平衡性进行了初步校验，确保叶片沿圆周方向均匀分布，避免转动过程中出现偏心振动问题。设计思路围绕离心泵的高效运行需求展开，叶片型线采用后弯式设计，兼顾扬程与效率的平衡，流道截面从进口到出口采用渐扩式设计，适配流体在叶轮内获得能量后的流速变化规律，减少流道内的涡流与脱流损失，整体模型几何精度满足后续流体仿真分析、数控加工编程的使用要求，可直接导入仿真软件进行流场计算，也可用于生成工程图纸指导生产制造。
